CAD斜度和锥度怎么绘制?

cad中想要绘制斜度和锥度，该怎么绘制呢？下面我们就来看看详细的教程。

一、概念介绍

斜度：表示一直线对另一直线或平面的倾斜程度。

锥度：指零件表面的锥形程度，其大小为圆锥体的底圆直径与圆锥高度之比，如果是圆台，是底圆直径之差与圆锥高度之比。

二、画出下面的实例

1、如图画出下面的斜度∠1∶10，锥度1:5

三、斜度画法

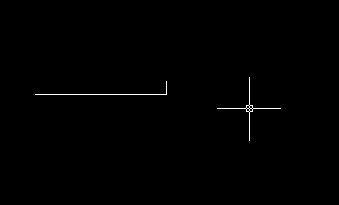

1、先按照数值画，画出长度为10，高度为1，然后再根据实际长度进行缩放。

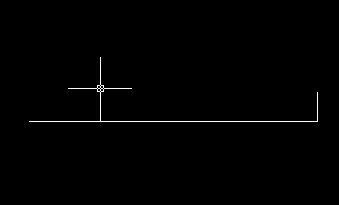

2、用缩放命令，把长度缩放到80，再画高度8。（快捷键sc）

3、再补画完成。

四、锥度画法

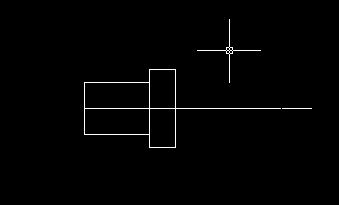

1、先画左边部分轴径。

2、锥度1:5，按照上面斜度画法画出1:10，再移动到轴径30的端。

以上就是cad绘制斜度和锥度的教程，请继续关注武林网。
