CAD怎么画圆和圆环图形?

cad中绘制图形很简单，想要绘制圆形和圆环，该怎么绘制呢？下面我们就来看看详细的教程。

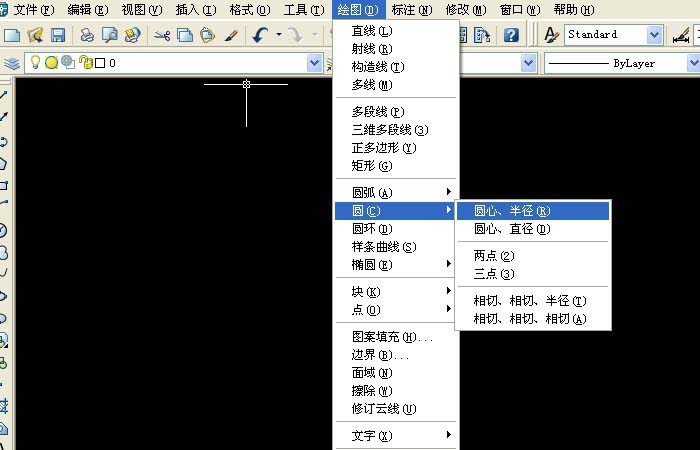

1、打开CAD的软件，新建一个CAD文件。然后，鼠标左键单击菜单下的【绘图】>>【圆】>>【圆心、半径】，如下图所示。

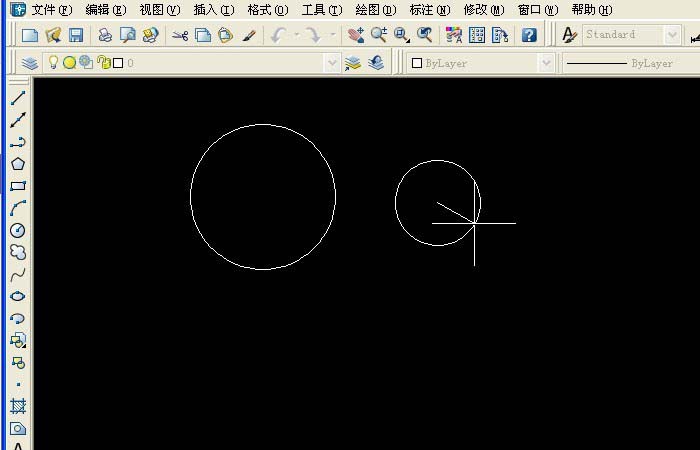

2、在CAD画布上，用鼠标左键单击绘制一个点为圆心，接着移动鼠标一段距离作为半径，绘制一个圆，如下图所示。

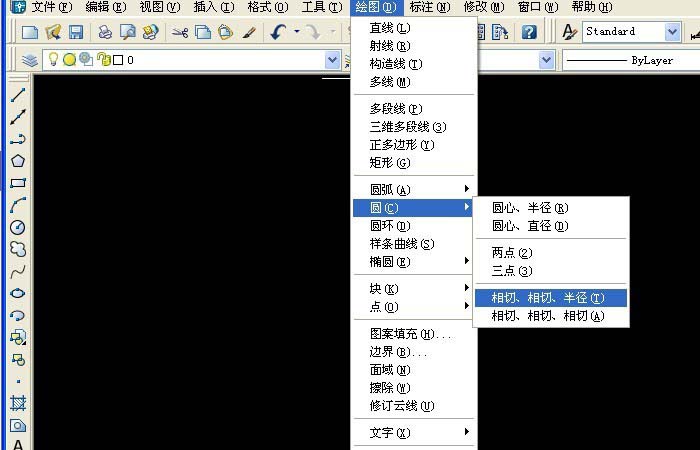

3、清除画布上的线，接着，鼠标左键单击菜单下的【绘图】>>【圆】>>【相切、相切、半径】，如下图所示。

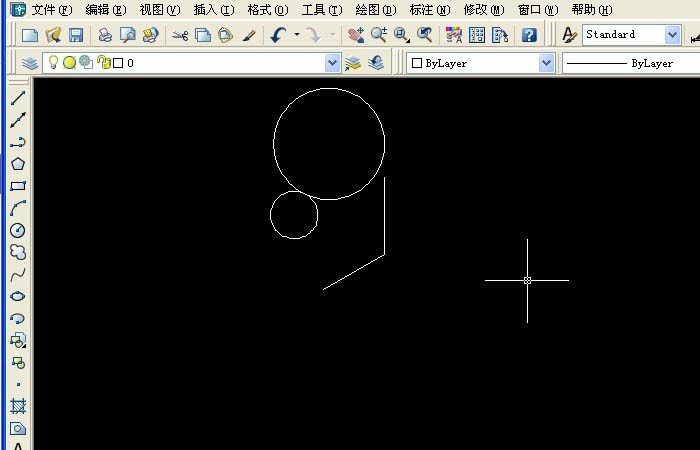

4、在CAD画布上，用鼠标左键单击绘制一个小圆，在右边绘制一根直线后，选择两个相切点后，接着移动鼠标绘制出一个大圆出来，如下图所示。

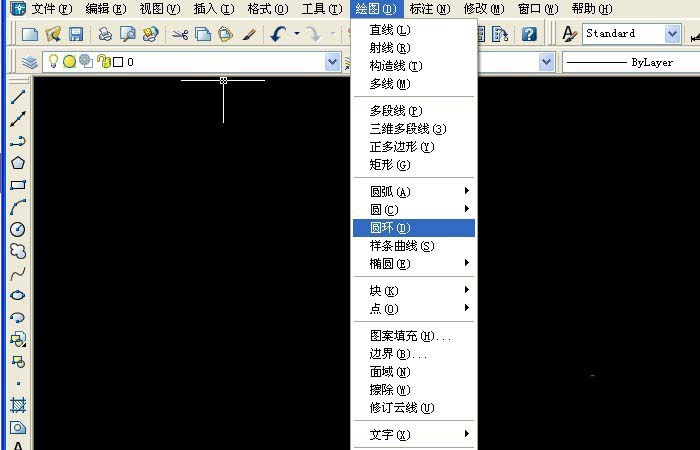

5、清除画布上的线，接着，鼠标左键单击菜单下的【绘图】>>【圆环】，如下图所示。

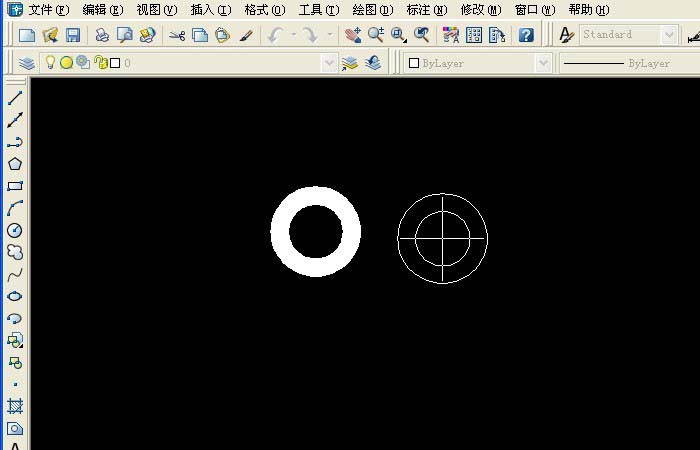

6、在CAD画布上，用鼠标左键单击绘制一个起点，接着移动鼠标绘制一个圆环出来，如下图所示。

以上就是cad绘制简单图形的教程，请继续关注武林网。
