CAD2015框选变成了套索的形式怎么办?

前几天有人在网上问了这个问题并附上了截图，当时我还没太在意，今天我重现了这个现象并找到原因，简单给大家讲一下。

一、原因介绍

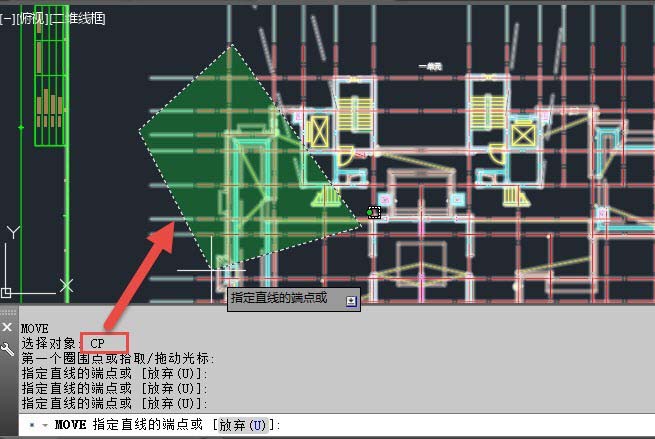

1、这其实不是错误，而是AUTOCAD 2015板增加的一个新功能。在PS等软件中就有套索的功能，用户可以用不规则的区域来选择图形。其实在CAD低版本中也可以用多边形区域来选择图形，在命令提示选择对象时，可以输入WP或CP用多边形区域进行窗口和交叉选择，如下图所示。

2、当命令行提示选择对象时，输入?号，回车，我们就可以看到WP、CP等这些隐藏的捕捉选项，前面曾发文章介绍过，这里就不再多说了。

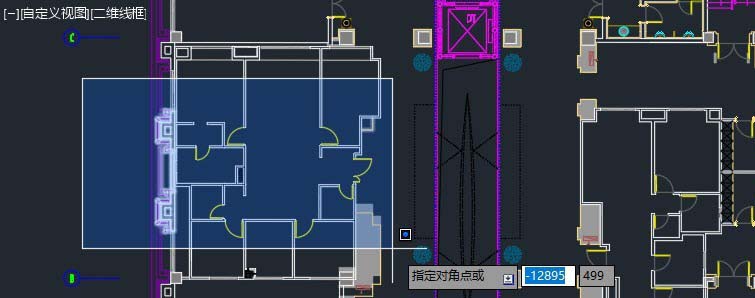

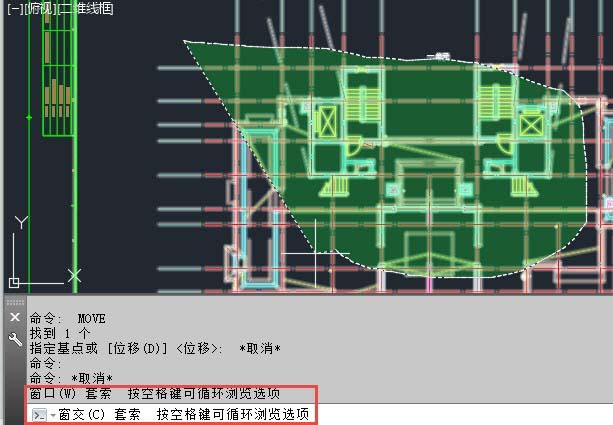

我想AUTOCAD为了让不规则区域选择更方便，也是为了模仿PS的套索选择功能，到AUTOCAD 2015版对框选进行了改进。选择对象时，我们单击左键，松开鼠标，拖动，就变成矩形的窗口选择，如果按住左键拖动就会自动变成套索选择。对于套索选择，同样存在三种模式，当出现套索时，我们注意看命令行提示，如下图所示。

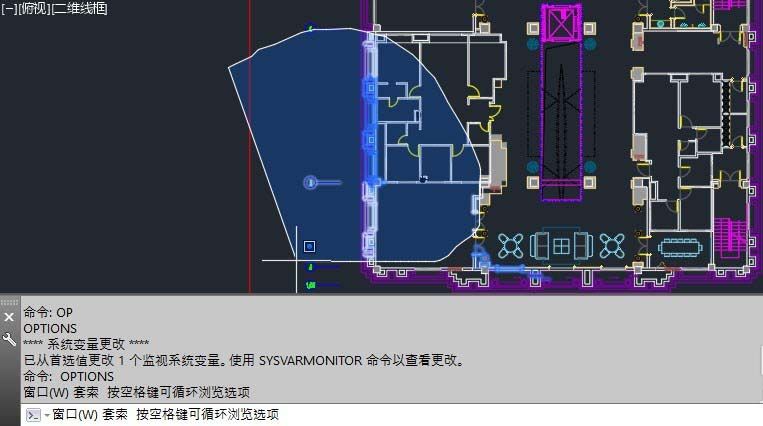

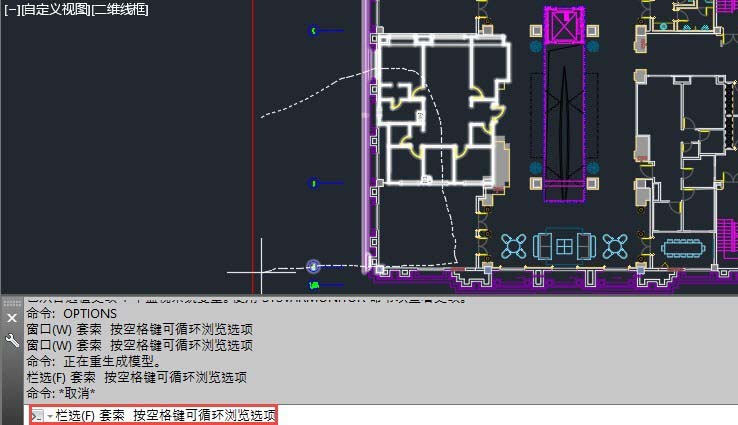

3、命令行提示我们可以按空格键可在三种模式间切换，这三种模式分别是窗口、窗交和栏选，窗口就是在完全在套索区域内的图形才会被选中，窗交是只要有一部分在窗口内部的图形都会被选中，栏选就是与套索边界相交的对象才会被选中。大家既然学会了如何操作，不妨可以试试这三种套索模式选择的效果，看看自己哪些情况下用得上。

二、关闭套索选择

如果你觉得套索选择能用得上，你就需要注意他和矩形窗选的操作的区别，掌握好操作的技巧。如果我们觉得套索选择不方便，而且还会妨碍我们正常的选择的话，可以将套索选择关闭，关闭的方法非常简单。

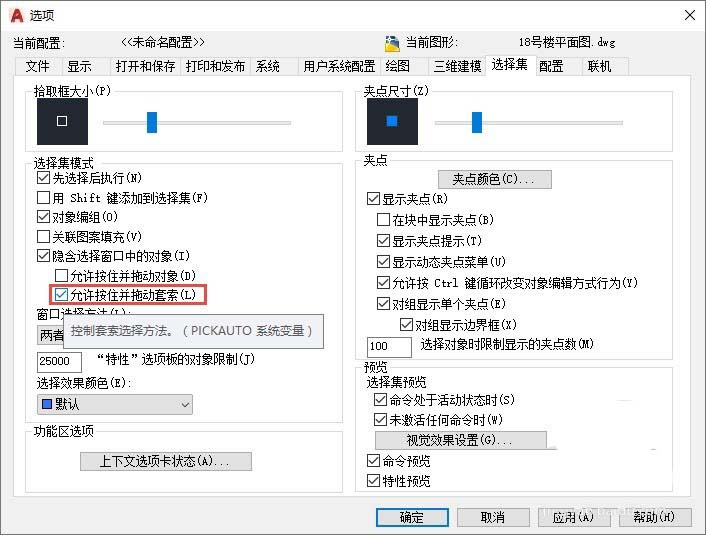

输入OP，回车，打开选项对话框，单击“选择集“选项卡，我们会看到一个"允许按住并拖动套索"选项，单击取消勾选此选项，然后我们再选择对象时，即使按住鼠标左键并拖动也不会出现套索了。

2、CAD在推出新功能后，有些会对操作习惯有所改变，有的人会快速适应这种变化，但这种改变可能对有些人用处不大，但对他们之前习惯的操作反倒有影响，因此很多人宁愿用老版本。CAD每个版本都会增加一些新功能，有些功能大家很快就会用起来，但有些功能却过了好多年仍然没有多少人用，有些功能很强大，但操作比较复杂，比如图纸集、动态块、参数化等，有些功能隐藏得较深，CAD帮助还放到了网上，看起来很不方便，于是知道的人也不多。

编辑图形就需要先选择图形，提高选择的速度对提高图形编辑的效率非常重要，因此CAD不断增加各种选择方式，点选、框选、选择过滤器、快速选择、选择相似对象、套索选择，还有好多隐藏起来的选项选项，了解这些选项的作用，在选择图形时选择最合适的方式可以起到事半功倍的效果。

形时选择最合适的方式可以起到事半功倍的效果。
