CAD怎么绘制三维立体的空心管道模型?

CAD中国想要画一个空心的管道，该怎么画呢？下面我们就来看看cad建模空心管道的教程。

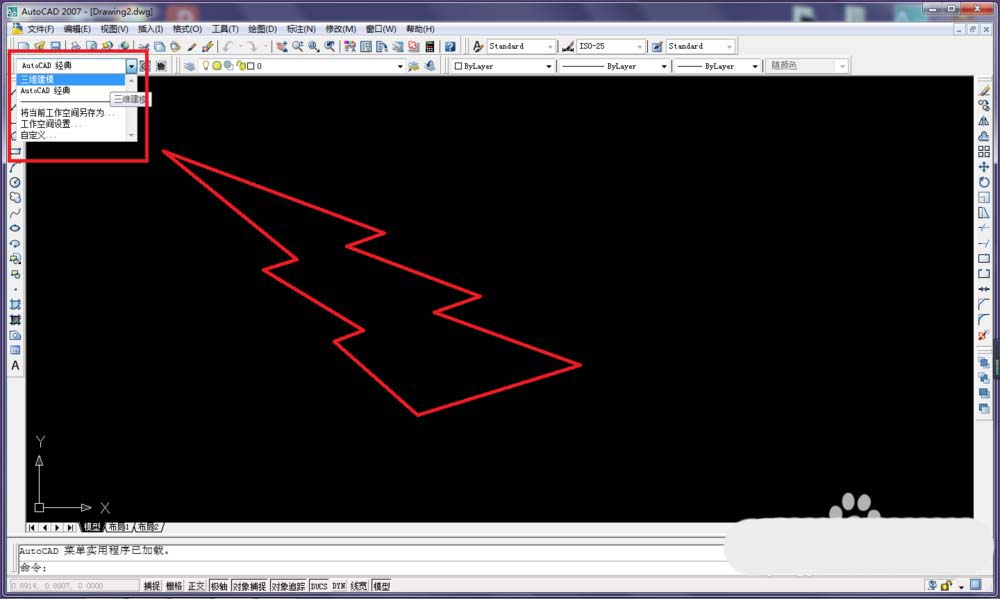

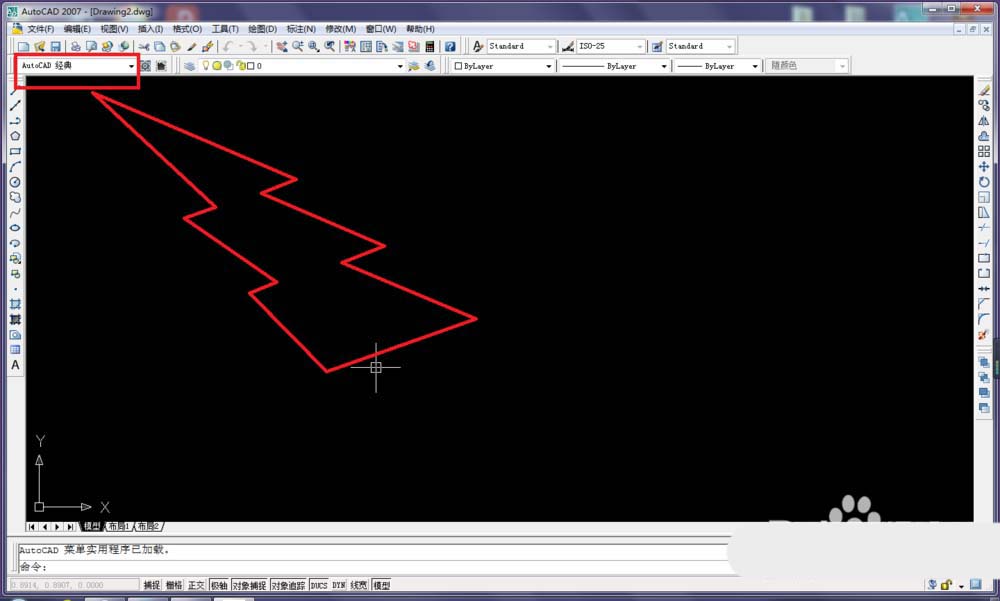

1、打开CAD，新建一个空白文件，这里说明一下，我们因为要画三维，所以最好还是将工作界面从经典改为三维建模,见下面两幅图

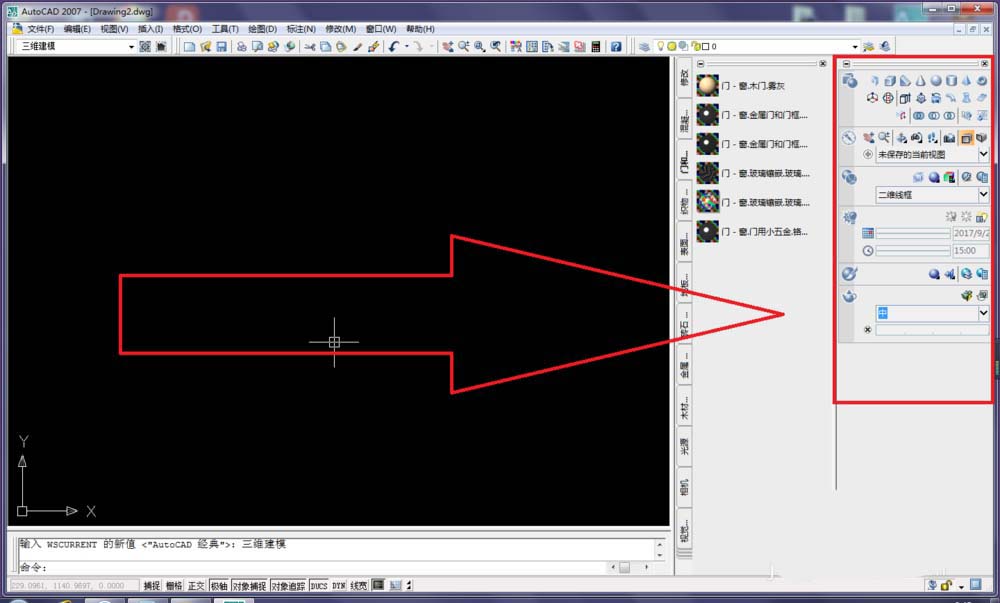

2、CAD进入”三维建模“模式之后，一定要关注多出来的这些工具栏，三维建模工具栏。将鼠标一一放到那些图标上，它会弹出说明，告诉你哪个功能是干啥的。

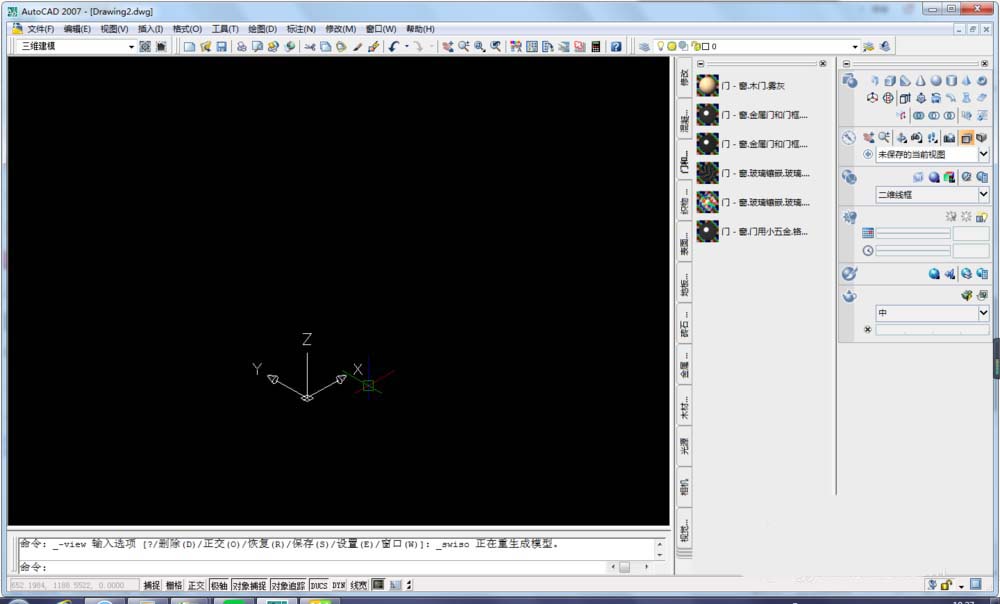

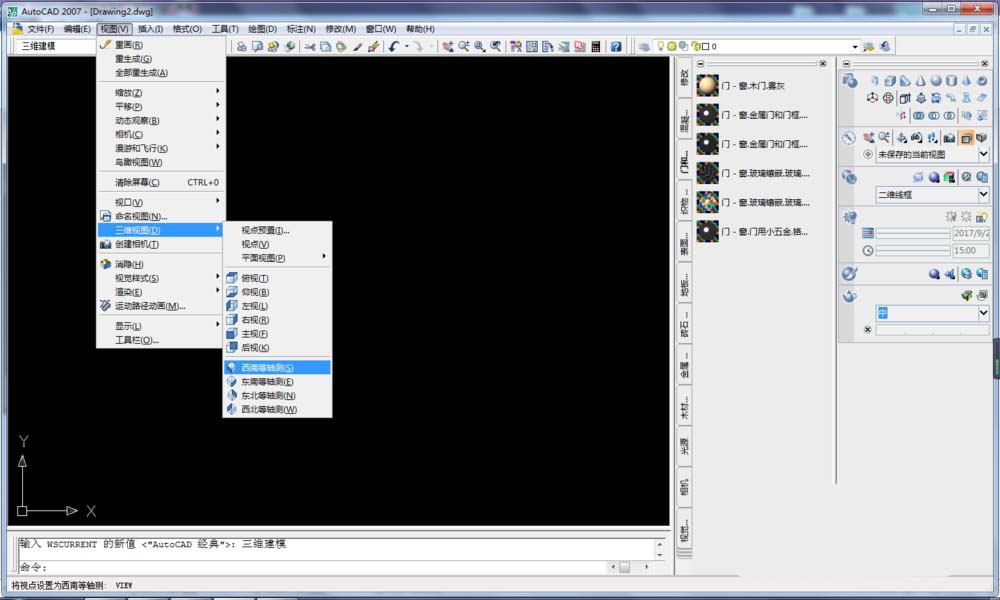

3、CAD墨水设定之后，将视口改三维视口。执行【视图】-【三维视口】-【西南等轴侧】，下面第二幅图就是更改完毕的视口

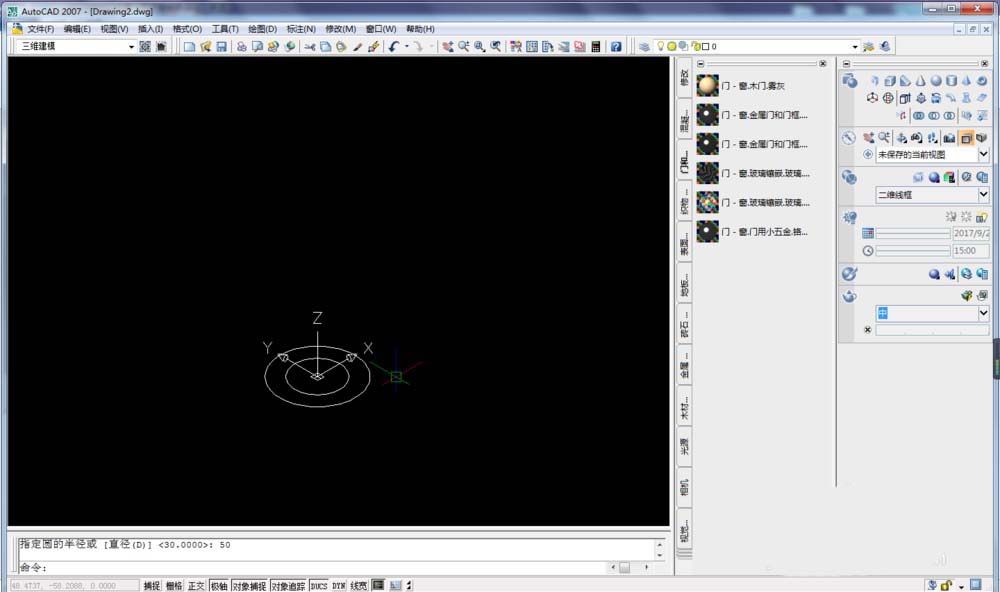

4、现在可以开始作图了，因为是空心管，所以要先画好一个同心圆，这个不用同心圆功能，因为这两个圆只是要求同心，而没有要求其他关联。

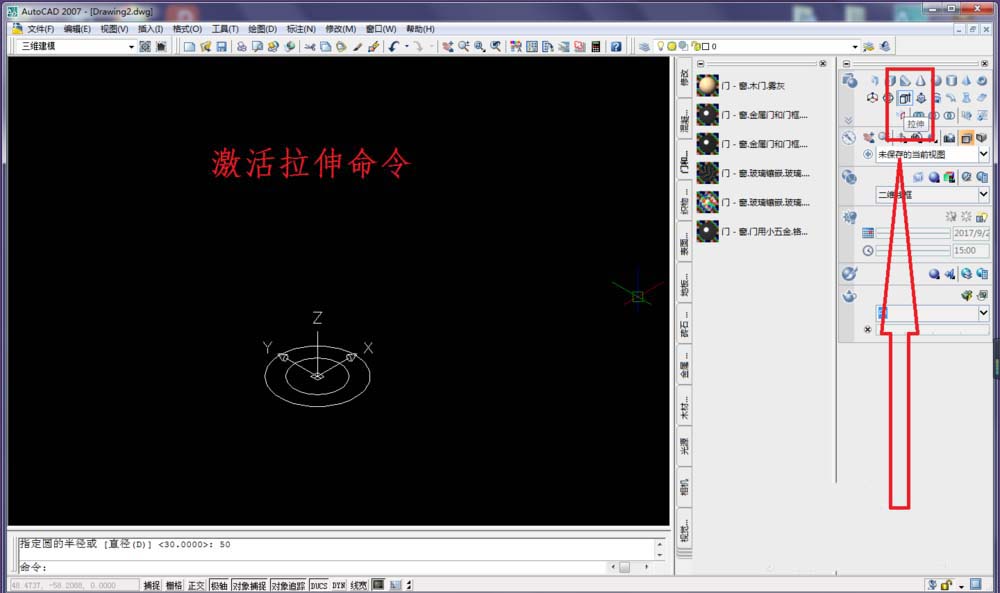

1）激活拉伸命令

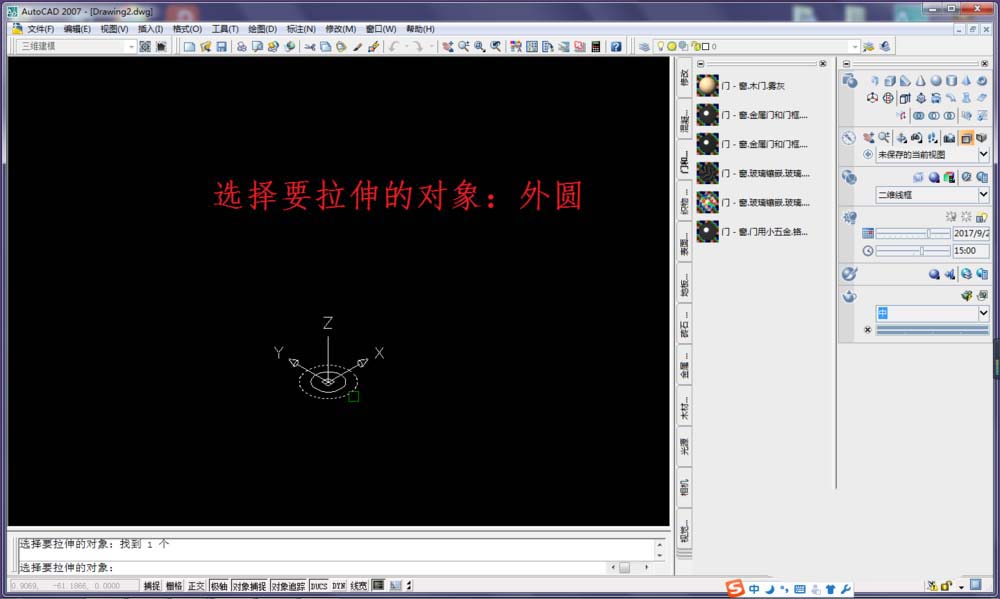

2）选择要拉伸的外圆，回车

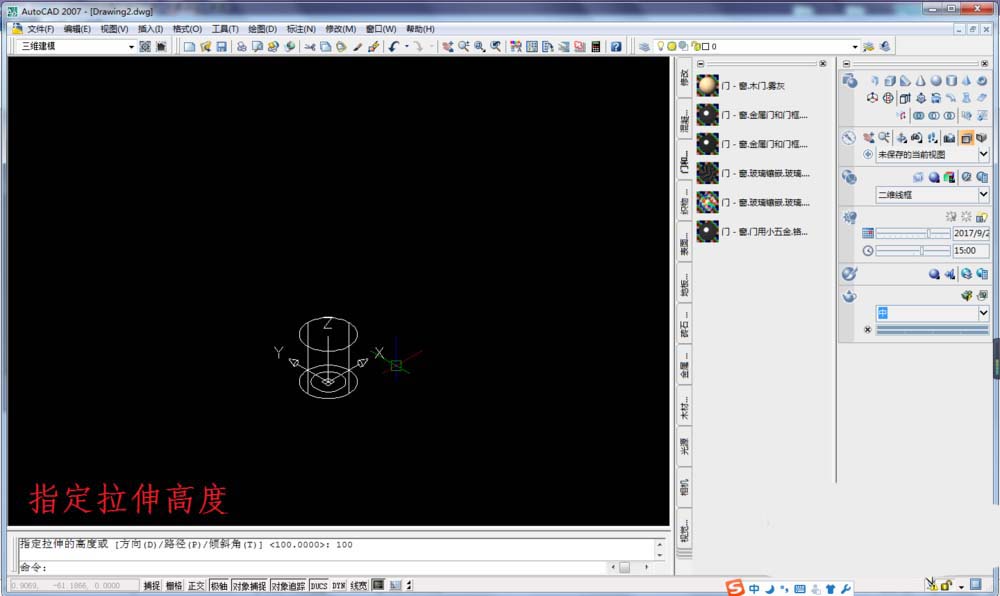

3）指定拉伸高度100，回车

4）激活拉伸命令

5）选择要拉伸的内圆，回车

6）指定拉伸高度100，回车

到这里其实只是画了两个圆柱体。
