cad怎么画应急灯? cad应急灯符号的画法

cad建筑电气施工图中应急灯是公共建筑中必须的设备，该怎么绘制应急灯符号呢？下面我们就来看看详细的教程。

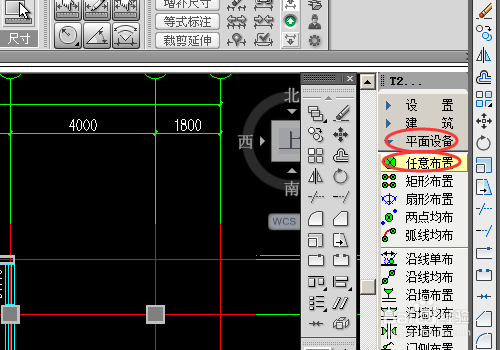

1、首先我们在打开图纸中点击右侧的工具栏中选择平面设备--任意布置。如果需要用到其他的布置可以根据需要选择下方的矩形、扇形、两点等布置方式。

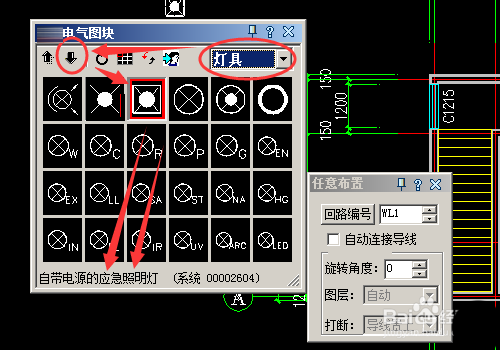

2、在弹出的图库中选择灯具--第二页选择自电源应急灯。（根据需也可以选择该灯左方的专用电源应急灯）。

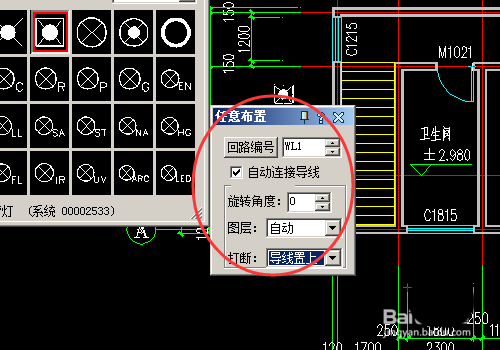

3、然后设置应急灯的回路编号，和旋转角度（如果需要）。

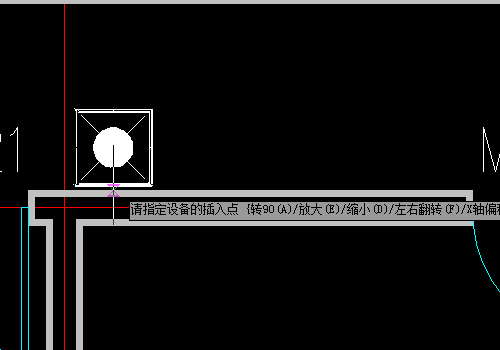

4、然后就可可以根据需要在图形中点击插入了。可以根据需要点击选择点击自动连接导线，在绘制好第一个应急灯以后绘制第二个以后会自动连接导线。

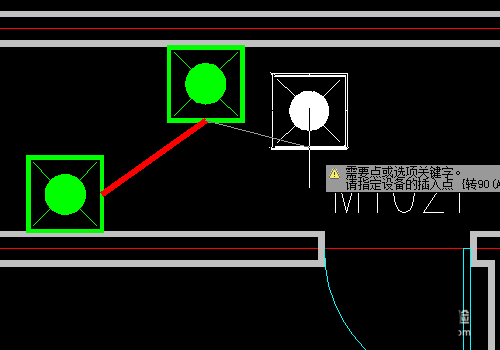

5、可以多次点击鼠标左键来实现多个应急灯的插入，由于上一步我们点选了自动连接导线，所以当点击的应急灯多于1个时会用导线自动连接。绘制完成一个回路后点击右键退出绘制。

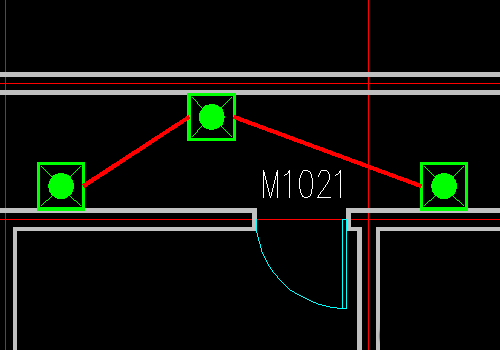

6、这是我们绘制好的应急照明灯。

以上就是cad绘制应急灯的方法，希望大家喜欢，请继续关注武林网。
