CAD怎么绘制立体的耳钉模型?

cad中建模三维模型在三维建模模式中很方便实现，下面我们就来看看cad画耳钉的教程。

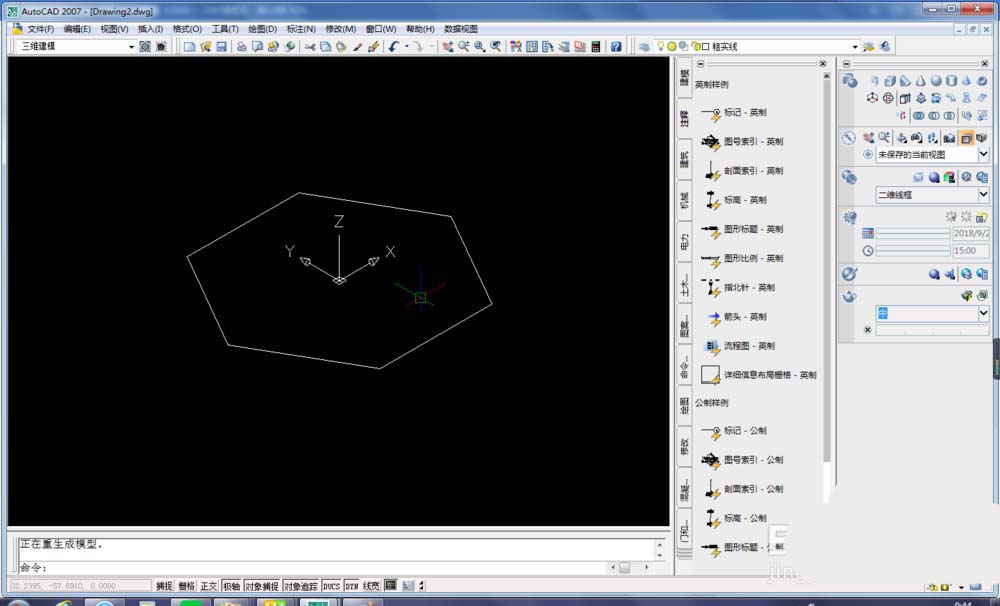

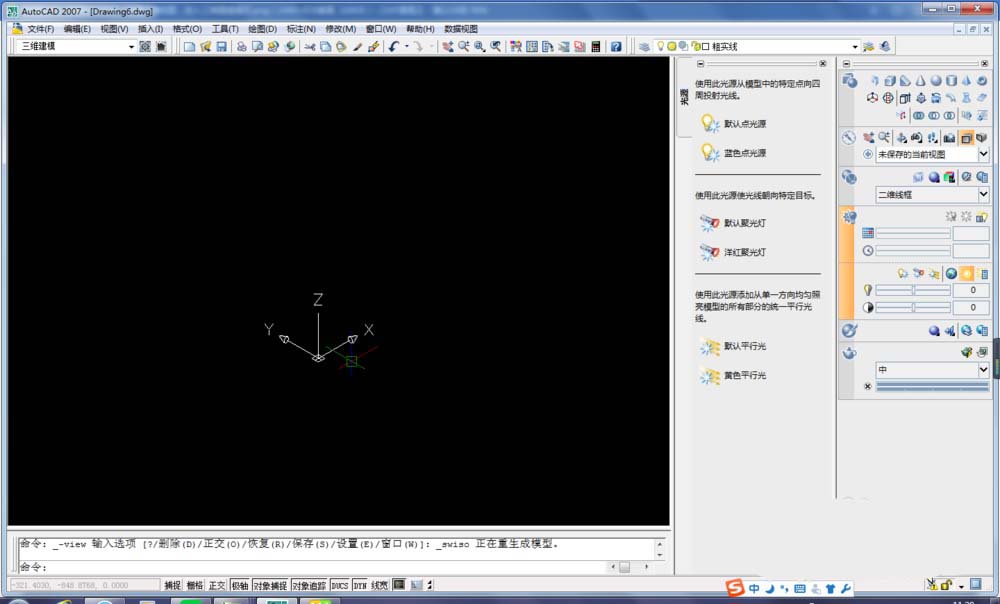

1、打开CAD，新建空白文件，将工作空间由经典模式改为三维建模模式,设置三维视口为等轴测视口。

2、画六边形

1）POL，回车

2）6，回车

3）输入坐标0,0,0，回车

4）点击外切于圆

5）输入半径100，回车

3、向上拉伸，高度20

4、设置坐标系。

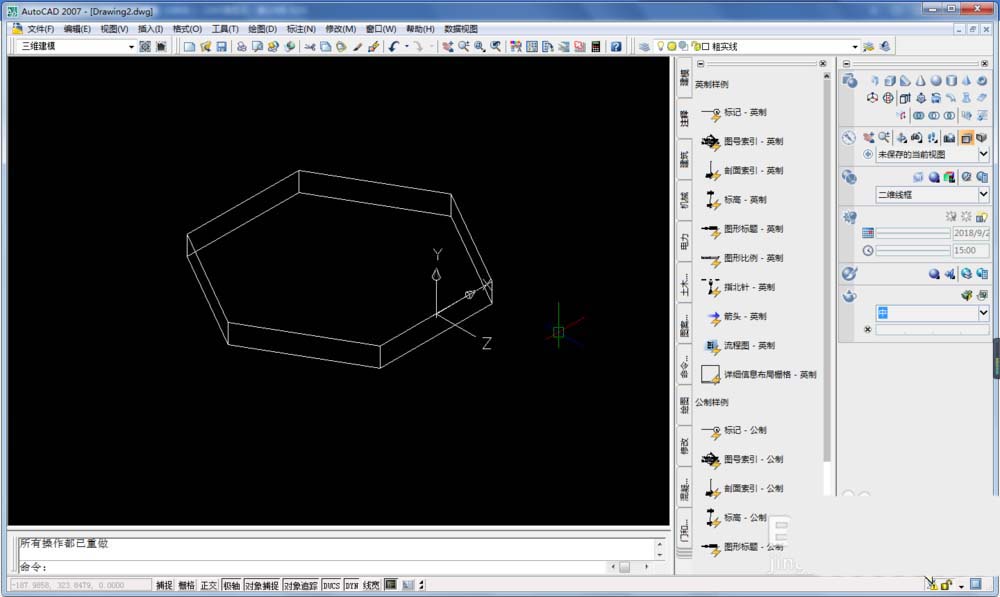

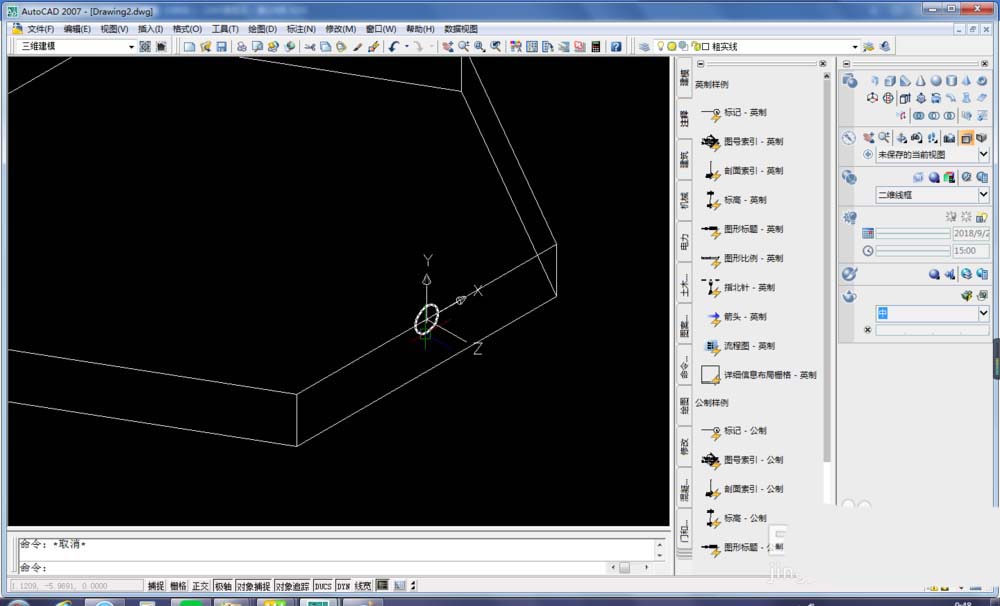

1）如下第一幅图移动坐标系

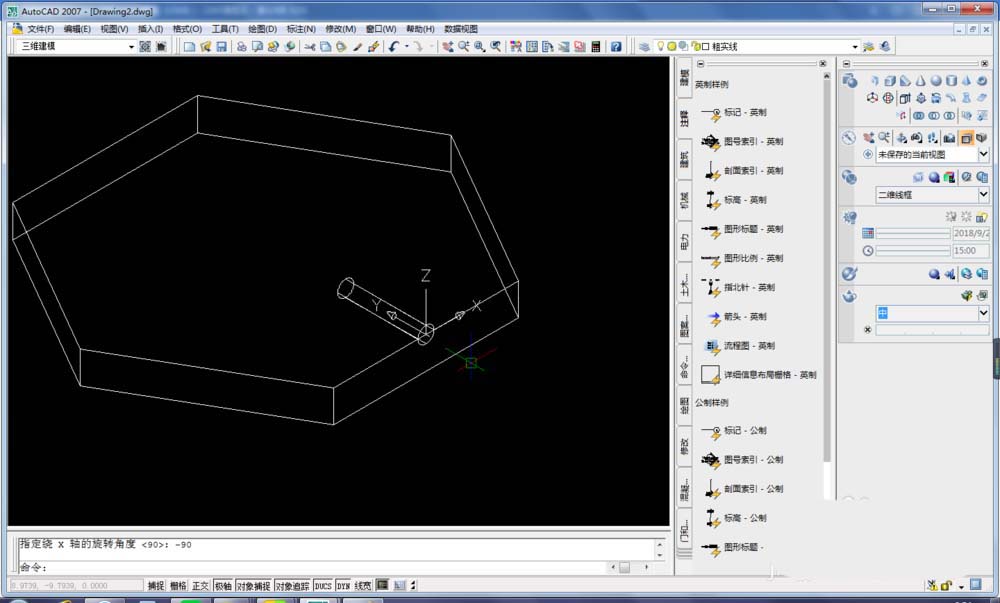

2）如下第二幅图旋转坐标系，即坐标系绕X轴旋转90°。

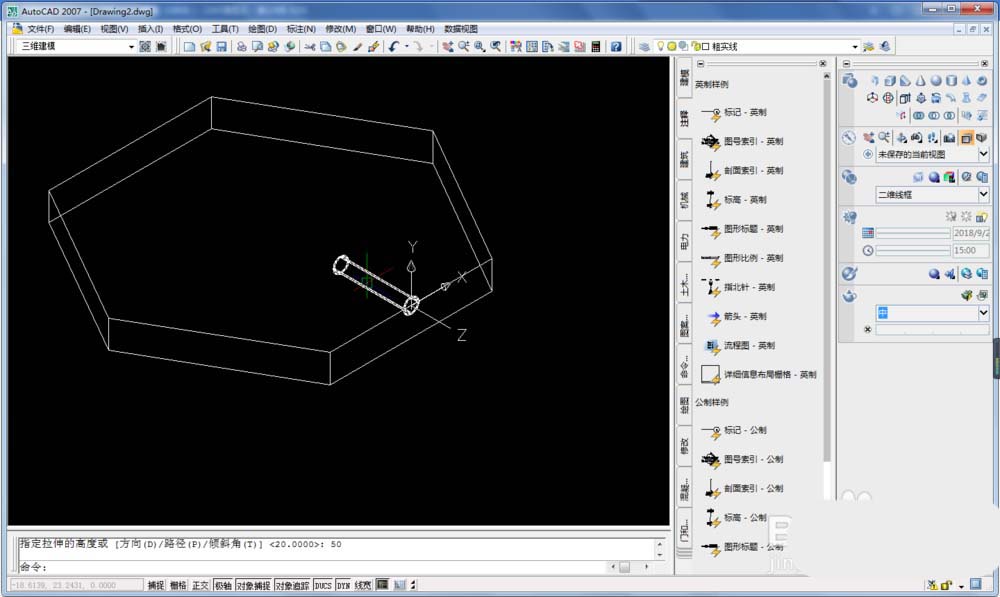

5、画直径为5,mm的圆。拉伸成圆柱，圆柱高50mm。

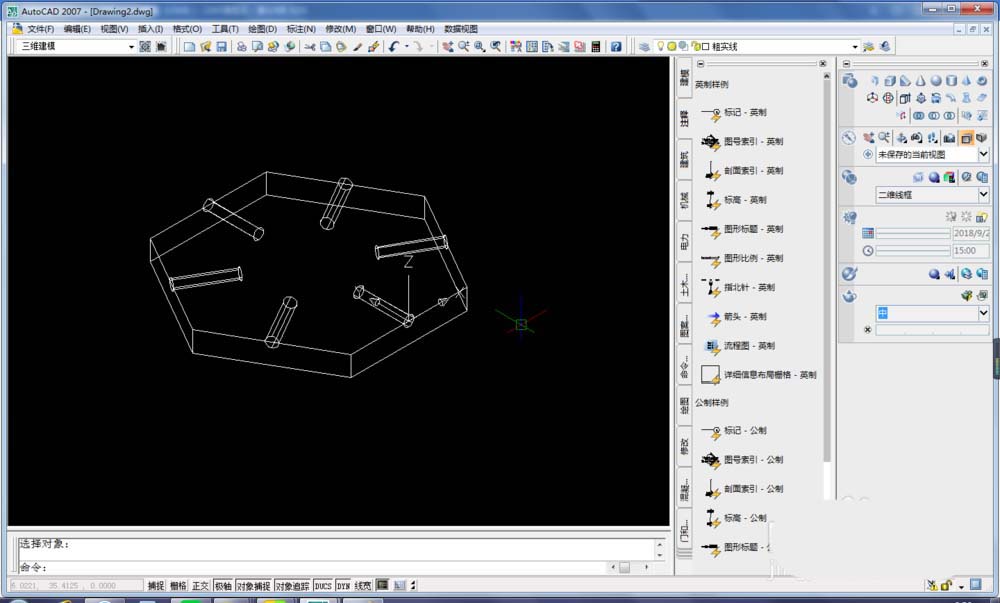

6、先将坐标系绕X轴旋转-90°，见下面第一幅图。将圆柱按下图方式阵列。阵列参数如下：

1）填充角度：360°

2）项目总数：6

3）中心点：X0，Y100
