CAD怎么使用扫掠命令建模三维模型?

cad中想要建模三维模型，该怎么建模呢？下面我们就来看看cad扫掠命令的使用方法，请看下文详细介绍。

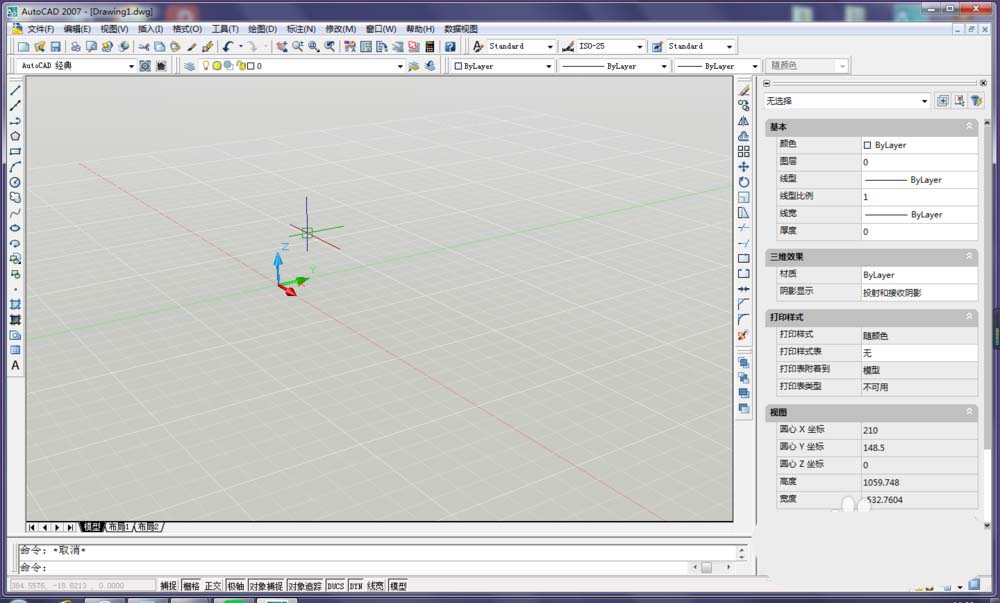

1、打开CAD，笔者电脑上的软件就自动进入三维视窗了，你们的可能需要设置一下。

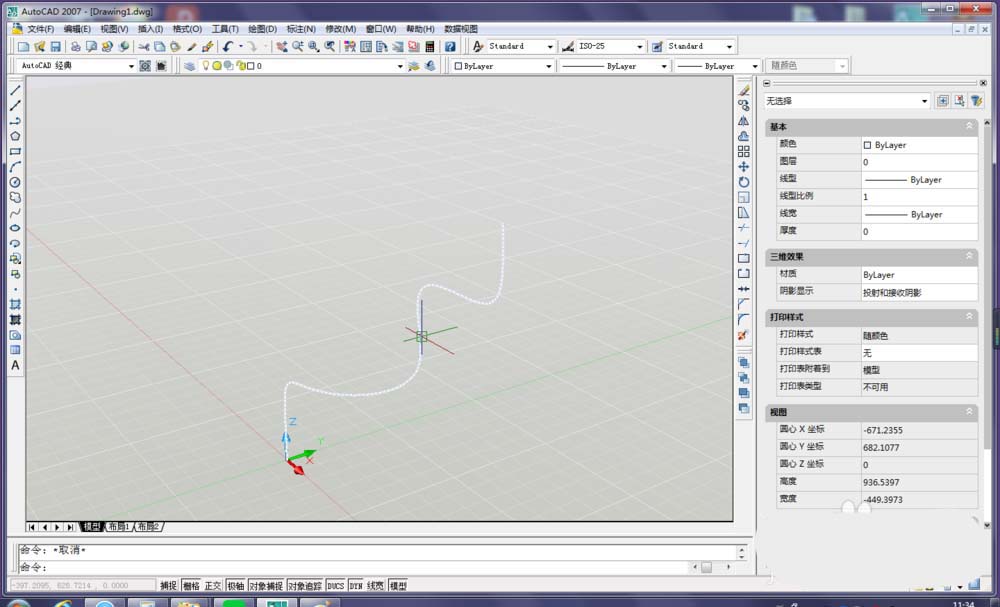

2、画一条样条曲线

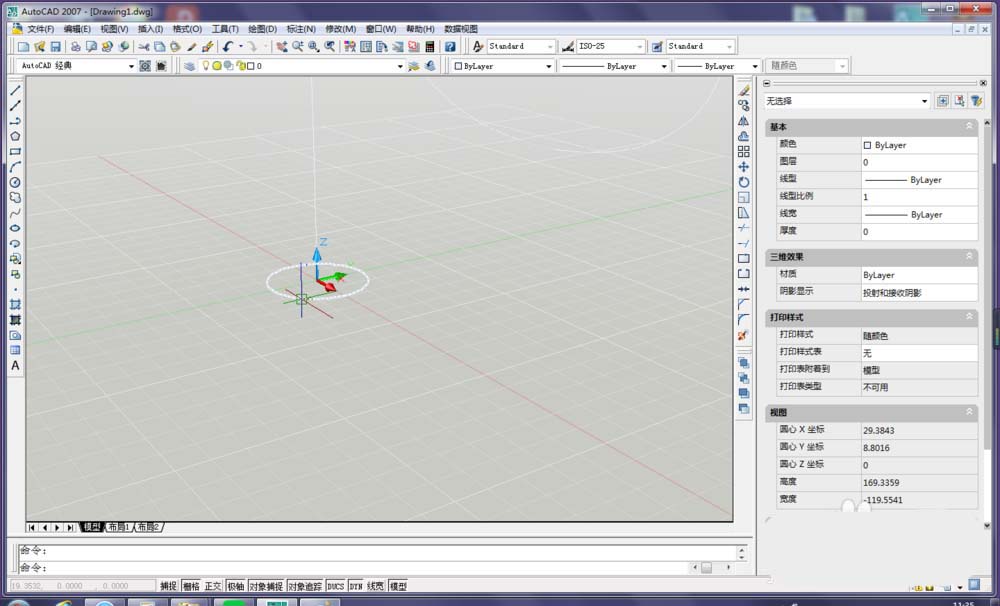

3、画一个圆

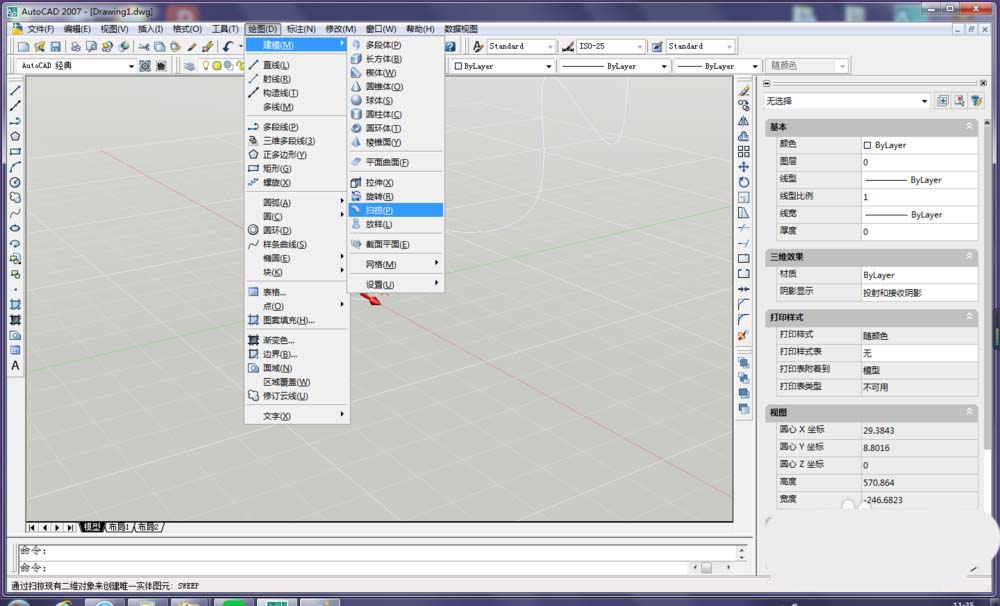

4、执行【绘图】-【建模】-【扫掠】命令。说明一下，因为笔者的电脑软件是经典模式，也没有设置工具栏快捷图标，所以只能用这种最原始的方式激活扫掠命令。

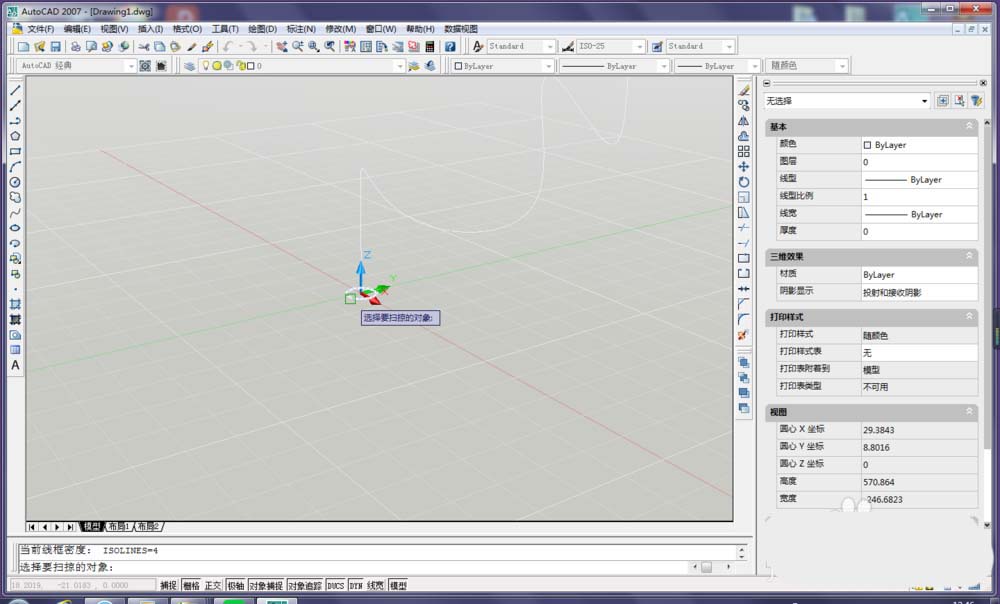

5、选择扫掠对象，回车。激活扫掠命令之后，需要首先选择扫掠对象，这里选择的是圆。

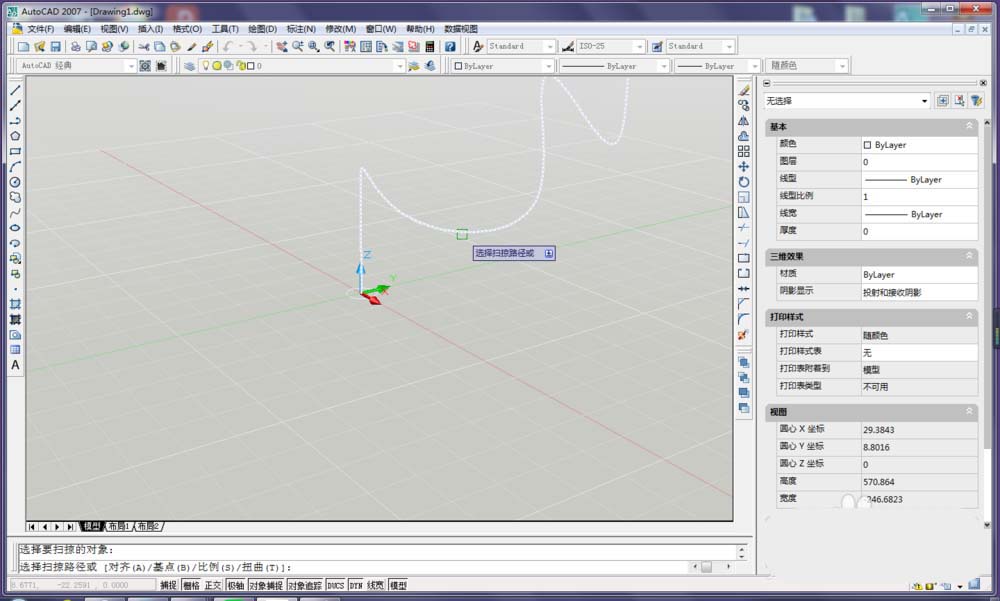

6、选择扫掠路径。用鼠标左键点击样条曲线。

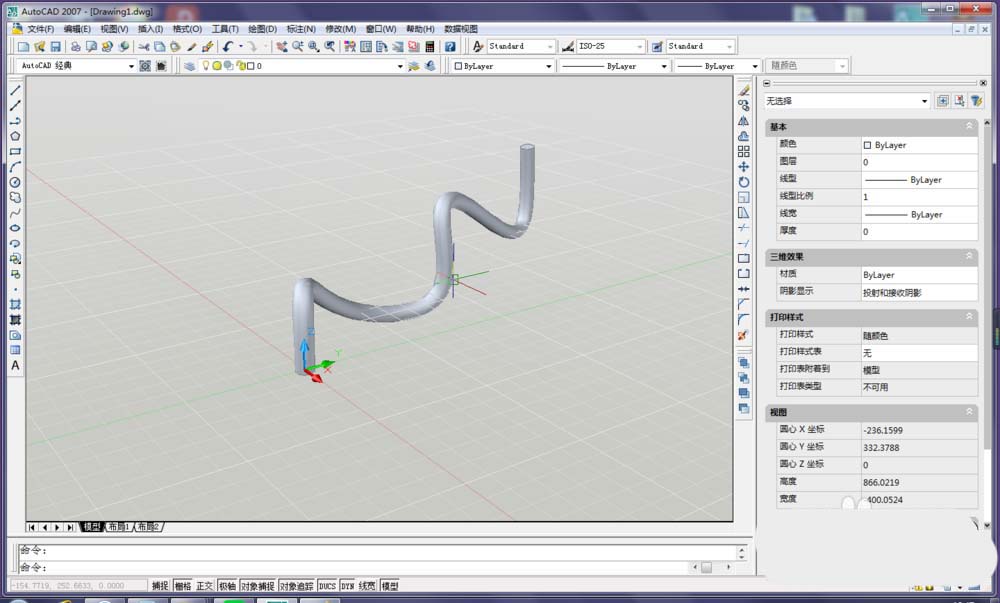

7、第六步中选完路径，扫掠就完成了，自动生成了如下图中的实体。

以上就是cad扫掠命令的使用方法，希望大家喜欢，请继续关注武林网。
