CAD四棱锥命令怎么绘制四棱锥体?

cad中想要绘制四棱锥体，该怎么绘制呢？我们可以使用cad中自带的命令绘制，下面我们就来看看详细的教程。

1、打开CAD，新建一个空白文件。并调整好三维视图，调整视图方法：执行【视图】-【三维视图】-【西南等轴测】

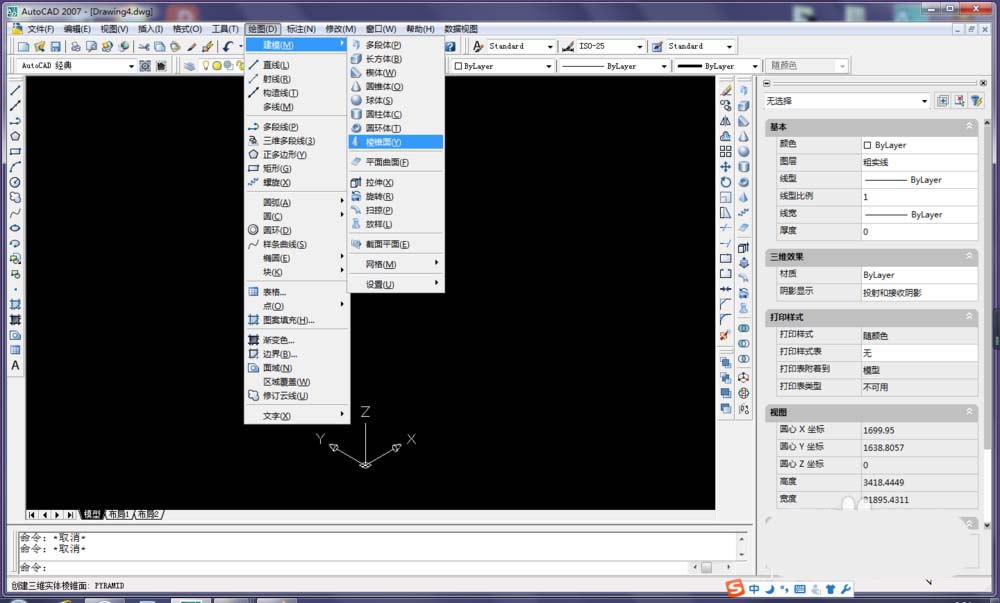

2、激活棱锥面命令。方法：执行【绘图】-【建模】-【棱锥面】

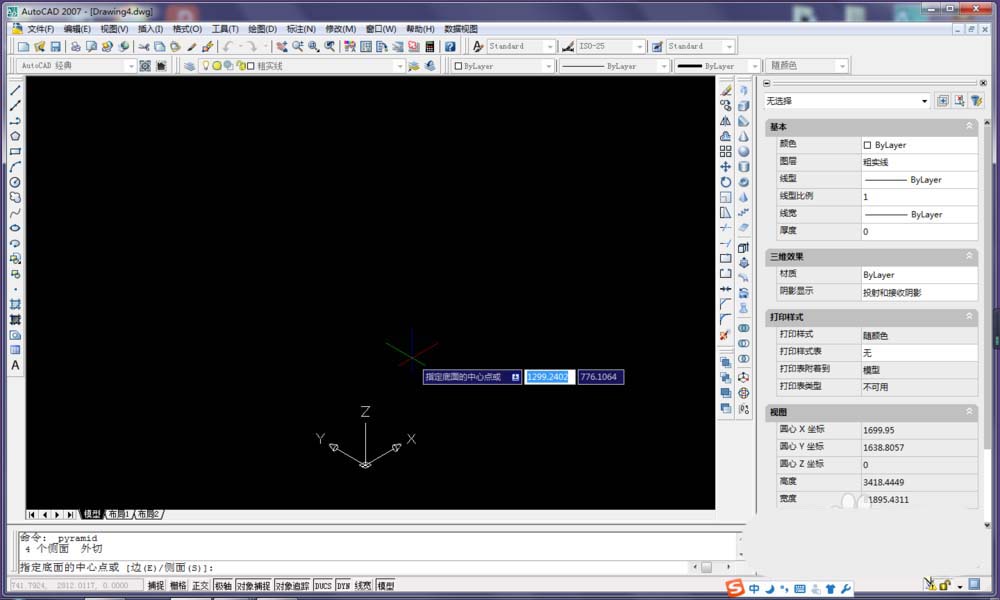

3、激活棱锥面命令之后，首先要做的是指定底面圆的中心点。说明一下，今天笔者分享的是四棱锥的造型方法，二棱锥面默认的就是四棱锥，所以直接输入底面圆的中心点坐标就可以了，笔者输入的坐标是0,0,0，这个没有强制要求。

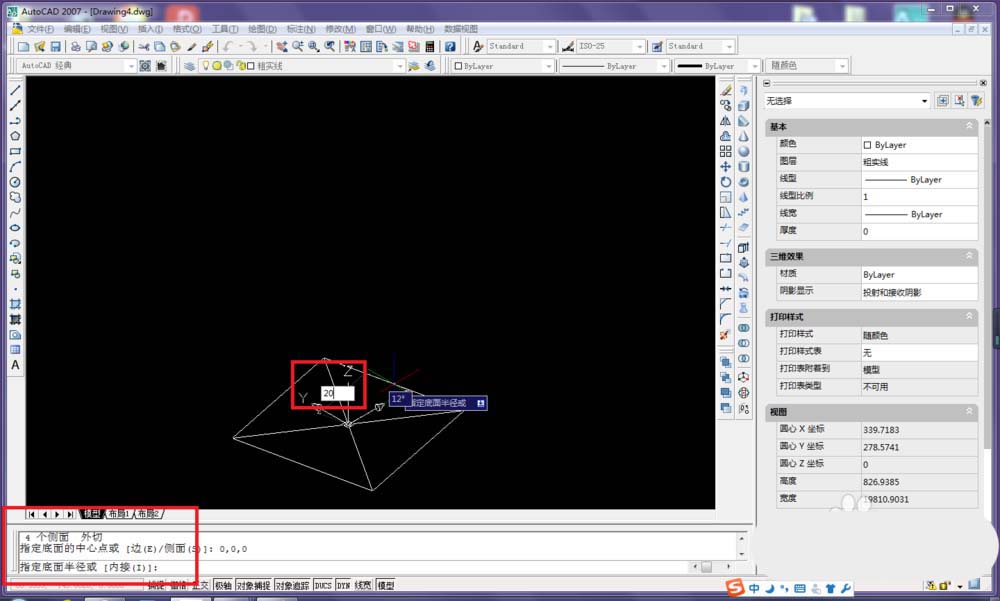

4、指定底面半径，输入20，回车。注意下图中红色框选的内容，默认的是4个切面和外切，所以输入半径20，则意味着四棱锥底面正方形的大小为40x40。

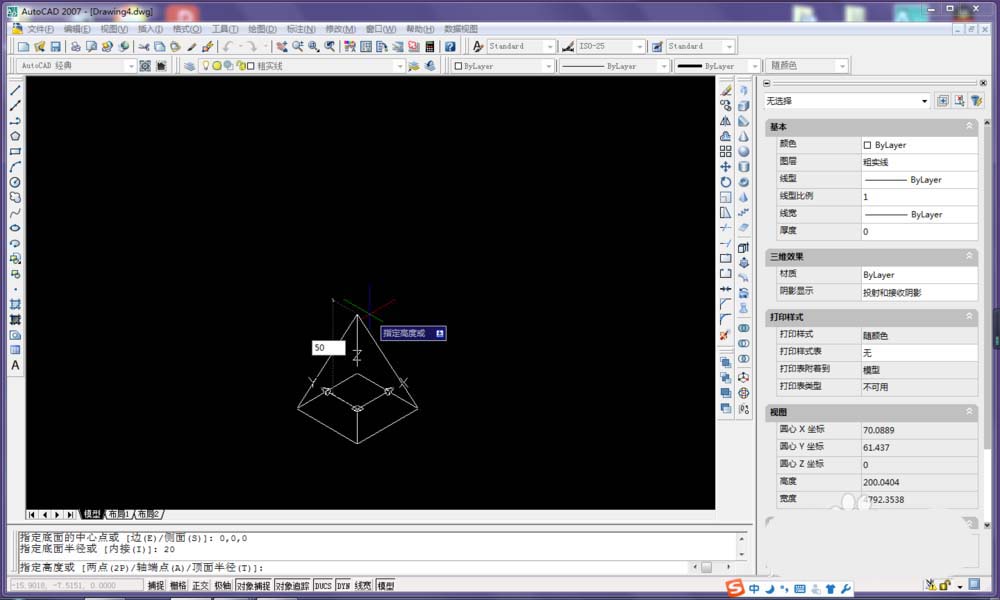

5、指定高度，输入50，你也可以左键随便点击一个位置，这都无所谓，因为这里只是演示如何造型四棱锥，而不是做标注设计。

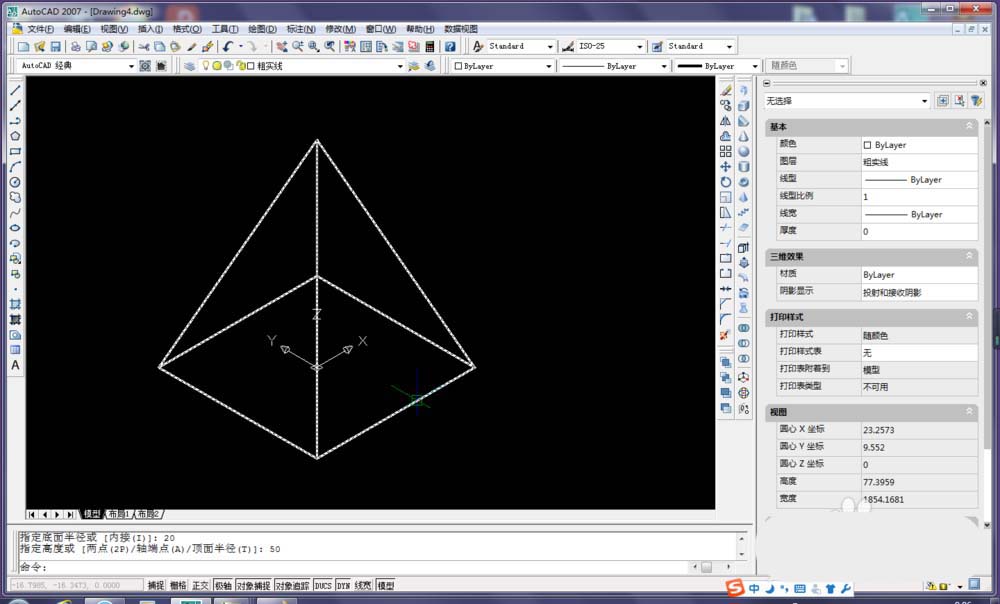

6、一确定高度就画好了四棱锥体，如下所示。

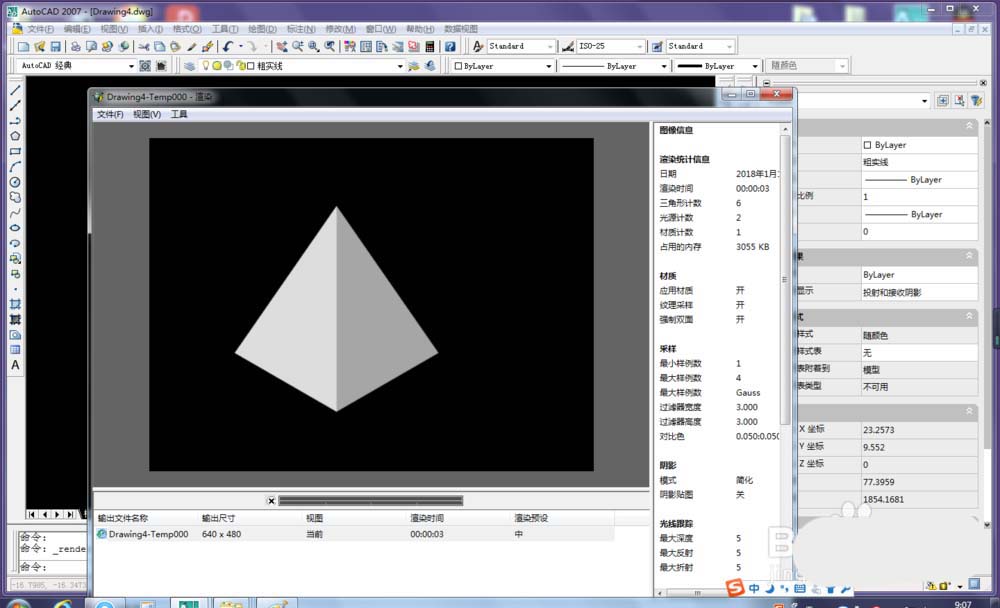

7、看看渲染的效果

以上就是cad绘制四棱锥体的教程，希望大家喜欢，请继续关注武林网。
