CAD怎么画线段的垂直平分线? cad线段垂直平分线的画法

2020-07-20 13:00:33
字体:
来源:转载
供稿:网友

cad中绘制的线段,想要添加垂直平分线,该怎么实现呢?下面我们就来看看cad线段垂直平分线的绘制方法。

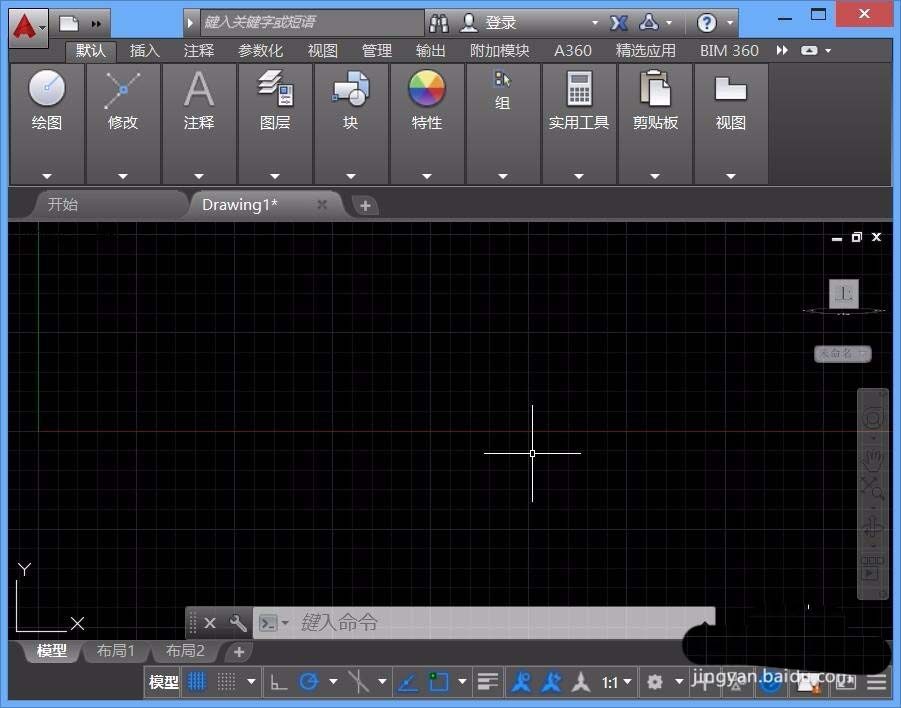

1、我们在桌面上双击CAD的快捷图标,打开CAD这款软件进入到该软件的操作界面如图所示:

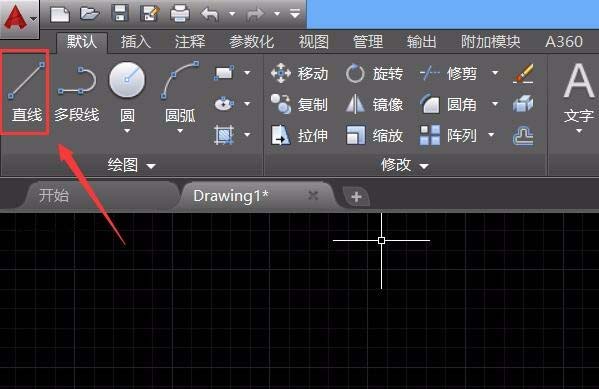

2、打开CAD之后我们在上面的工具区里找到直线命令,如图所示:

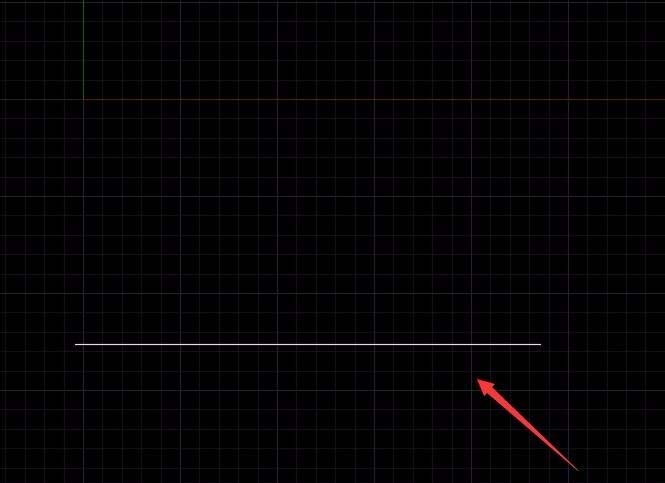

3、选择直线命令,我们在工作区里绘制一条线段,如图所示:

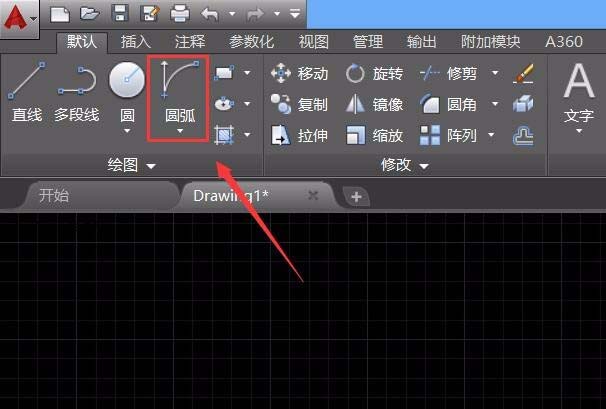

4、绘制好线段之后,我们找到圆弧选项,如图所示:

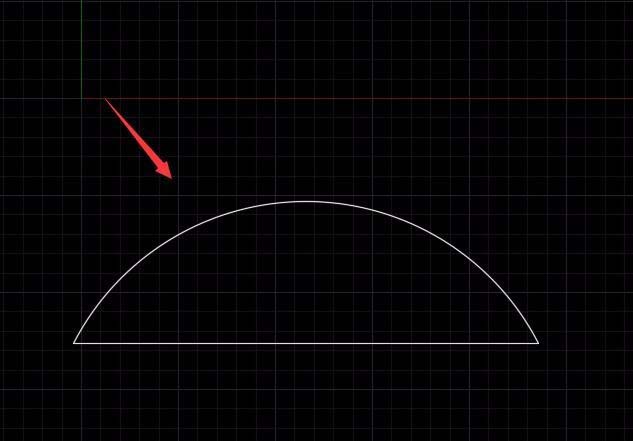

5、选择圆弧选项,我们以这条线段的两个端点来绘制一个圆弧作为辅助线,如图所示:

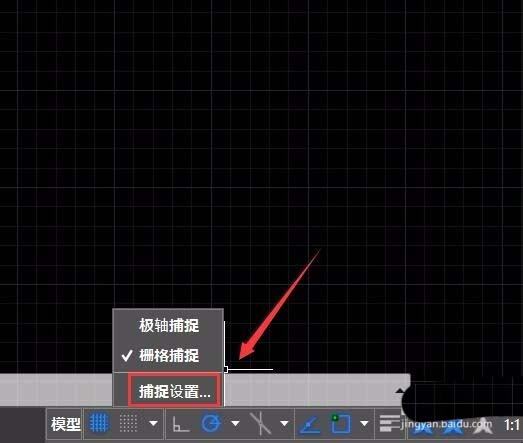

6、绘制好圆弧之后,我们在下面找到捕捉设置选项,如图所示:

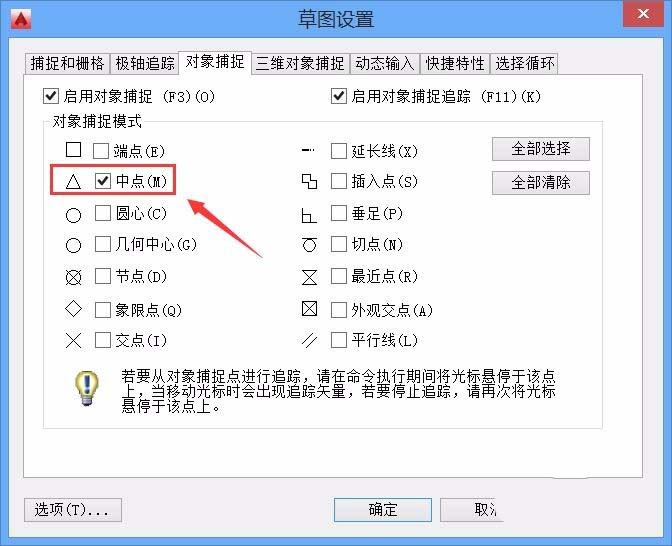

7、点击捕捉设置选项,在弹出的对话框内我们选择对象捕捉选项,在对象捕捉里选择中点选项,如图所示:

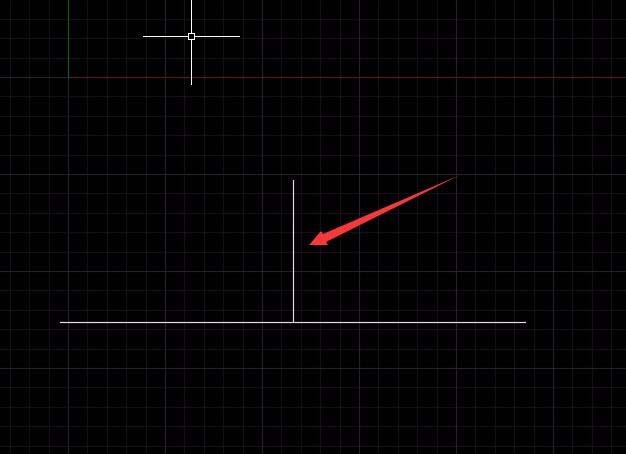

8、勾选中点之后我们点击确定,在使用直线命令将圆弧的中点和线段的中点连接起来,然后删除圆弧,这样我们就得到了线段的垂直平分线了,如图所示:

以上就是cad线段画垂直平分线的教程,希望大家喜欢,请继续关注武林网。
