CAD怎么画小轿车平面图? cad绘制汽车图形的教程

2020-07-20 13:00:28
字体:
来源:转载
供稿:网友

cad中想要画一个叫车的简笔画图,该怎么画叫车平面图呢?下面我们就来看看详细的教程。

1、首先将CAD这款软件打开,进入到CAD的操作界面如图所示:

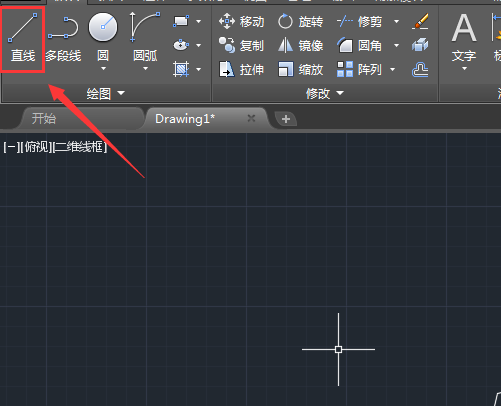

2、在该界面找到直线命令,如图所示:

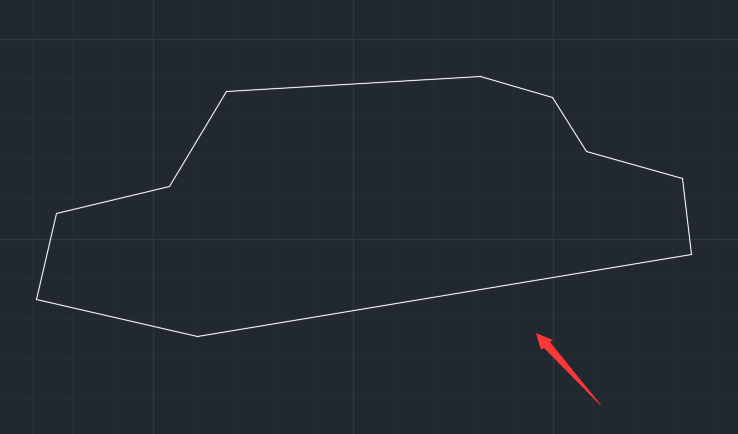

3、选择直线命令,在绘图区里绘制汽车的轮廓,如图所示:

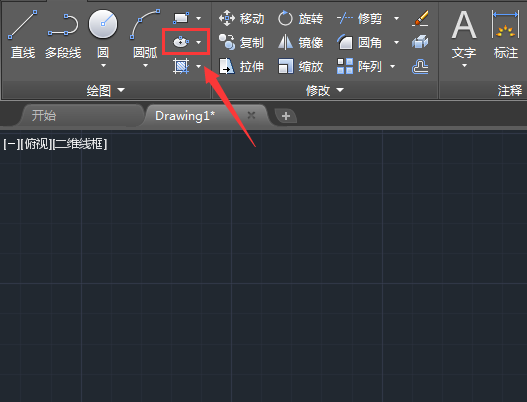

4、再在工具区里找到椭圆形工具,如图所示:

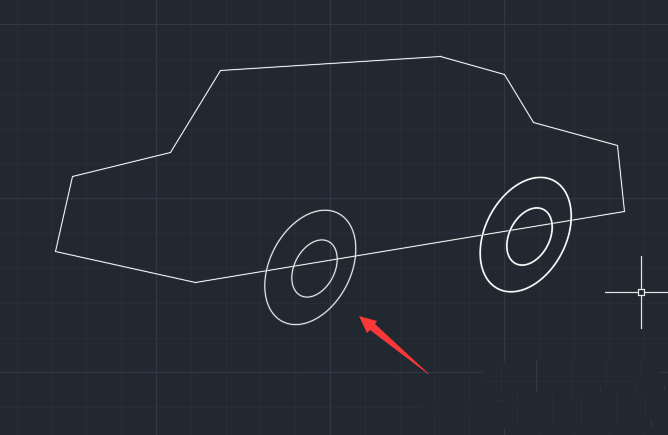

5、选择椭圆形工具在上画出汽车的轮胎,如图所示:

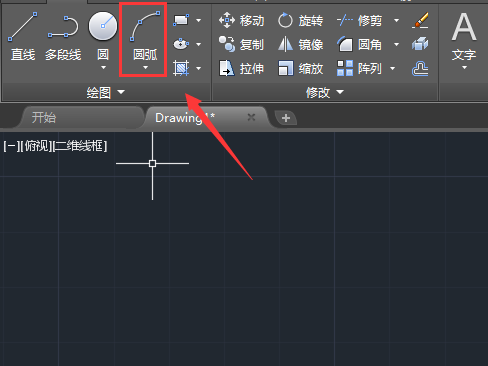

6、再在工具区内找到圆弧选项,如图所示:

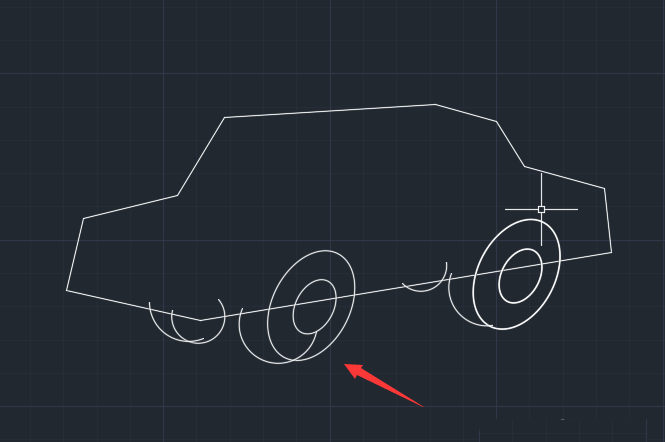

7、选择圆弧选项,在车轮和车身上画出里面的轮胎结构线,如图所示:

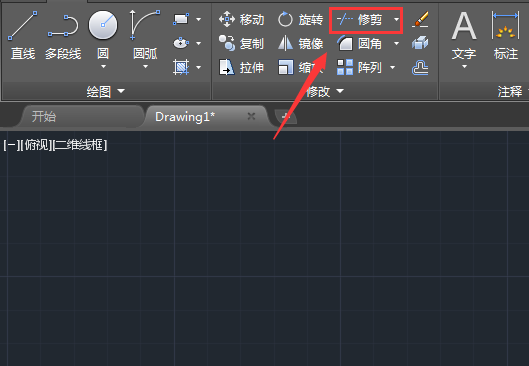

8、再在工具区内找到修剪命令,如图所示:

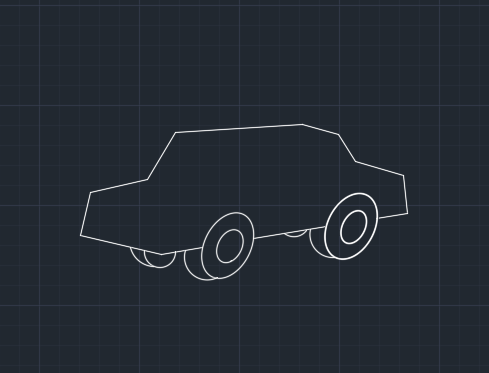

9、选择修剪命令将图中多余的线修剪掉,如图所示:

10、再在工具区内找到直线命令,如图所示:

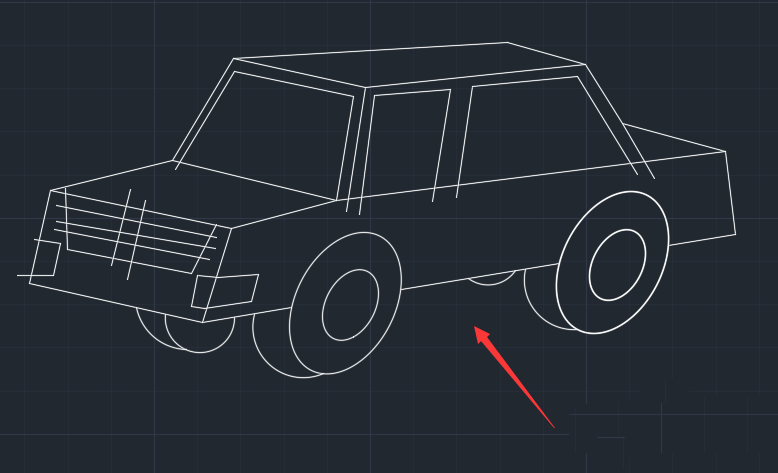

11、选择直线命令,在汽车轮廓内画出汽车的整体结构,如图所示:

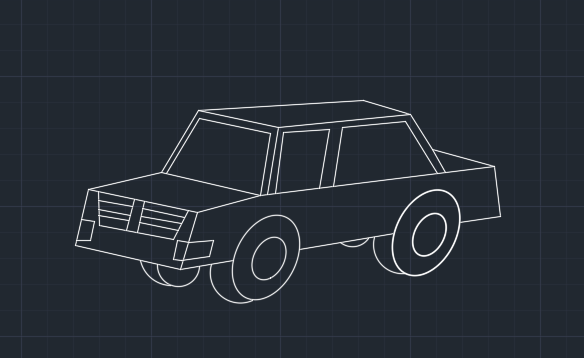

12、在选择修剪命令,将多余的线修剪掉这样我们在CAD中就画出了小汽车,如图所示:

以上就是cad绘制汽车平面图的教程,希望大家喜欢,请继续关注武林网。
