CAD2014怎么创建外部块? cad创建块的教程

cad2014想要创建一个块，该怎么创建外部块呢？下面我们就来看看cad创建块的教程。

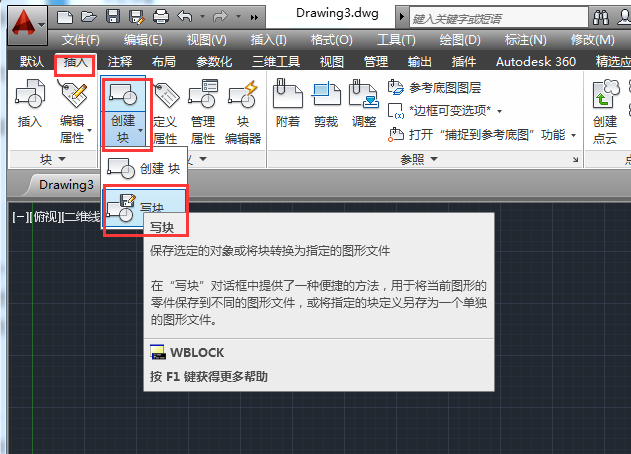

1、外部图块不依赖于当前图形，它可以在任意图形中调入并插入，其实就是将这些图形变成一个新的、独立的图形。在菜单栏依次选择【插入】》【块定义】》【写块】选项。

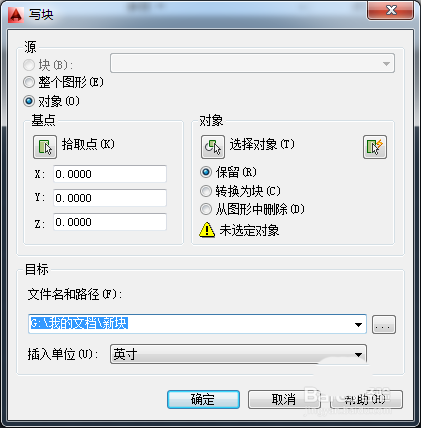

2、在打开的【写块】对话框中，可以把对象保存到文件或将块转换为文件。

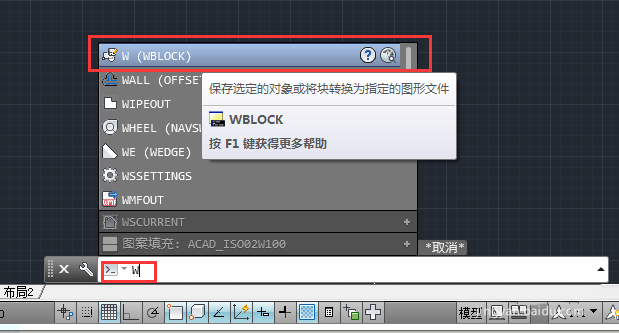

3、也可以通过在命令行中输入“W”后按回车键，同样也可以打开相应的对话框。

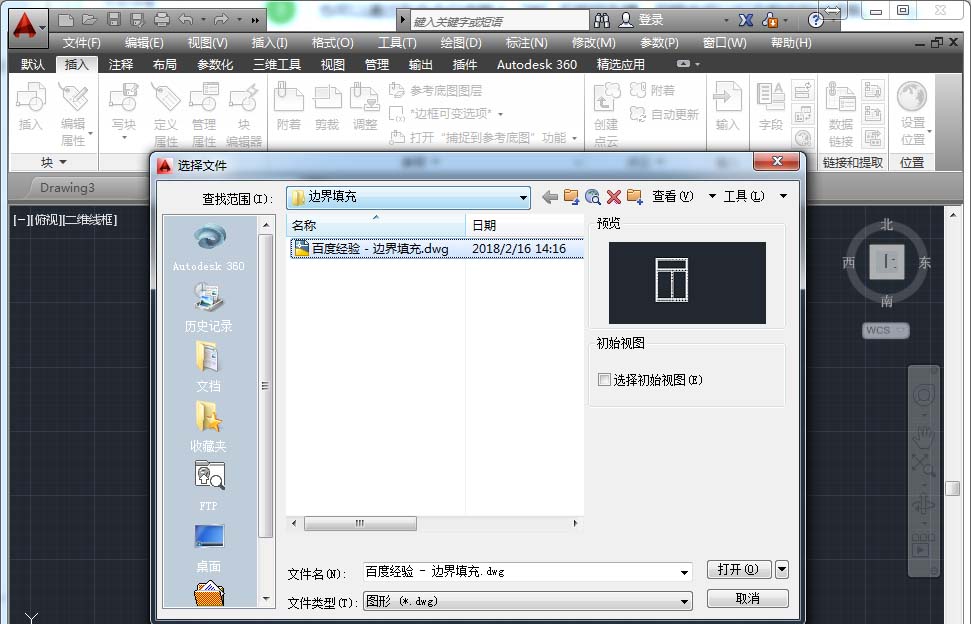

4、打开之前绘制好的窗户。

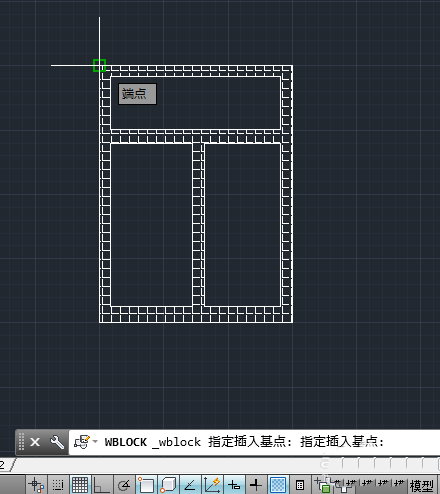

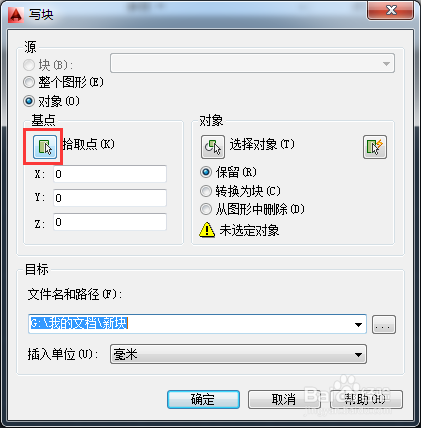

5、在菜单栏依次通过【插入】》【块定义】》【写块】选项，打开写块对话框，单击【基点】选项组中的【拾取点】按钮，在绘图区域中指定窗户图形的图块基点。

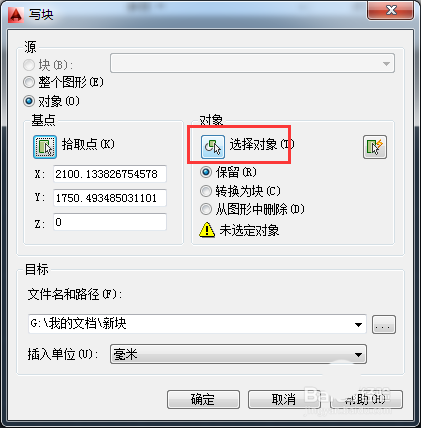

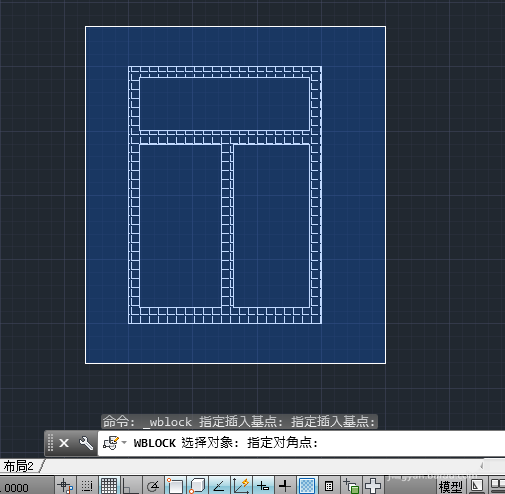

6、返回对话框后，单击【对象】选项组中的【选择对象】按钮，在绘图区中框选窗户图形，并按回车键。

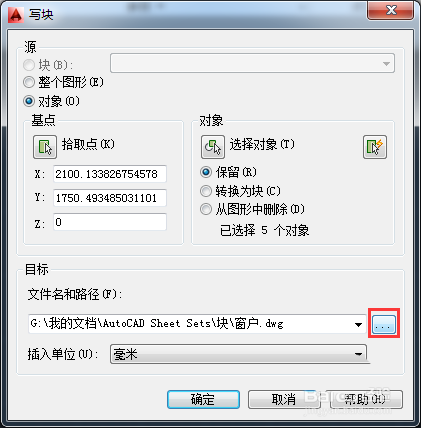

7、单击【文件名和路径】后的【显示标准的文件选择对话框】按钮，打开【浏览图形文件】对话框。

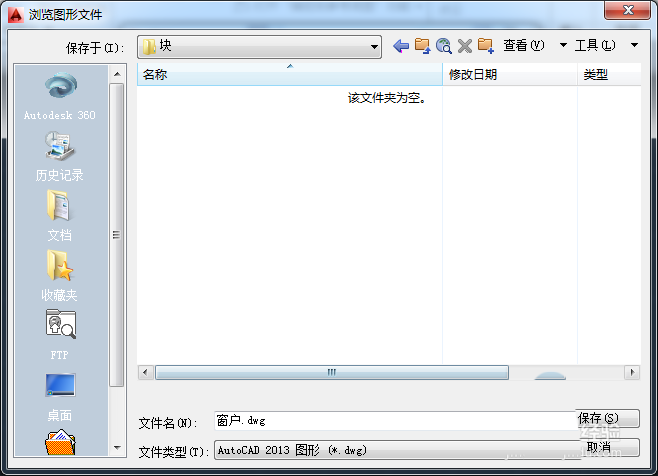

8、为窗户图块设置好保存路径和文件名，单击【保存】按钮，返回【写块】对话框，单击确定完成外部图块的创建。

以上就是cad创建外部块的教程，希望大家喜欢，请继续关注武林网。
