CAD怎么画三视图? CAD线性三维图的制作方法

cad中我们都是使用二维视图画图形，想要在三视图中画图形，该怎么实现呢？下面我们就来看看详细的教程。

1、打开CAD，新建一个空白文件。

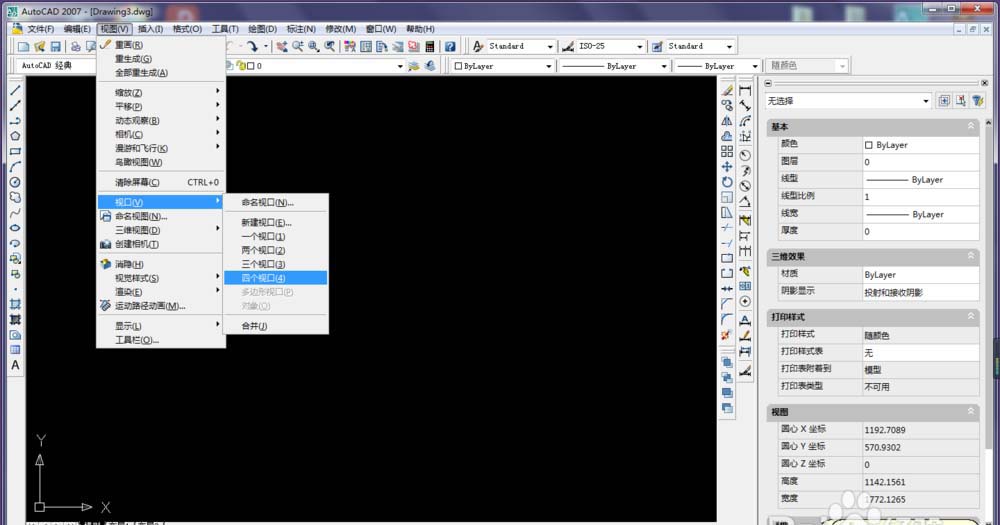

2、见下图，执行【视图】-【视口】-【四个视口】

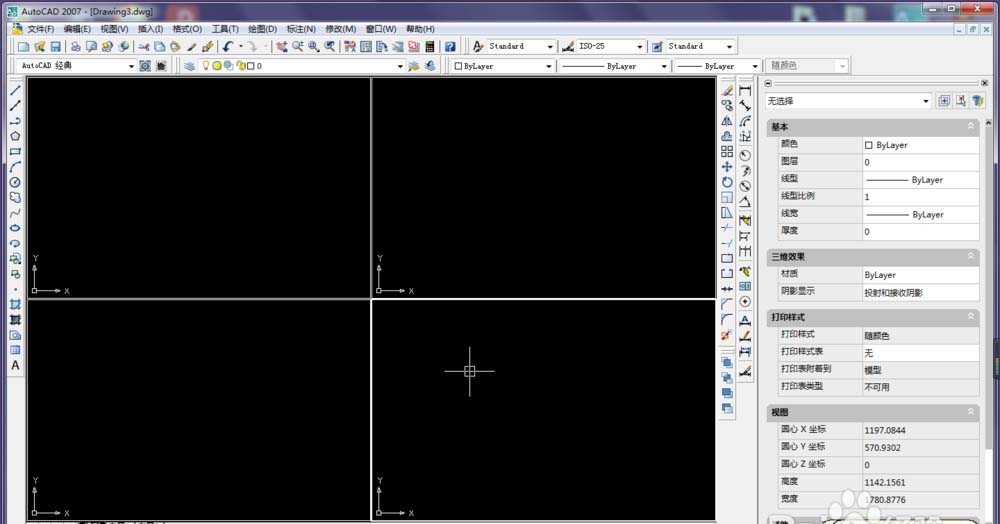

3、生成四个视口，见下图

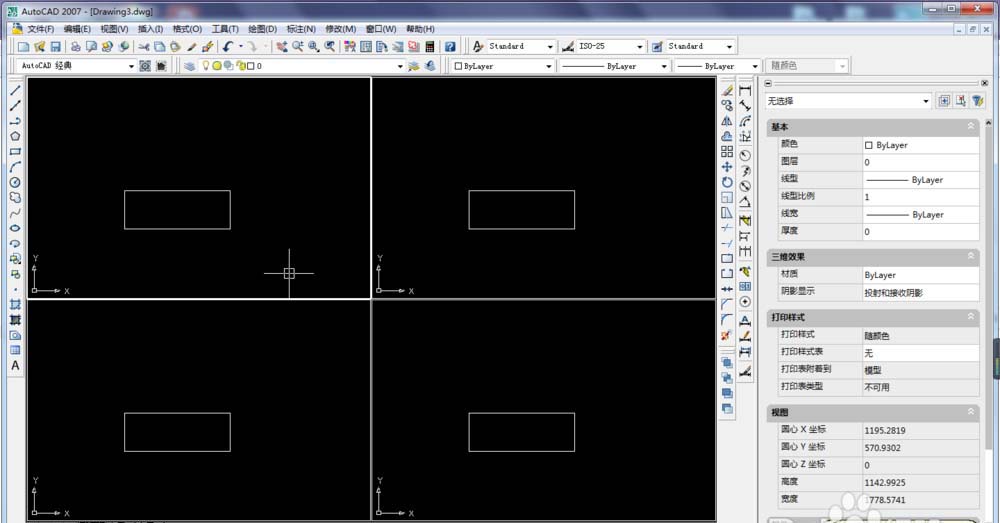

4、在第一个视口中画一个长方形，可以看到四个视口同时出现长方形，这意味着四个视口同步，而形状相同则意味着四个视口视图方向一致。

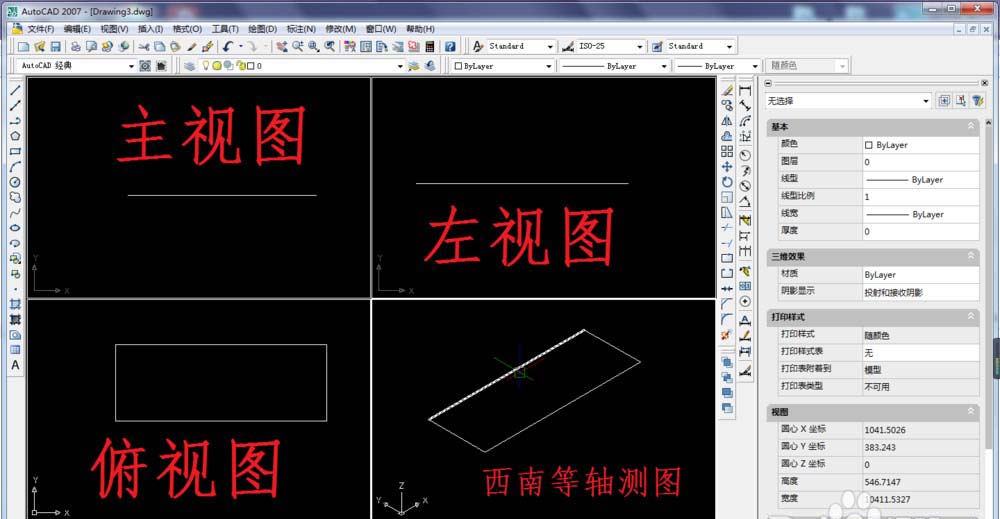

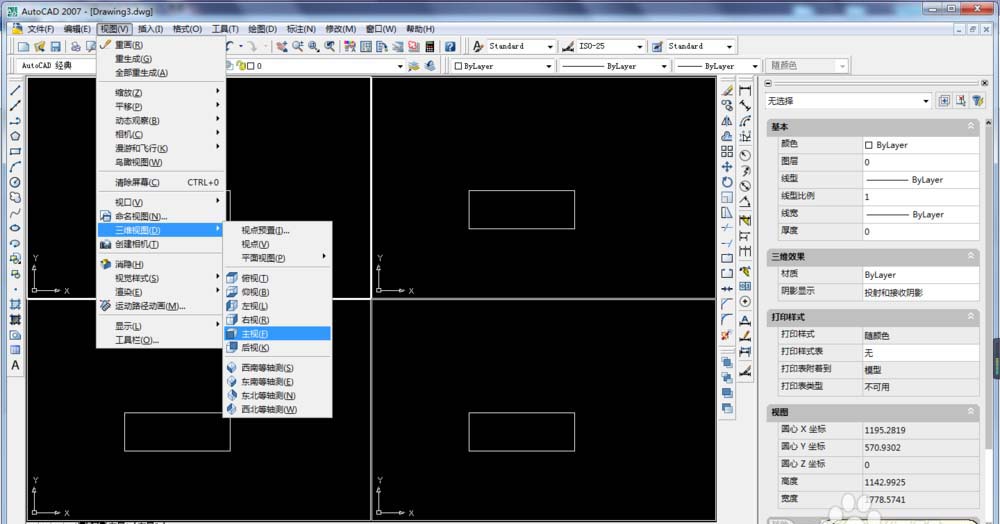

5、选中第一个视口，执行【视图】-【三维视图】-【主视】，然后依次按照这个这个方式设置另外三个视口，俯视、左视、正等测。

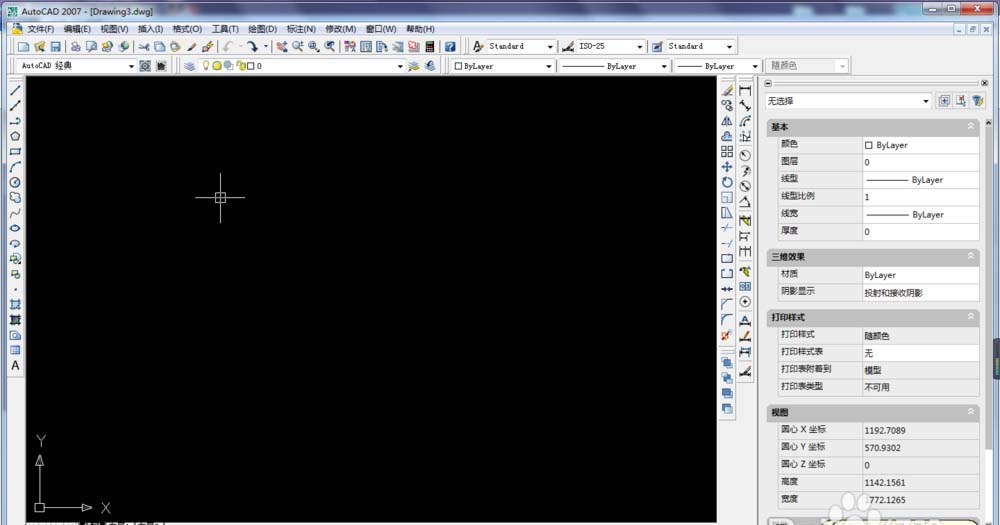

6、四个视口设置完毕

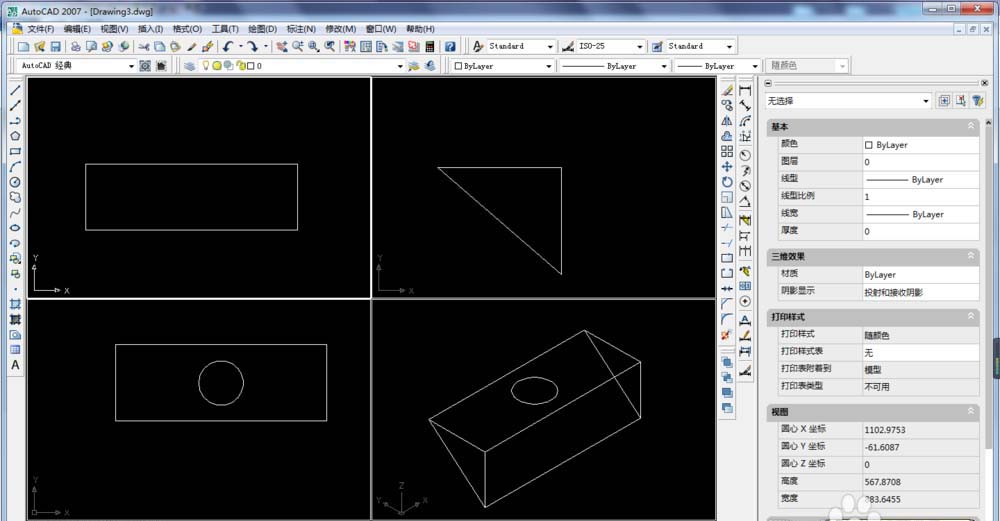

7、在主视口中画矩形，在正等测视口中画三角形连线，在俯视口中画圆，每画一步，都可以看到四个视口是同步变化的。

以上就是cad画三视图的教程，希望大家喜欢，请继续关注武林网。
