CAD怎么标注正负公差? cad标注正负公差的教程

cad中想要标注公差，该怎么标注正负不同数的公差呢？下面我们就来看看详细的教程。

1、打开一个CAD文档，现在我要将尺寸66.72标注成+0.10，-0.20的公差来。

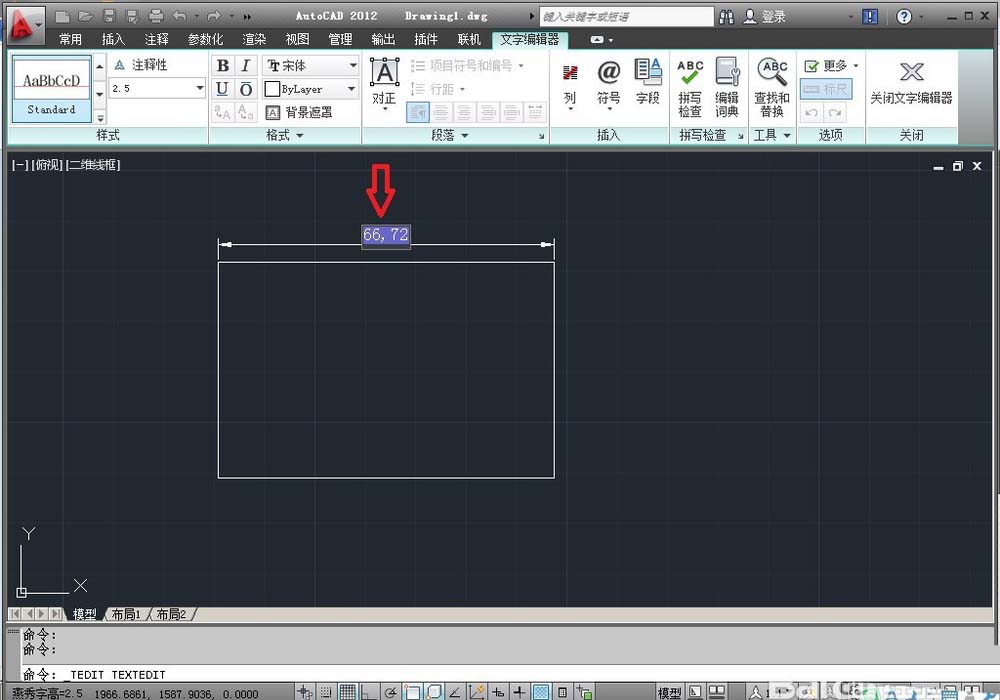

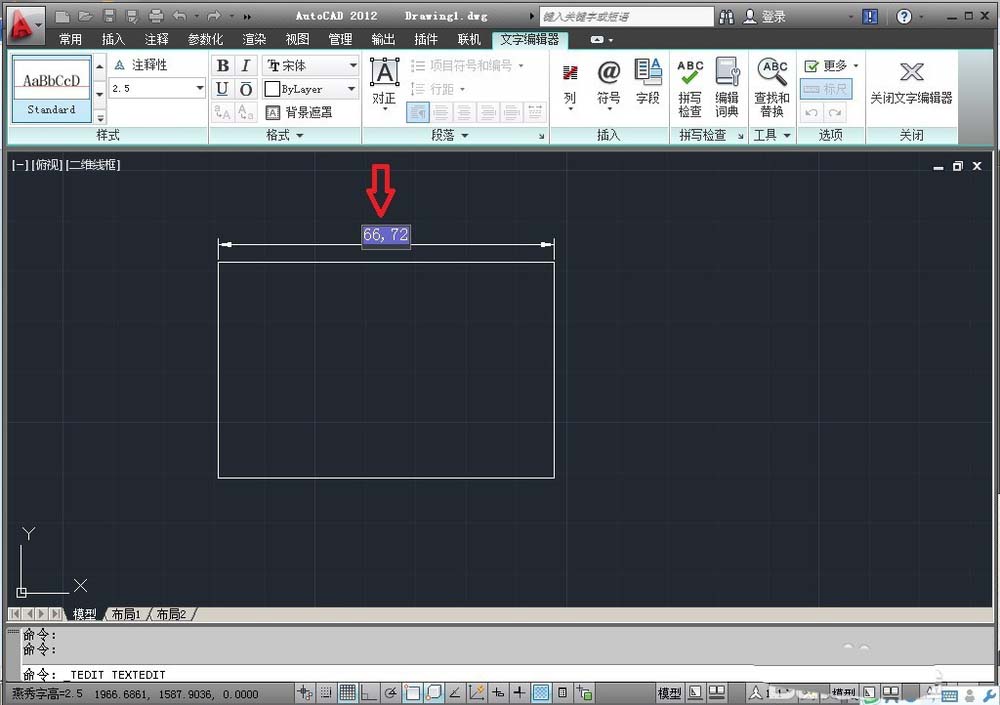

2、双击选中标数66.72.

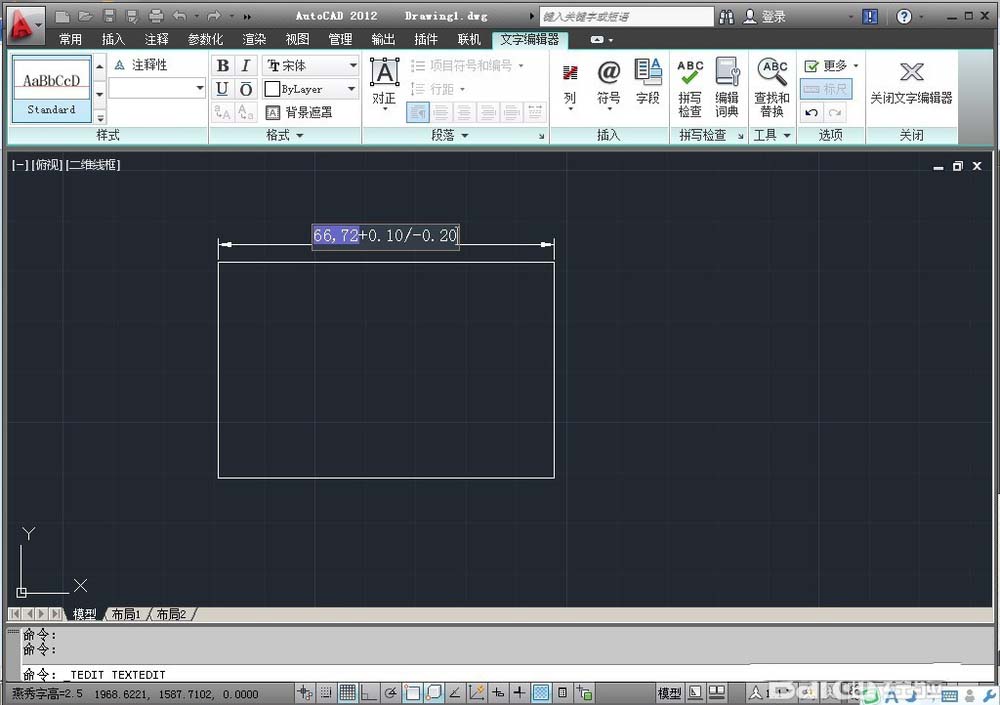

3、输入66.72+0.10/-0.20，确认。

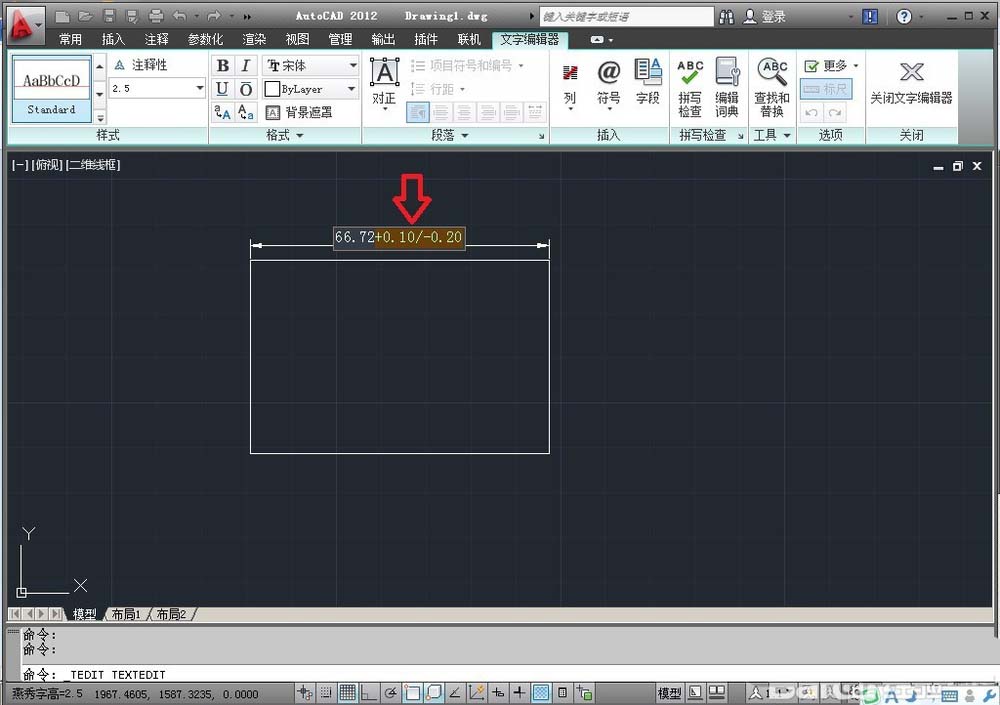

4、用鼠标选中输入的+0.10/-0.20。

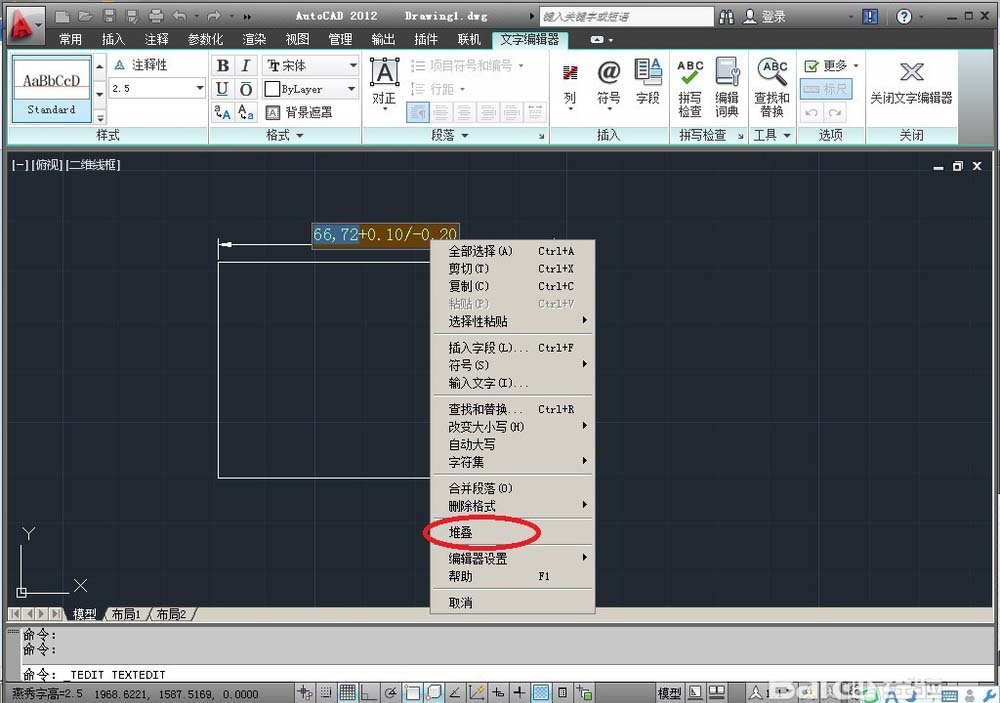

5、点右键，在下拉框里，选中“堆叠“，确认。

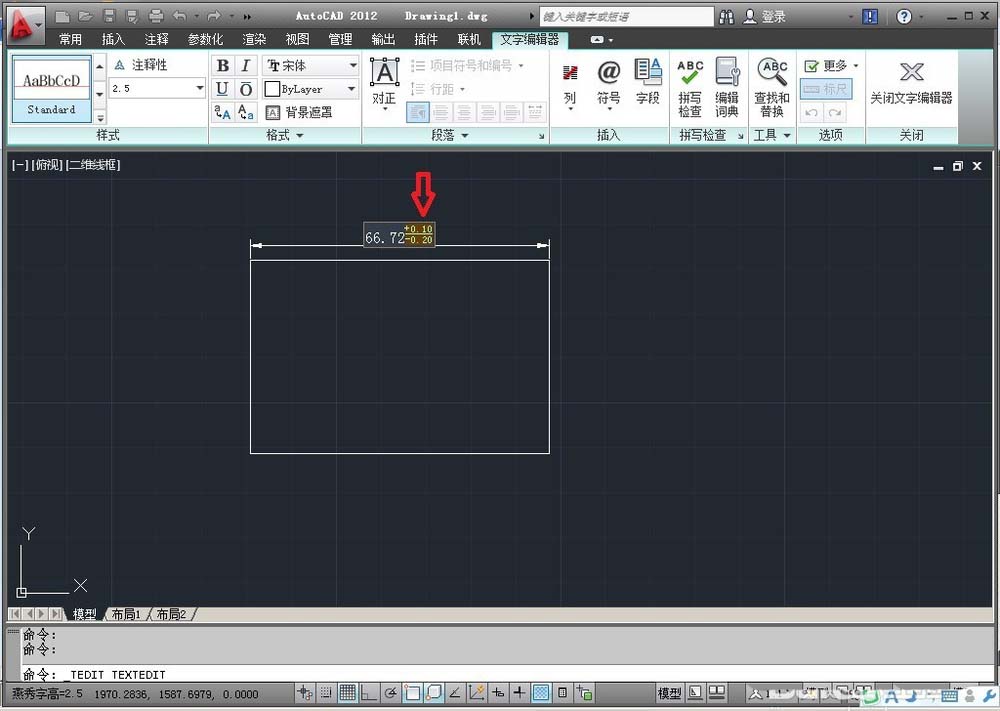

6、出现下图情况。

7、再选中66.72后面的公差。

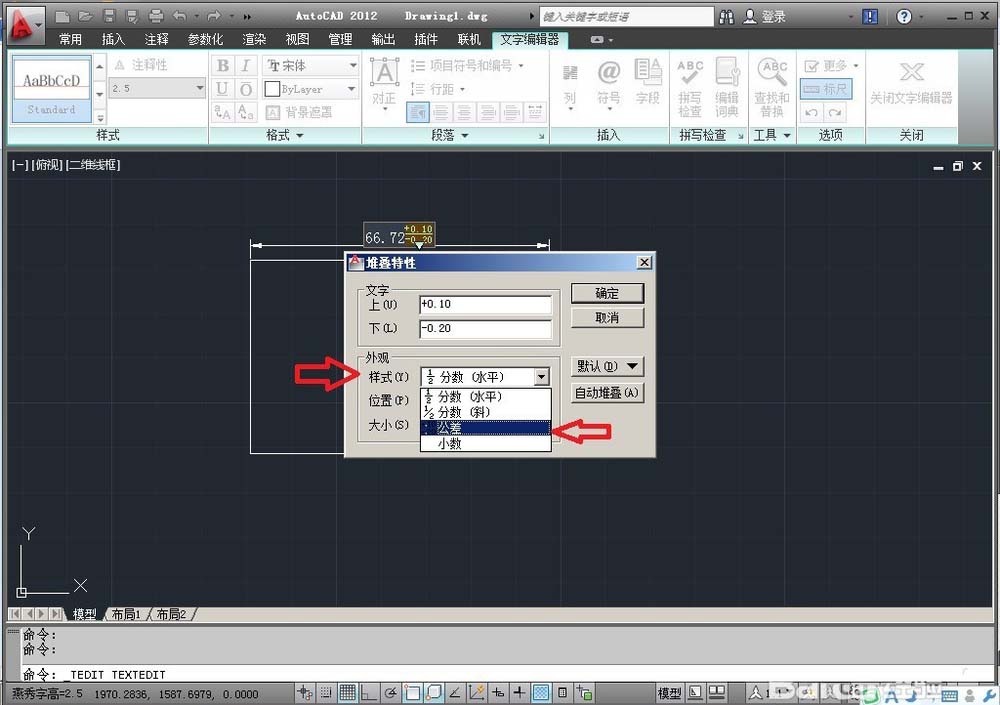

8、双击，出现”堆叠特性“，在”样式“下拉框里选中”公差，点确认即可。（这里也可以根据需要修改公差尺寸）

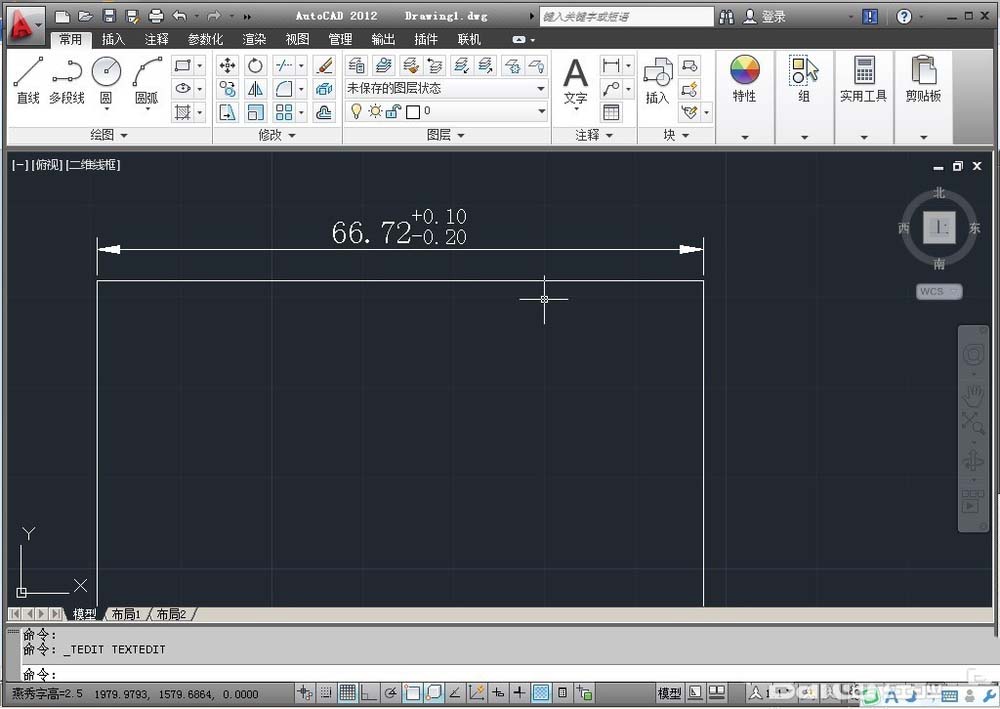

9、修改后的公差，如下图示。

以上就是cad标注正负公差的教程，希望大家喜欢，请继续关注武林网。
