CAD平面图排水中的旋塞阀怎么画? CAD旋塞阀的绘制方法

cad排水系统中的阀门的绘制可简可繁，该怎么绘制呢？今天我们就来看看绘制简单的旋塞阀的教程。

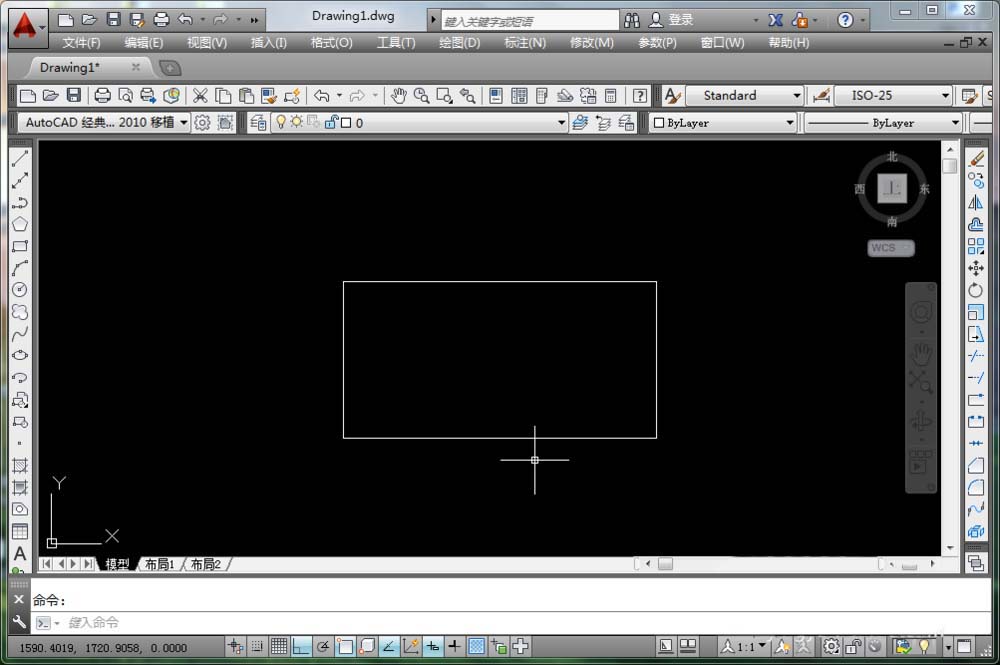

1、先用矩形工具绘制一个长100，宽50的矩形。

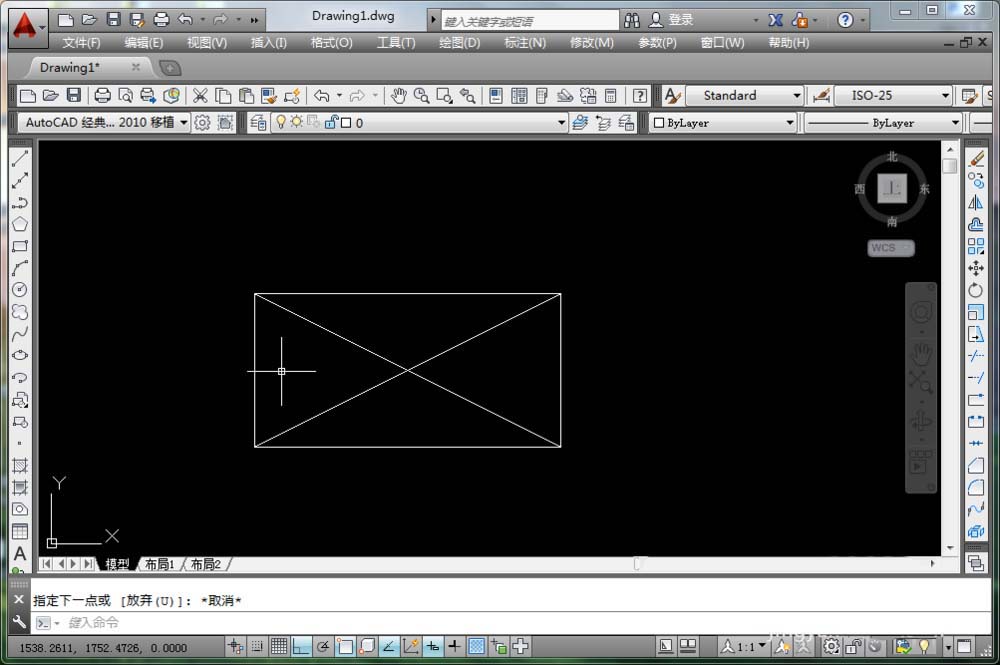

2、在矩形内画出对角线；

3、用快捷键【x】拆分矩形；

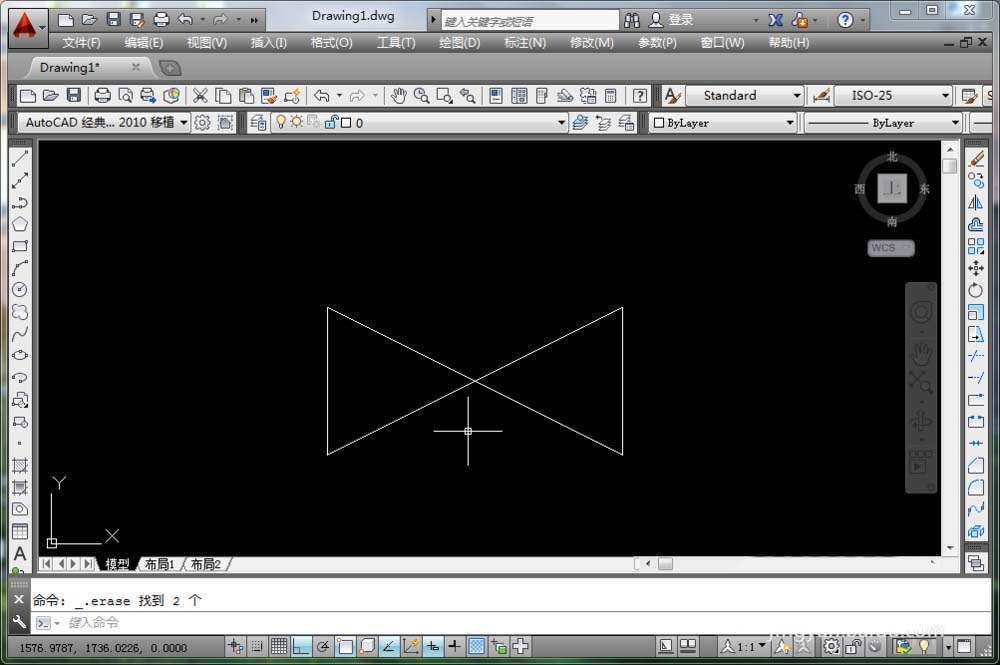

4、删除矩形两条长边；

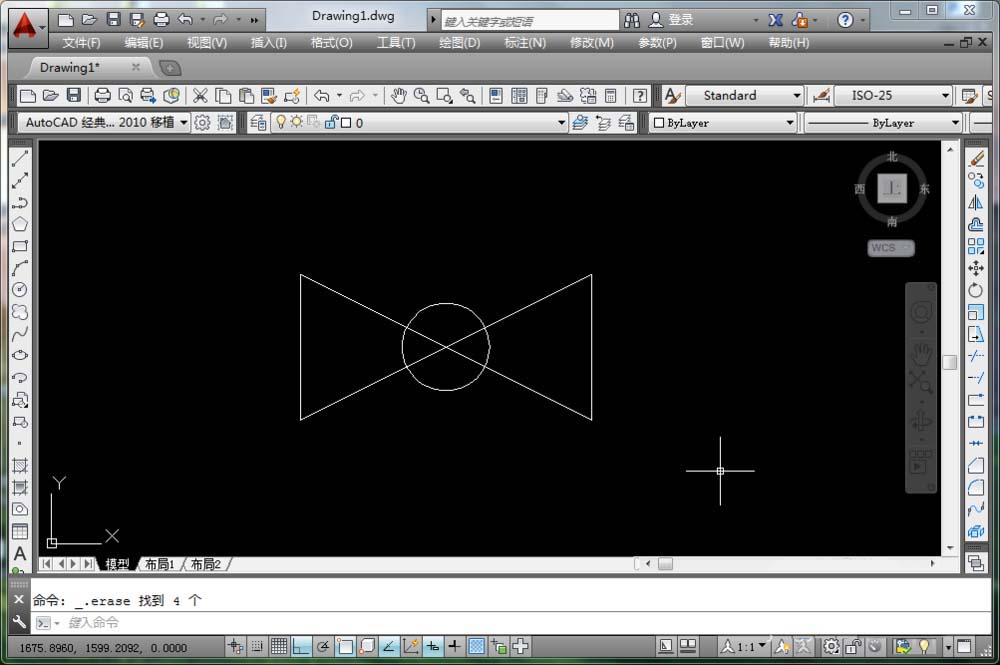

5、在矩形对角线相交处画一个半径15的圆；

6、用修剪工具去除圆内多余的线就是给排水中旋塞阀的画法了，连接管线，大小缩放，方向旋转即可。
