CAD长方体怎么标注顶面与底面尺寸?

cad图纸中的长方体想要标注尺寸，该怎么标注呢？下面我们就来看看详细的教程。

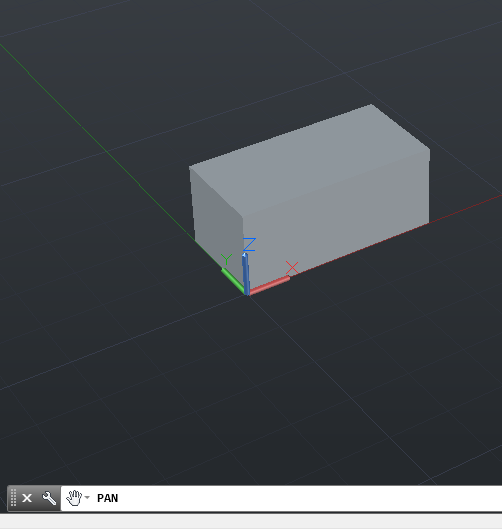

1、运行AutoCAD2014软件后打开【选择样板】对话框，从中选择acad3D.dwt文件，并调整好视角。

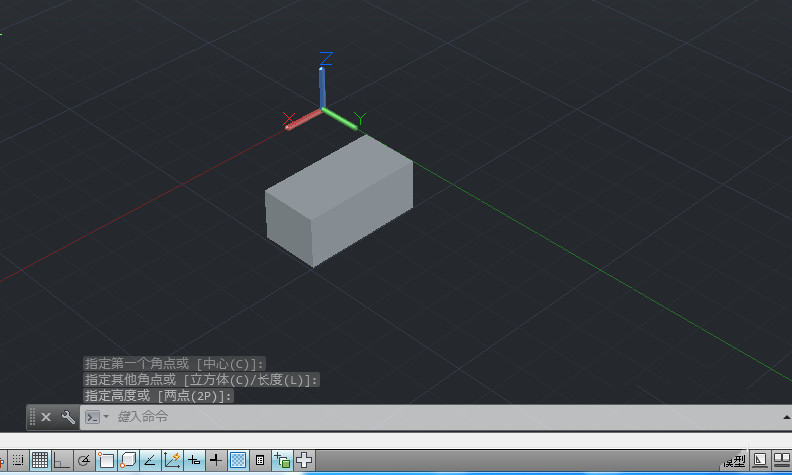

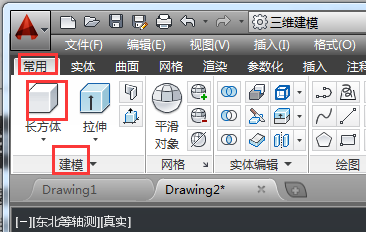

2、然后通过【常用】》【建模】》【长方体】选项，绘制一个长方体。

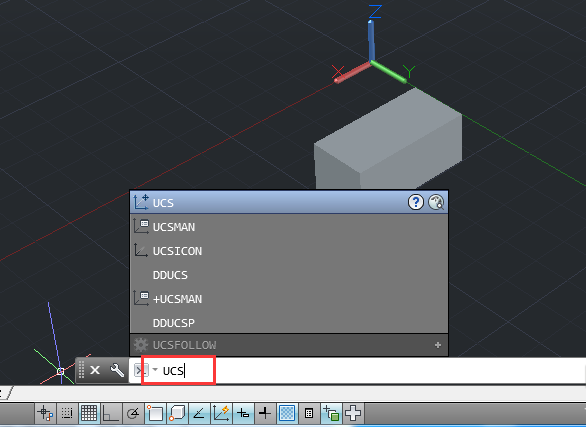

3、接着在命令行中输入“UCS”后按回车键。

4、将光标移至模型顶面合适位置，并设置好X与Y轴的方向，如图所示。

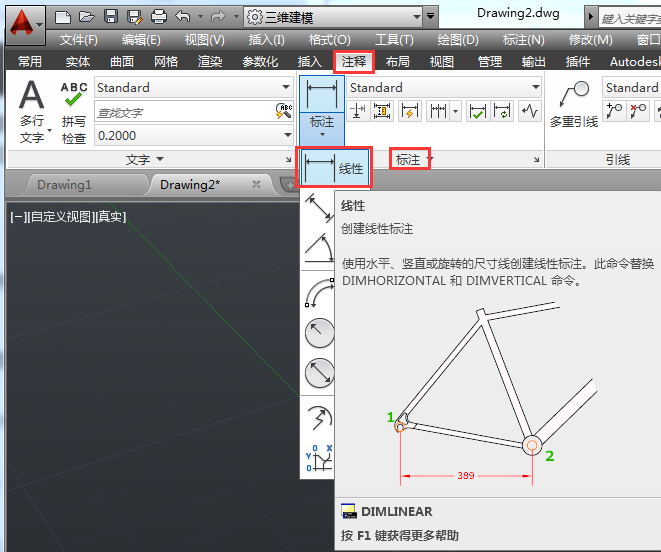

5、接着选择【注释】》【标注】选项，在标注列表中选择【线性标注】选项。

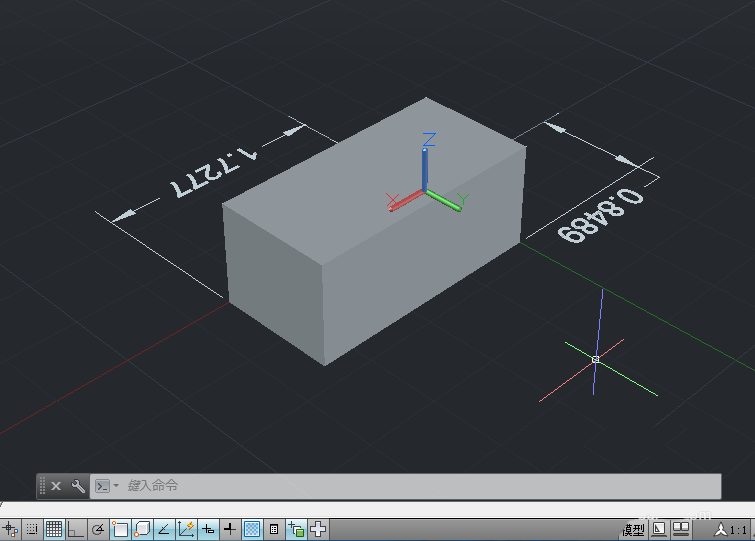

6、在绘图区中，指定好模型的标注起点与端点，并指定好尺寸线位置即可完成标注操作。

以上就是cad长方体标注顶面和底面尺寸的方法，希望大家喜欢，请继续关注武林网。
