cad施工图怎么绘制预制空心板平面图?

cad绘制预制空心板施工图过程中我们需要把预制板的排列方式以及所用预制板的规格和型号表示清楚，该怎么操作呢？下面我们就来看看详细的教程。

1、首先我们打开一个绘制好的建筑平面图。

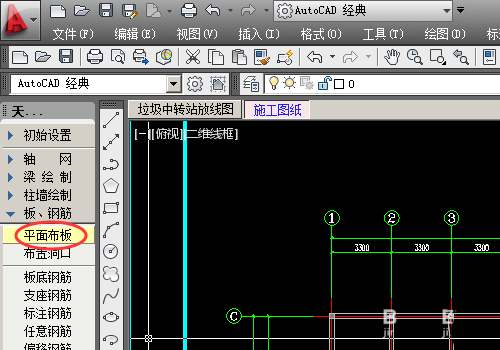

2、然后我们点击工具栏中的板、钢筋选择其中的平面布板。

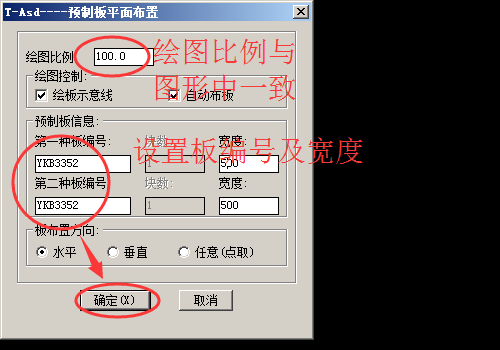

3、在弹出的窗口中我们我们设置板的编号及宽度然后设置排列方式，设置完成后点击确定。

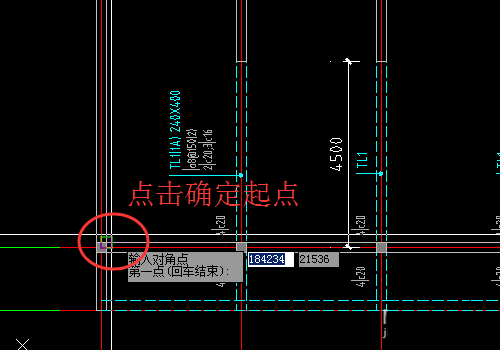

4、然后我们点击确定要绘制预制空心板的起点，点击左键确定。

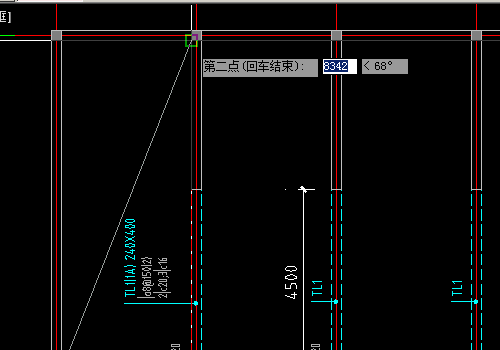

5、然后设置板的对角点击，点击左键确定。

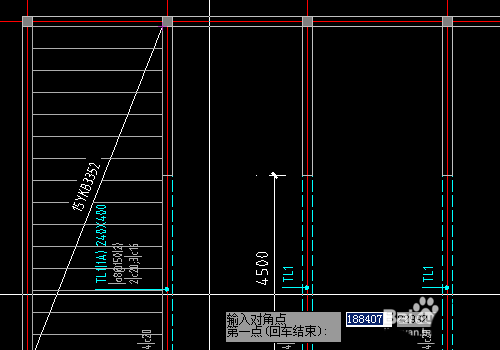

6、这是绘制好的预制板，如果需要继续绘制再次确定第一点然后确定第二点即可；如果完成了绘制点击鼠标右键退出绘制。

以上就是cad绘制预制空心板平面图的教程，希望大家喜欢，请继续关注武林网。
