CAD图形怎么进行三维环形阵列?

cad中绘制的图形想要进行三维环形阵列，该怎么实现呢？下面我们就来看看详细的教程。

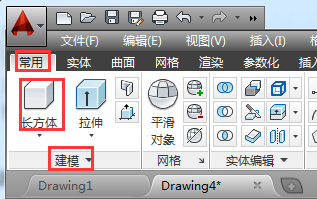

1、首先运行打开AutoCAD2014的软件，然后调整好视角，并找到【常用】》【建模】》【长方体】选项。

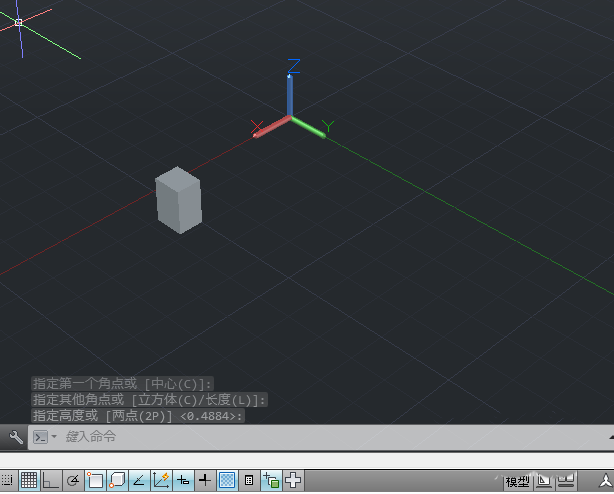

2、然后绘图区空白的地方，画一个长方体，如图。

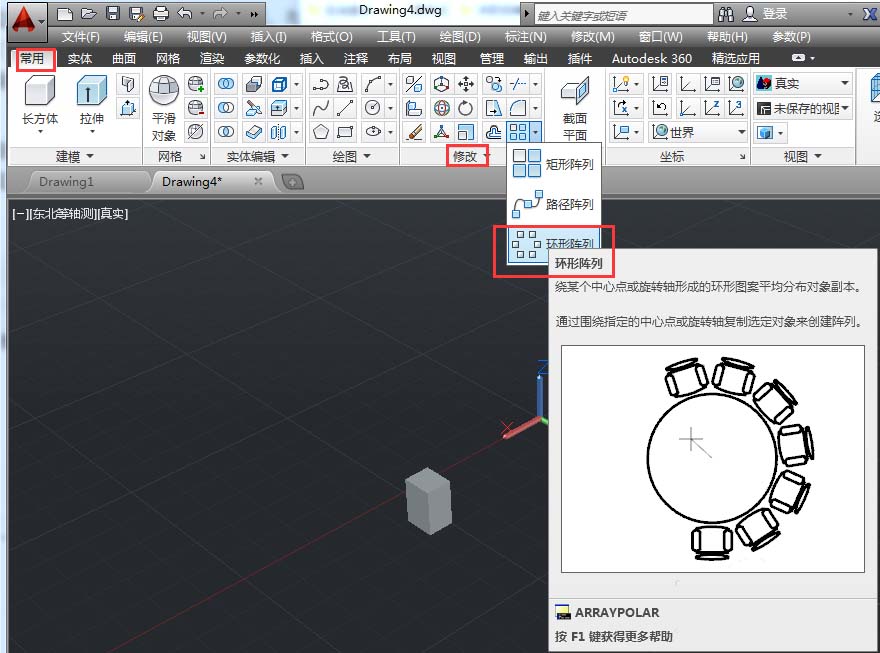

3、接着在菜单栏中依次选择【修改】》【三维操作】》【三维阵列】。

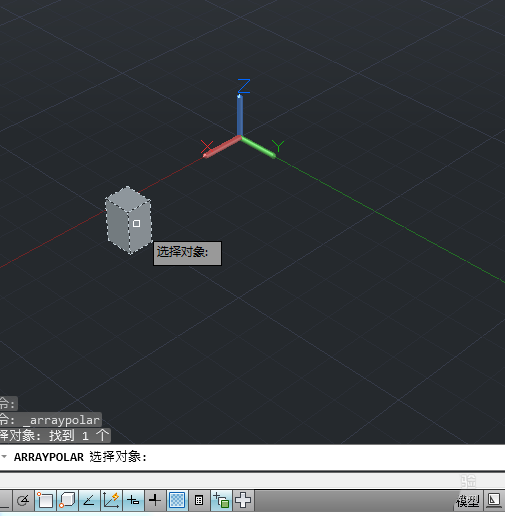

4、点击鼠标左键在绘图区选中要进行环形阵列的长方体后，按回车。

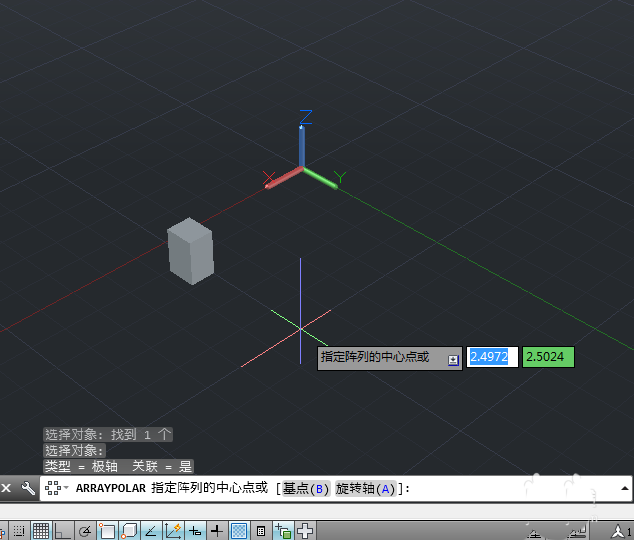

5、然后单击鼠标左键点击绘图区域任意一点作为环形阵列的中心。

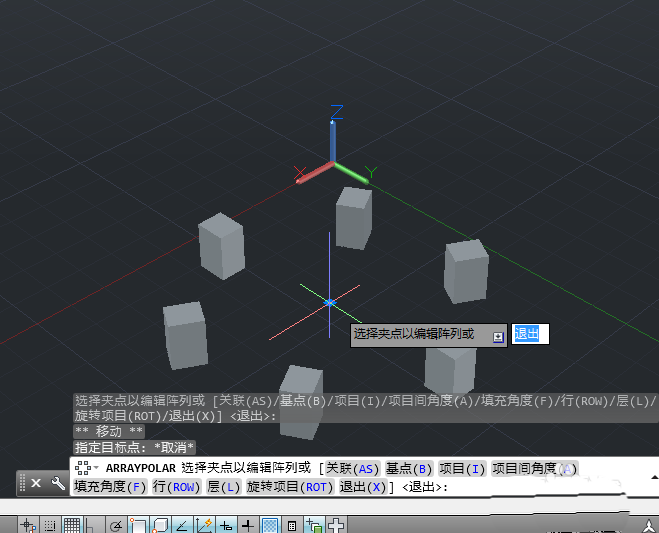

6、接着点击环形阵列中间的蓝色记号可以整体移动环形阵列。

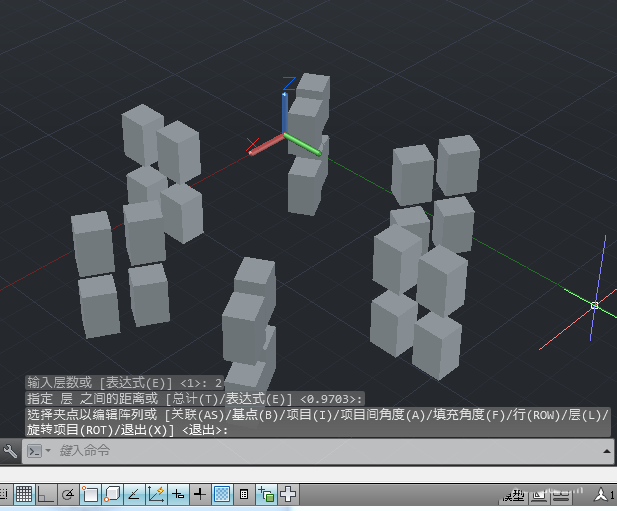

7、然后根据信息提示输入相关行数、列数、层数以及各间距值，按回车即可完成三维阵列。

以上就是cad三维环形阵列的教程，希望大家喜欢，请继续关注武林网。
