cad图纸怎么批量展绘坐标点和点号?

cad图纸中想要批量绘制坐标点和点号呢，我们可以使用excel来批量绘制，下面我们就来看看详细的教程。

1、首先，打开excel软件建立原始数据表（x、y坐标）。

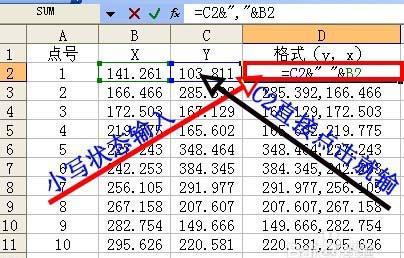

2、对原始数据进行整理，因为已有的数据都是x→y，cad图纸中需要展绘的是y→x形式，需要进行一下调整，通过D2公式处理就把y、x连到一起了

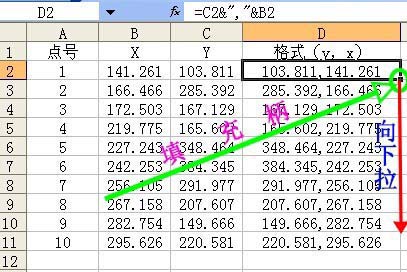

3、通过填充柄就把B、C列所有原始数据在D列全部处理好了

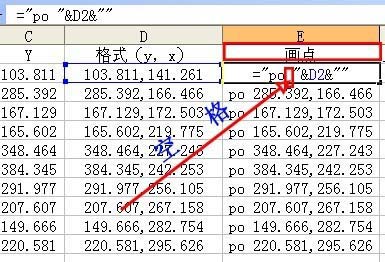

4、下一步：根据已知坐标画点。编辑画点数据E列，方法与D列数据处理一样

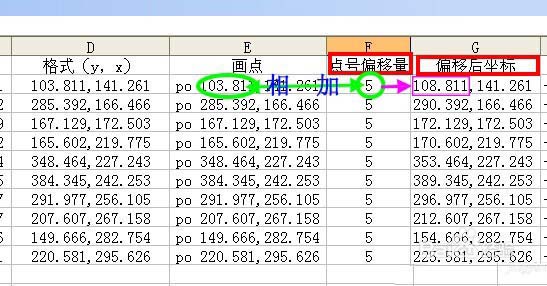

5、下面编辑设置点号偏移量及偏移后的坐标编辑，目的是不让点标记与点号重叠，这个可根据实际自己把握设置。

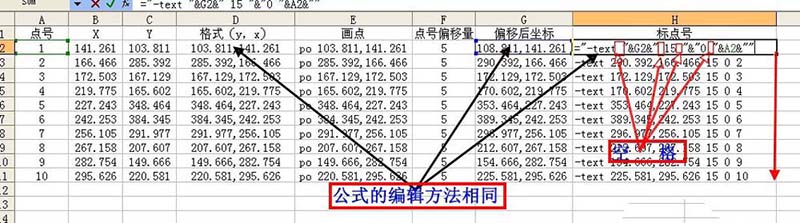

6、编辑点号：使每个展绘出的点旁边加上相应的点号

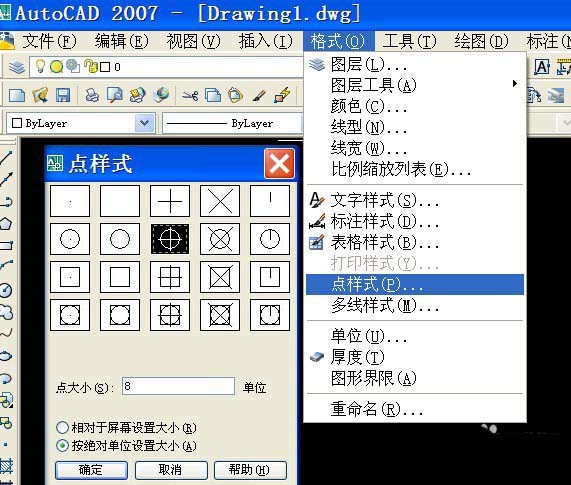

7、点号标记设置：  就是展绘出的点标记样式

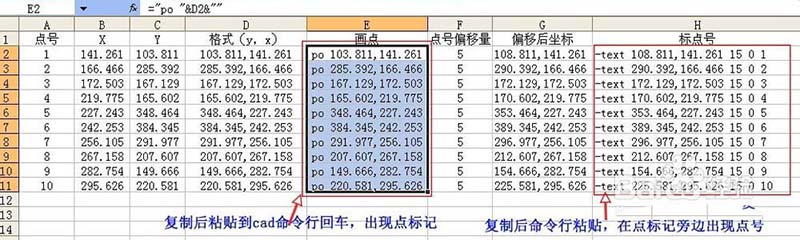

8、下面开始展绘： 先复制excel表中F列（画点），然后粘贴到cad左下角命令行里，看看是不是点出来了；同样   办法复制、粘贴H列，这样点号就出现在点标记旁边了

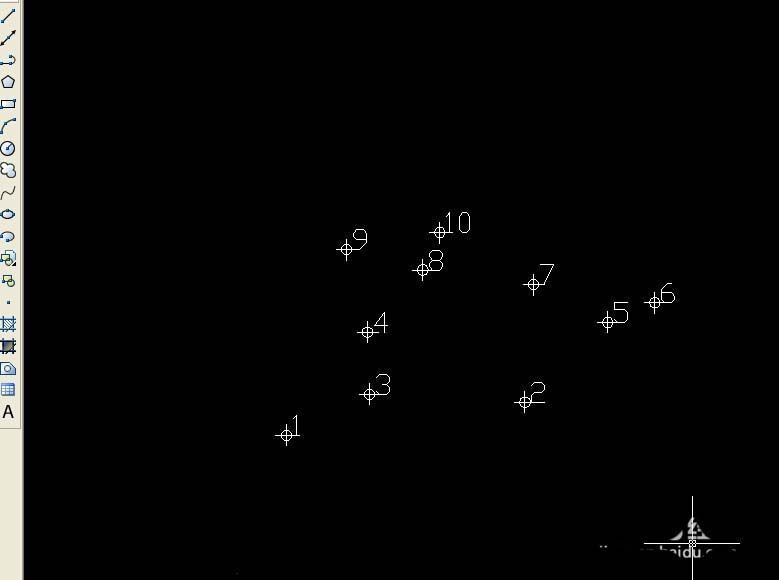

9、上述的点就展绘好了。

以上就是cad批量展绘坐标点和点号，希望大家喜欢，请继续关注武林网。
