cad电路图怎么添加限制开关?

cad图纸中经常会用到限制开关，该怎么绘制限制开关呢？下面我们就来看看详细的教程。

1、我们可以先来打开自己所使用的AUTOCAD软件，我用的是07版的，如图

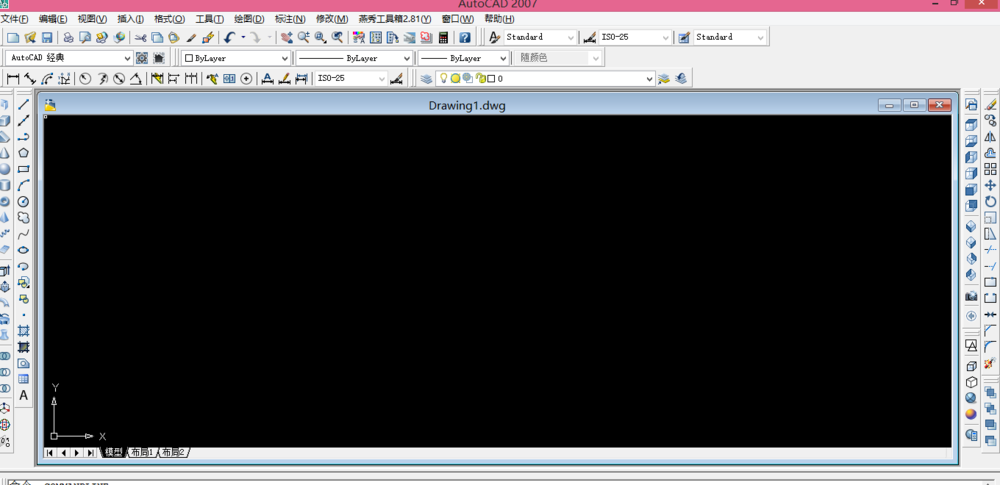

2、打开CAD以后的操作界面往往都会有所不同，但是不会影响我们的操作，我的操作界面如图

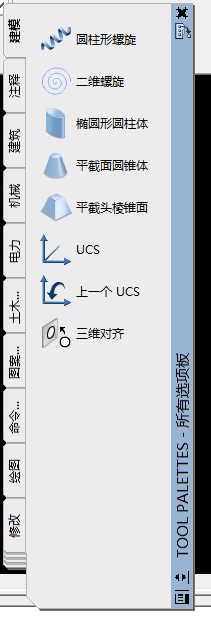

3、从最上面的菜单栏中来找到工具选项板窗口，打开工具选项板窗口以后，我们就可以看到如图的界面

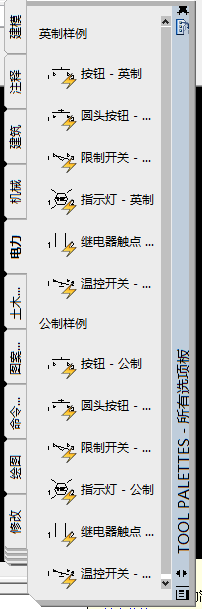

4、从左边的选项栏找到电力选项，打开电力选项以后我们就可以看到限制开关功能了，如图

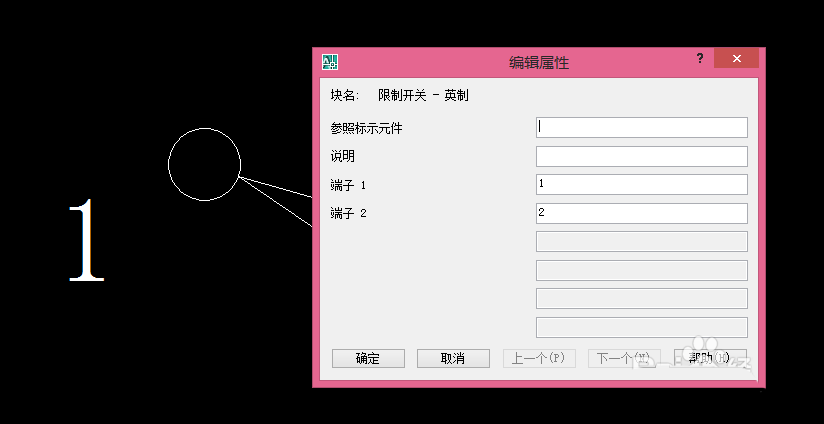

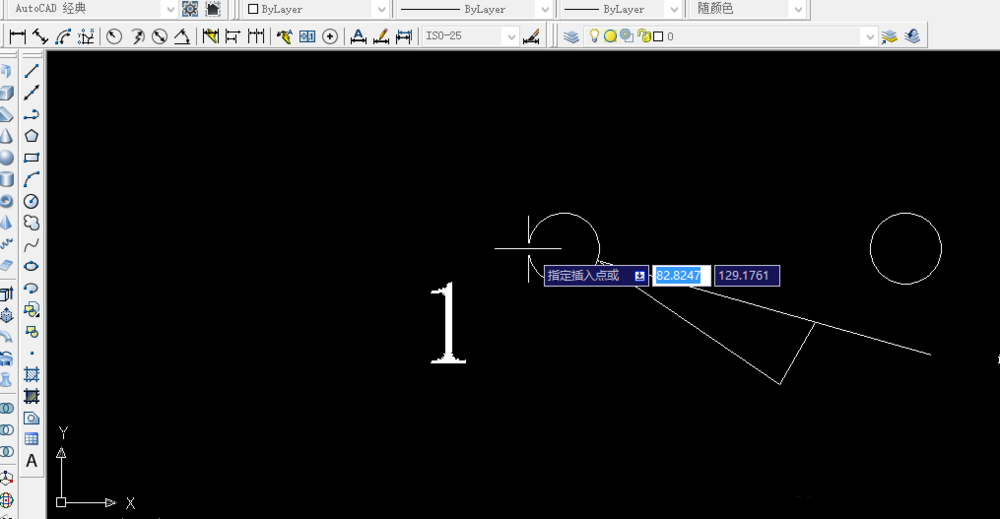

5、点击限制开关，提示我们指定插入点，选择好插入点以后点击鼠标左键，就可以看让我们设置参数，如果感觉没必要可以不用设置，直接点击确定即可，如图

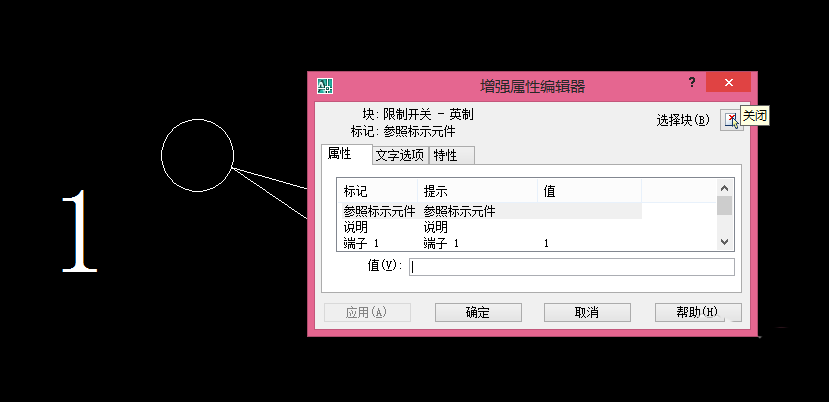

6、如果以后再想设置参数，可以在图形上直接双击鼠标左键，出现属性编辑器，我们也可以在这里进行设置，如图

以上就是cad绘制限制开关的教程，希望大家喜欢，请继续关注武林网。
