cad2014怎测量两点之间的距离长度?

cad中想要使用距离查询功能测量两点之间的长度，该怎么查询呢？下面我们就来看看cad测量两点距离的教程。

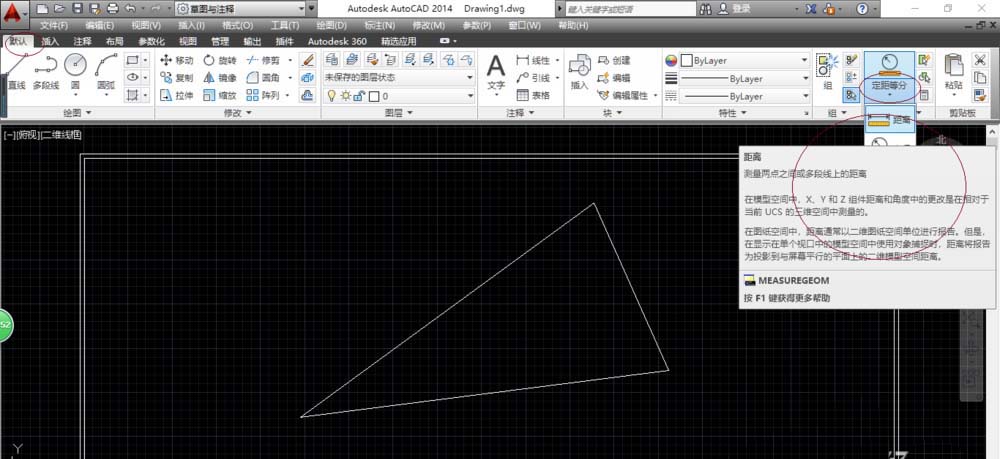

1、启动AutoCAD 2014辅助设计软件，如图所示。按照设计数据创建图形文件，本例要求使用距离查询功能测量两点之间的长度。

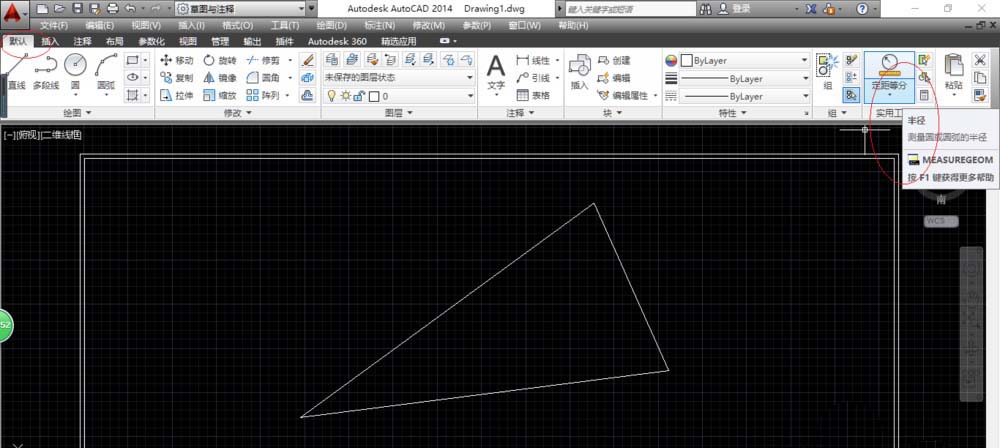

2、如图所示，选择"默认→实用工具"功能区。点击"定距等分"图标，用于距离查询功能测量两点之间长度的操作。

3、点击"定距等分"图标向下箭头，如图所示。弹出下拉列表选项，选择"距离"项。

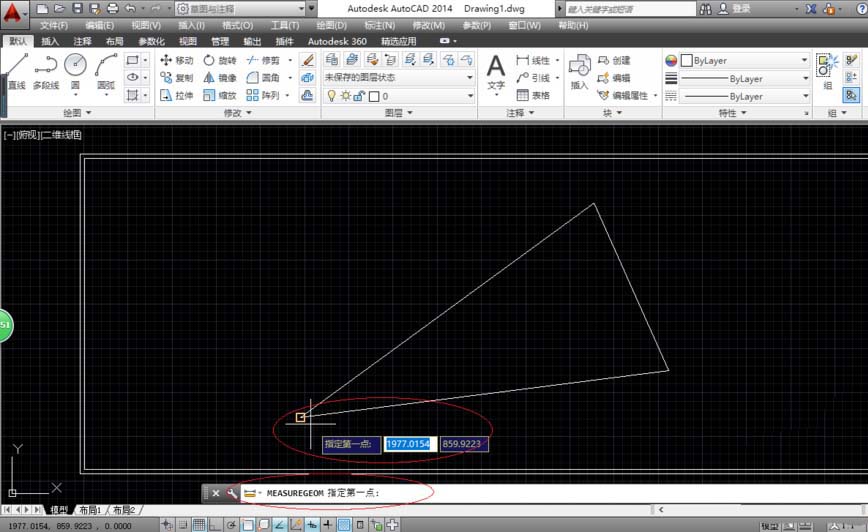

4、如图所示，命令窗口显示"MEASUREGEOM 指定第一点"。拾取测量两点长度的第一点，单击鼠标左键确认。

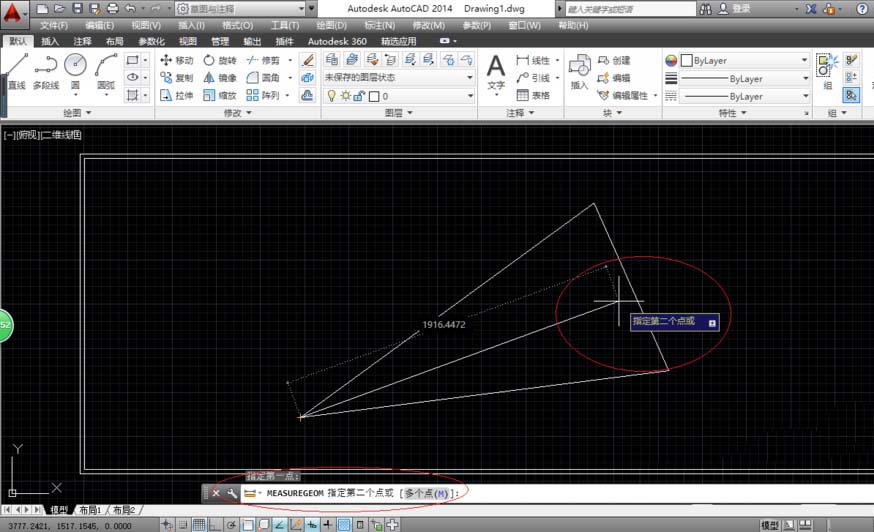

5、命令窗口显示"MEASUREGEOM 指定第二个点或[多个点(M)]"，如图所示。拾取测量两点长度的第二点，单击鼠标左键确认。

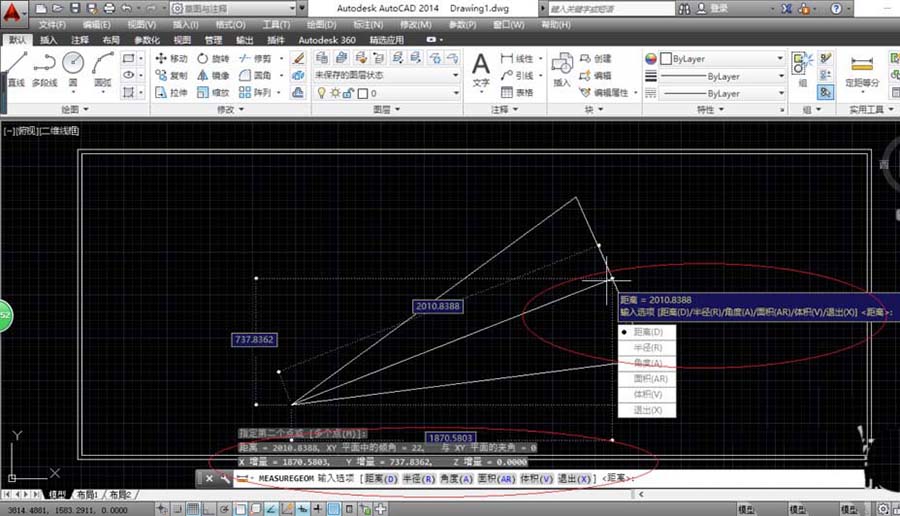

6、如图所示，完成使用距离查询功能测量两点之间长度的操作。

以上就是cad测量两点之间长度的教程，希望大家喜欢，请继续关注武林网。
