CAD怎么绘制混凝土管平面图?

CAD中想要画混凝土管平面图，该怎么绘制呢？下面我们就来看看详细的教程。

1、我们可以先来打开自己所使用的CAD软件，我的如图是07版的

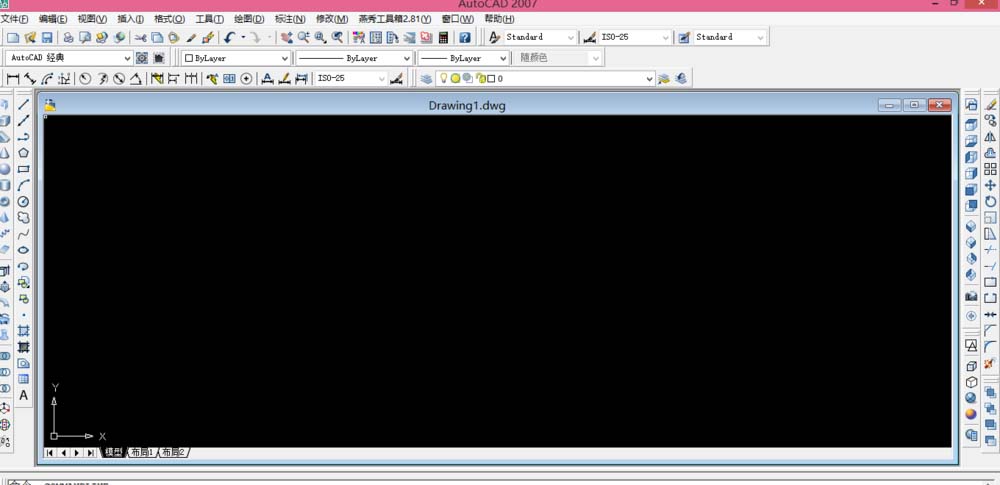

2、打开CAD以后我们的操作界面都会有所不用，但是也不会影响我们的操作，我的CAD操作界面如图

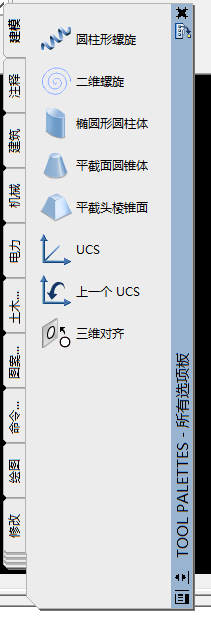

3、从上面的主菜单栏中我们来找到工具选项板窗口，工具选项板窗口打开以后的操作界面如图所示

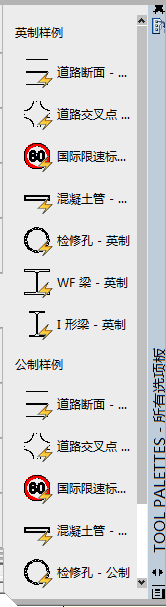

4、在工具选项板左边有一些主要的选项，从这里选择木工选项，打开木工选项也就可以看到混凝土管的选项，如图

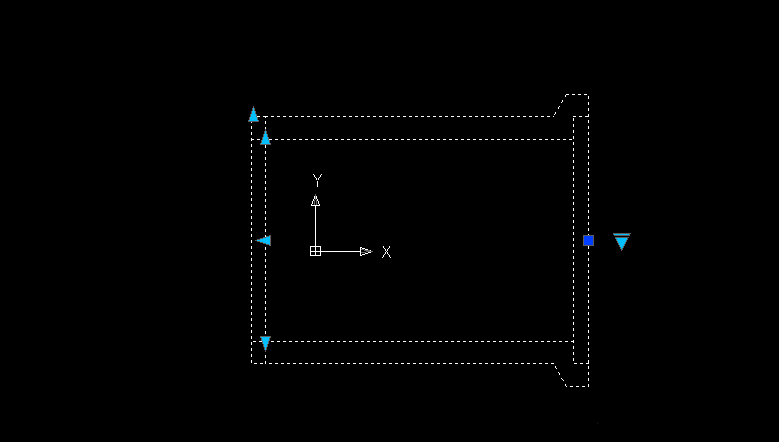

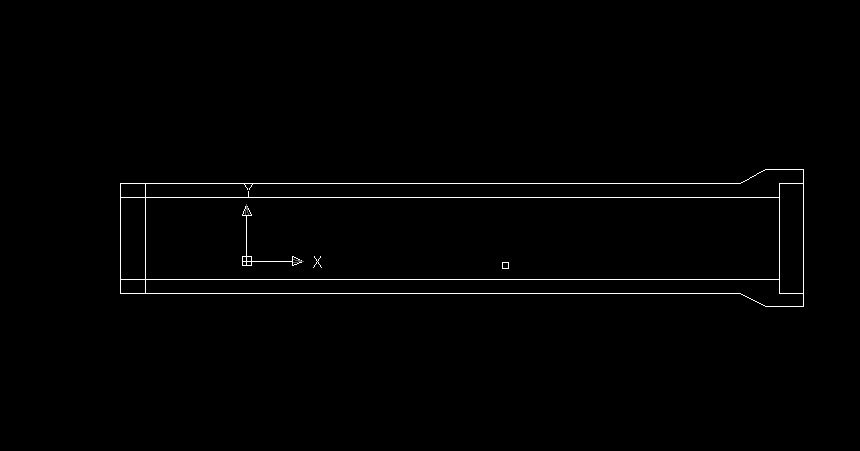

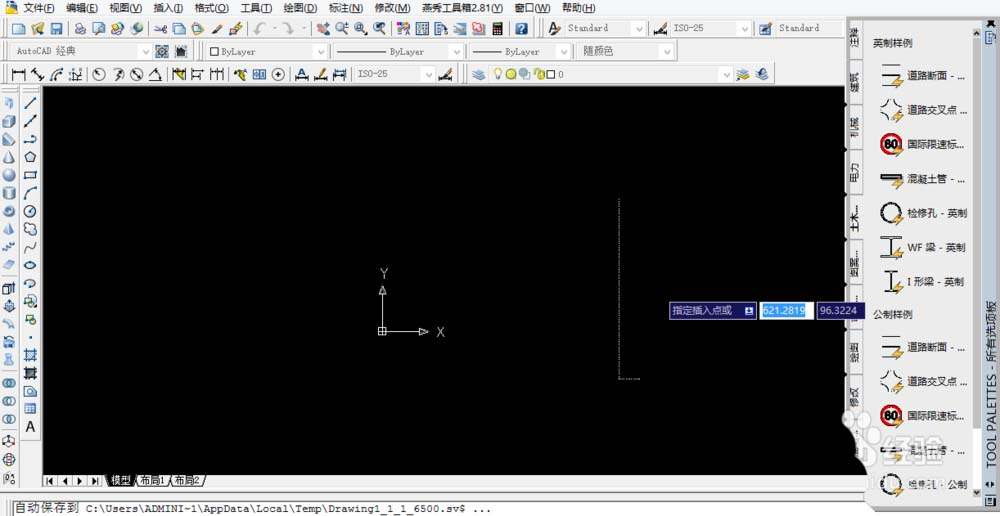

5、点击选择混凝土管选项，然后在空白处点击鼠标的左键，就可以出现混凝土管的图形，如图

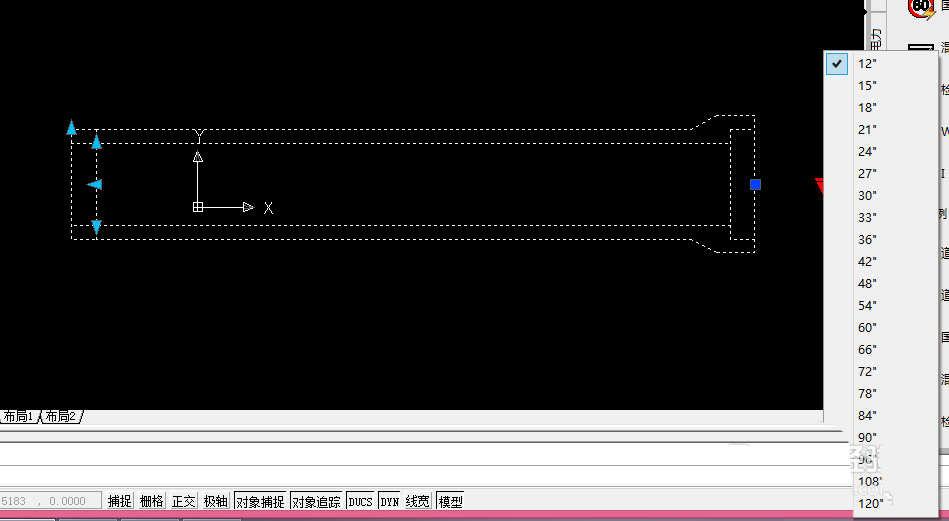

6、点击混凝土管图形的任意一点出现小三角形以后，点击小三角形可以更改混凝土管的具体型号

以上就是CAD绘制混凝土管平面图的教程，希望大家喜欢，请继续关注武林网。
