CAD圆柱体怎么剖切?

cad想要对三维图形进行剖切，该怎么剖切图形呢？下面我们就来看看cad剖切圆柱体的教程。。

1、首先我们将CAD这款软件打开，进入到CAD的操作界面如图所示：

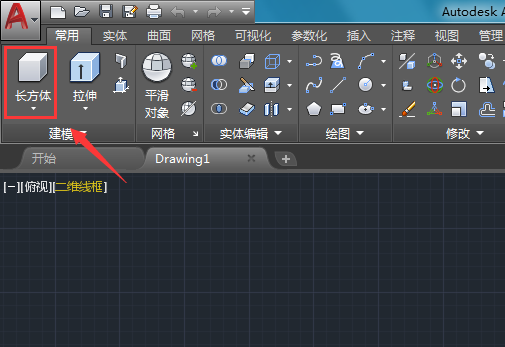

2、打开CAD之后找到长方体选项，如图所示：

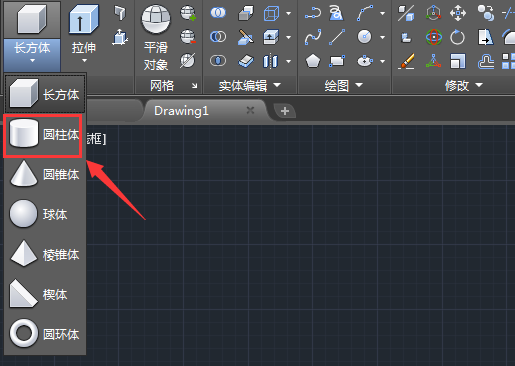

3、点击长方体右侧的下拉箭头，在其下拉菜单里找到圆柱体选项，如图所示：

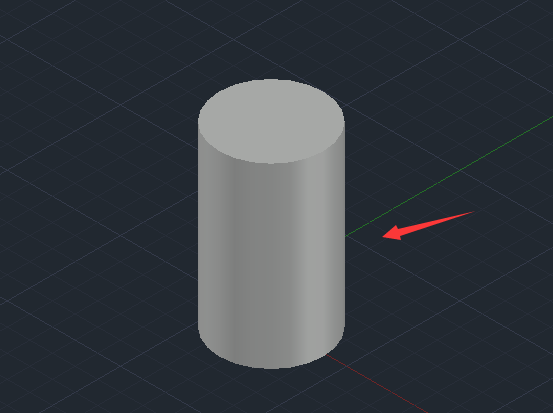

4、选择圆柱体选项我们在绘图区里绘制一个圆柱体，如图所示：

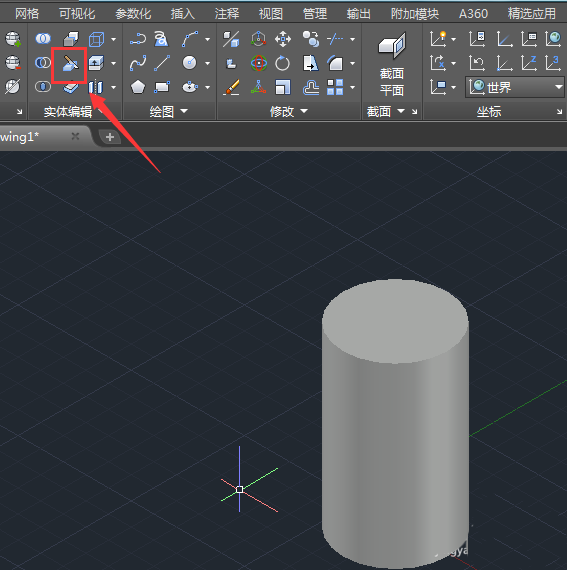

5、会好圆柱体之后我们在常用菜单里找到剖切选项，如图所示：

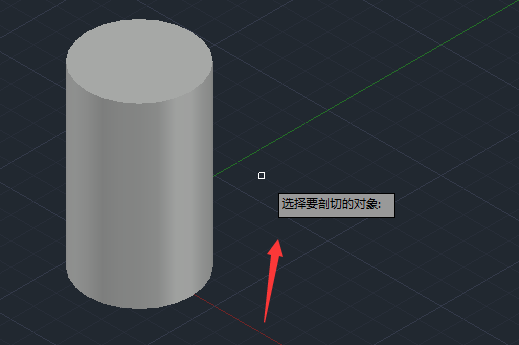

6、选择剖切选项，提示我们选择需要剖切的对象，如图所示：

7、选择刚刚绘制的圆柱体，然后提示我们指定切面的起点，如图所示：

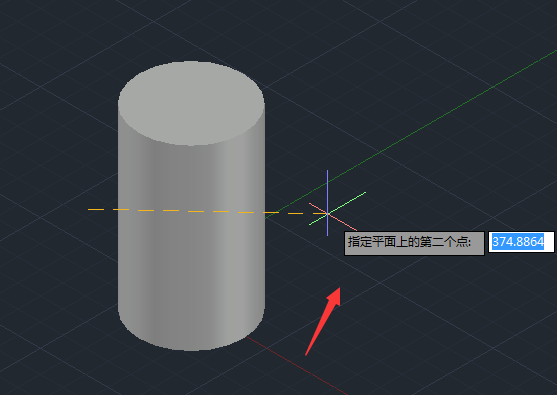

8、指定好起点之后按下鼠标右键提示我们指定平面的第二个点，如图所示：

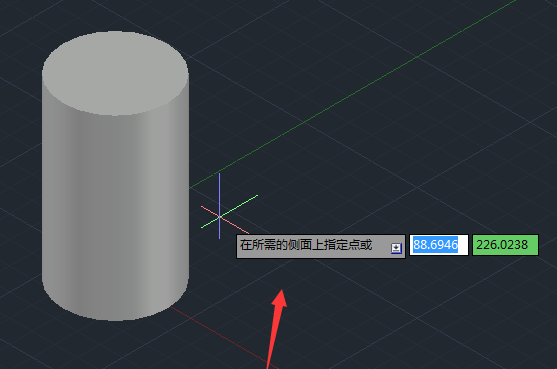

9、指定好第二个点之后按下鼠标右键提示我们在所需的侧面上指定点，如图所示：

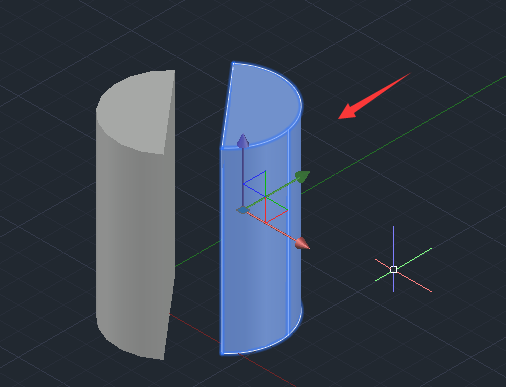

10、制定侧面点之后可以看到我们的圆柱体就被剖开了，其效果如图所示：

以上就是cad剖切圆柱体的教程，希望大家喜欢，请继续关注武林网。
