cad怎么建模三维立体的柜子?

cad中想要画立体的柜子，该怎么画立体的柜子呢？下面我们就来看看详细的教程。

1、在工具栏上右键，选择ACAD，调出三维维图所需工具。

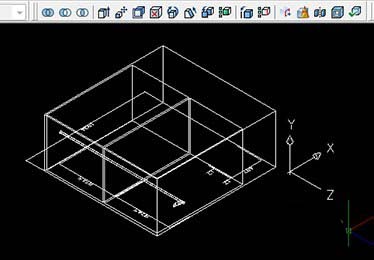

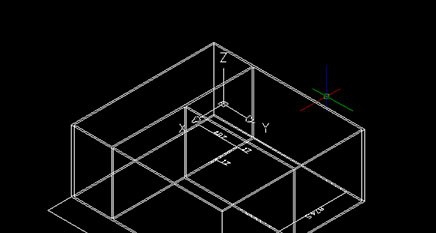

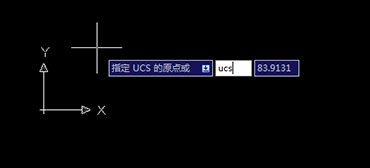

2、键盘输入ucs，空格；输入0，0，0，空格，新建ucs坐标。依次选择视图，三维视图，西南等轴测，建立等轴测视图。

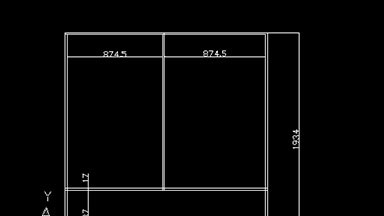

3、如图，选择主视，输入mline，空格，调用多线。输入s，设置比例为17mm。

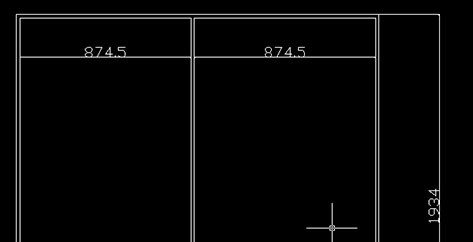

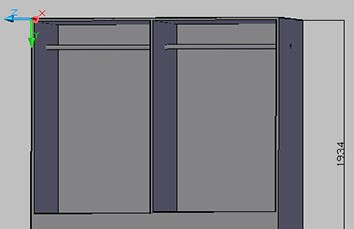

4、任意输入几个尺寸，绘制衣柜轮廓和内部细节。

5、选择修改，分解，打散多段线，进行裁剪。

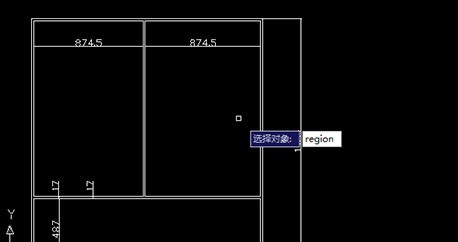

6、然后输入region键立面域，如图所示。

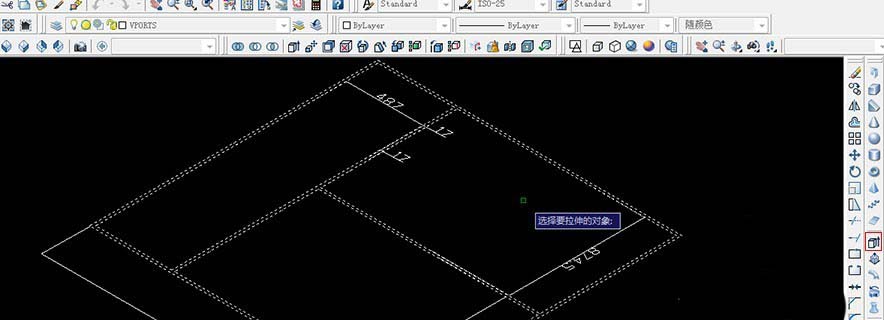

7、选择等轴测图，选择拉伸，框选全部面域，空格，输入800，空格。

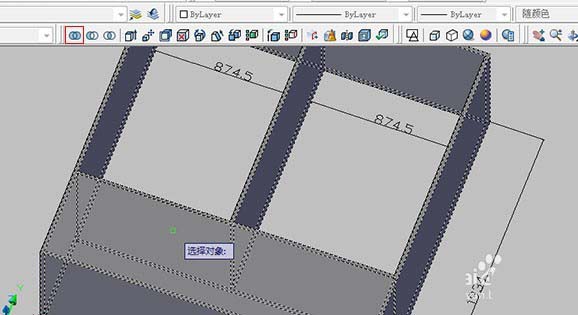

8、切换为实体（概念样式），选择差集，先点选大长方体，空格，再选取小长方体，空格，如图。

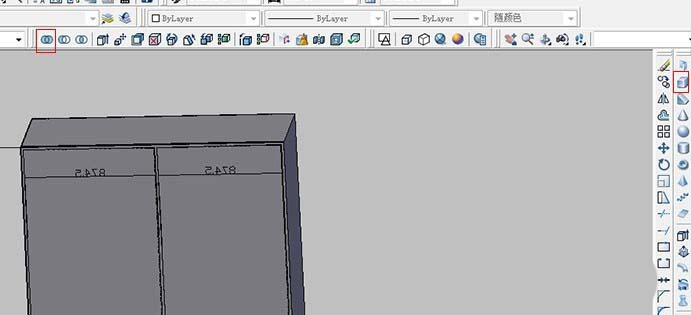

9、选择并集，合并剩余的图形。

10、选择长方体，绘制衣柜背面并与之前的图形合并，如图。

11、输入ucs，输入f，选择衣柜侧面为坐标面，绘制圆形并拉伸。

12、完成。
