CAD曲线怎么测量长度?

cad中绘制的曲线想要测量长度，该怎么测量长度呢？下面我们就来看看详细的教程。

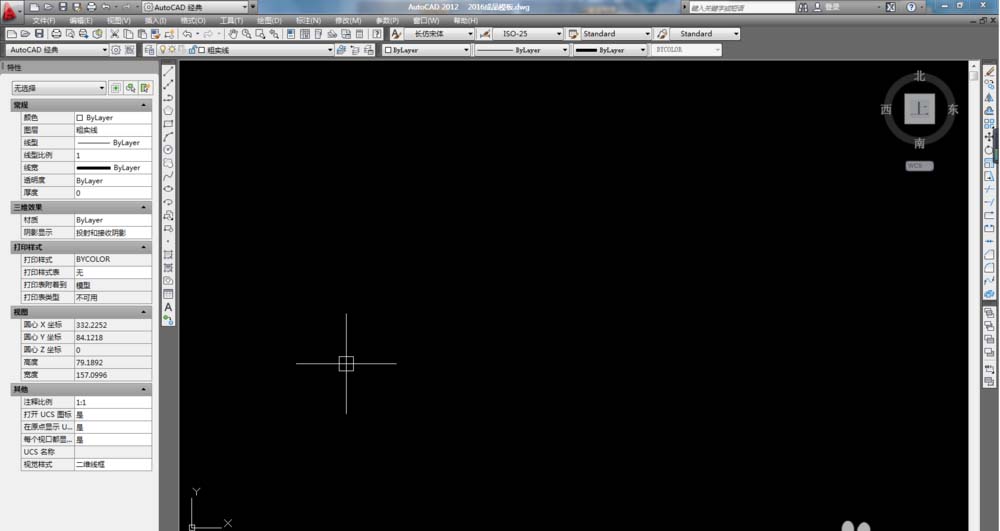

1、打开CAD软件，新建一个空白文件。

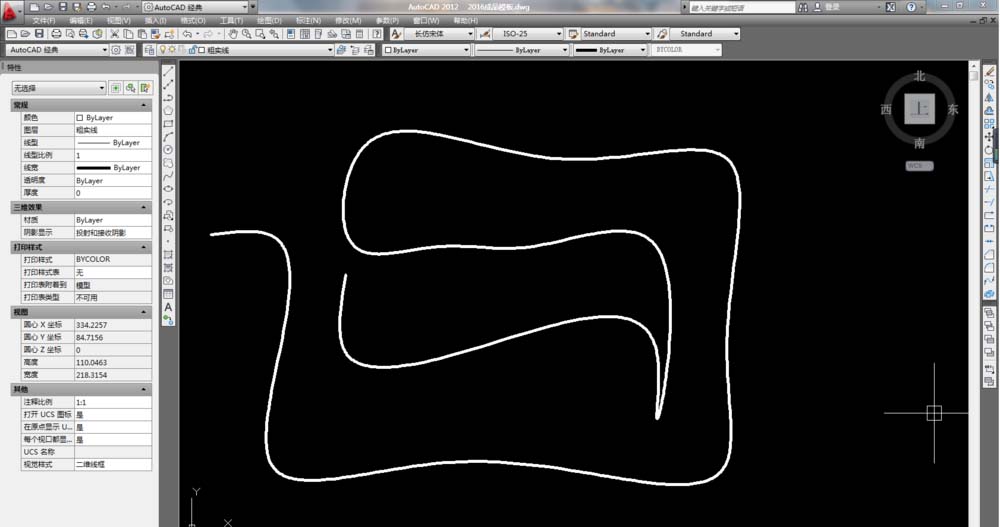

2、随手画一个不规则的样条曲线，作为演示所用

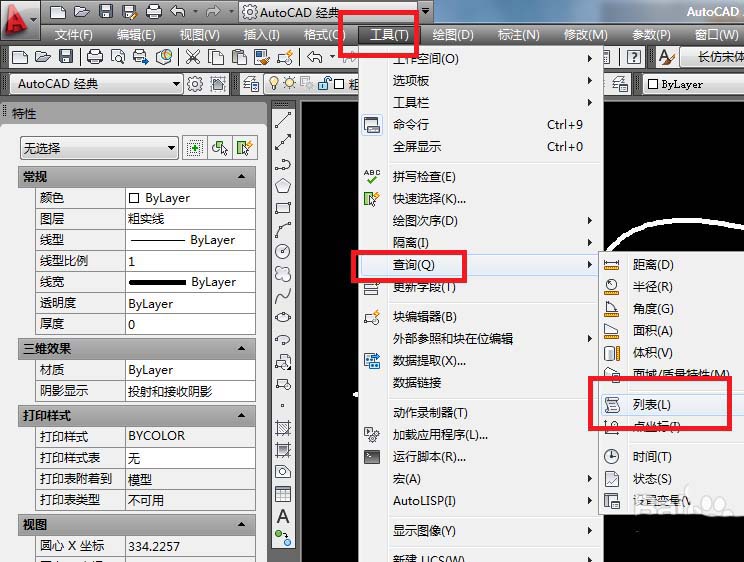

3、执行【工具】【查询】【列表】，或者输入“LI”，回车也行。

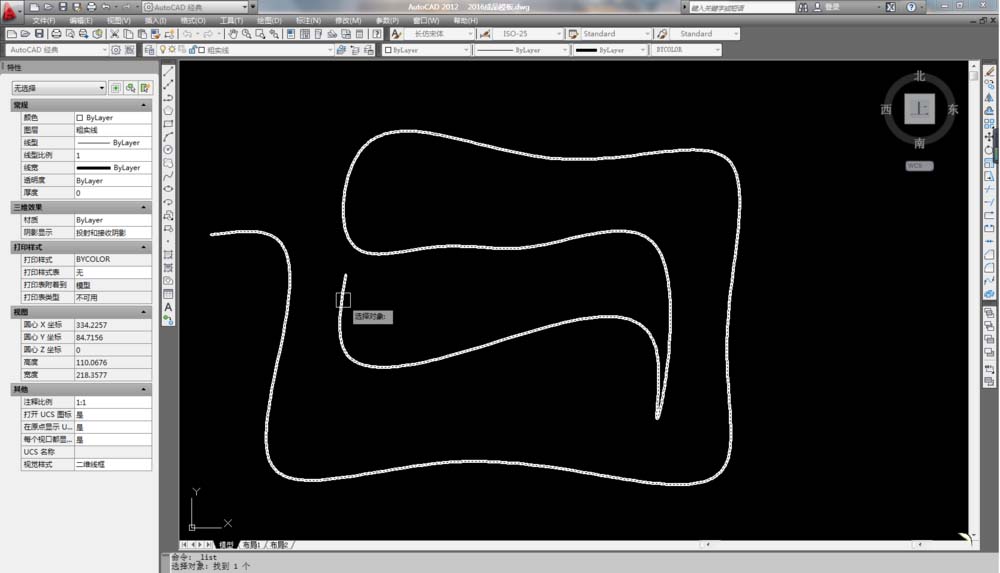

4、如下图所示，根据操作提示：选择对象。选择刚刚画的样条曲线

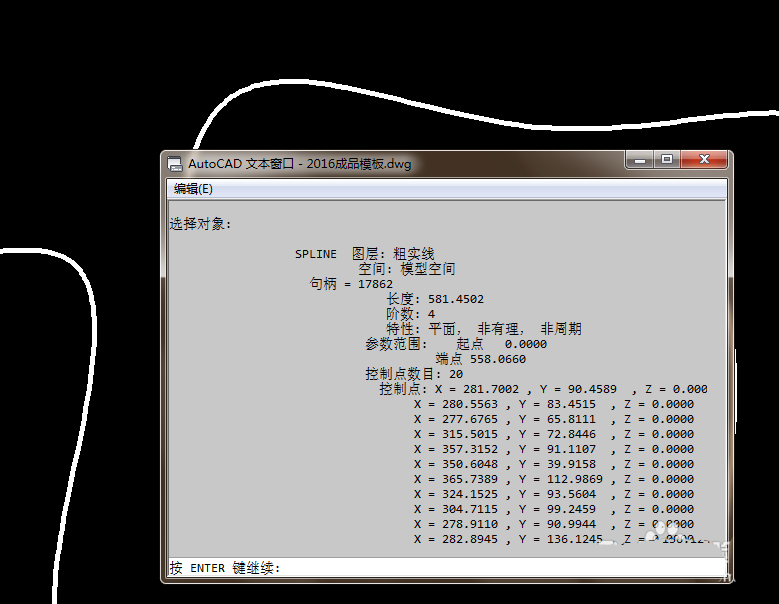

5、第4步中选择样条曲线之后，回车，就出现下图所示的对话框。

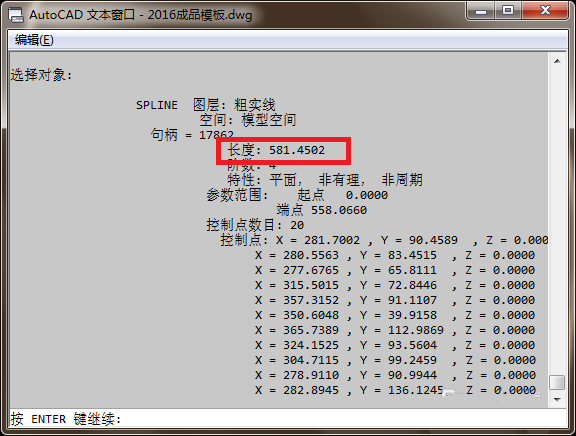

6、如下图所示，我们去对话框中寻找我们需要的信息，见下图红色框选，这就是样条曲线的长度。

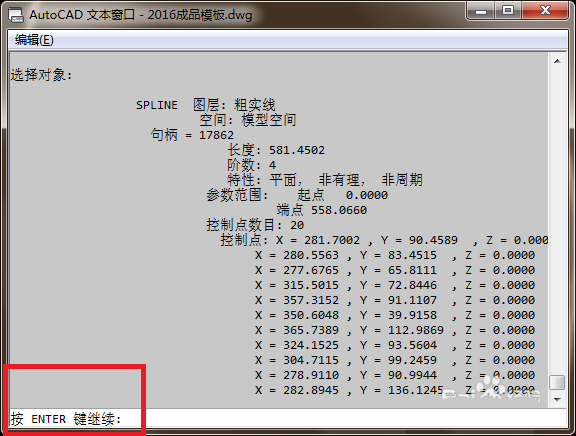

7、完成以上操作，我们就已经可以得出样条曲线的长度了，可以结束了，根据下图红色框选所示，继续“回车”，才能继续下去直至结束。

以上就是cad曲线测量长度的教程，希望大家喜欢，请继续关注武林网。
