CAD图纸图框为什么打印不出来 CAD图纸图框打印无法显示的解决方法

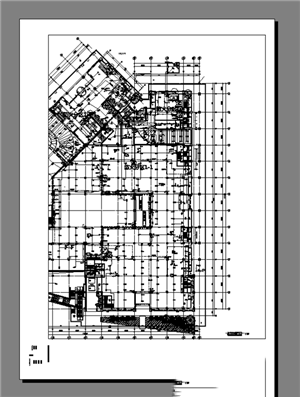

很多时候我们把图纸制作好之后准备打印出来，却发现CAD布局中显示都正确，但是打印出来没有图框，打印预览里面也没有显示出来，这是怎么一回事呢？又如何解决呢？

CAD图框打印不出来怎么办

1.打开图层管理器看看，因为CAD默认显示的视口数目是有限制的，如果图形中包含的视口超过默认中指定的数目，则必须关闭一个视口才能显示另一个视口。所以需要观察图框的层是不是在以depion..的图层上，CAD里那是个默认不打印的涂层，就是所有你分到这个图层上的对象，在打印时都是不显示的。还有你检查一下你缺少的部分图是不是也跟此图层有关。如果是的话，只要把你想显示而又没打印出来的对象归到别的图层上就可以了

2.检查打印设置：看有没有选择布满图纸以及居中打印

3.检查线条设置：设置一下打印样式表中线条，看一下打印线宽

4.输入命令 AUDIT 然后选Y 修复一下 然后你再打印看看

5.打印设置：在布局中打印 ，一定要勾选最后打印图纸空间

总结
