CAD图形怎么转换为面域?

cad中想要将由某些对象围成的封闭区域转换为面域，这些封闭区域可以是圆、椭圆、封闭的二维多段线和封闭的样条曲线等对象，也可以是由圆弧、直线、二维多段线、椭圆弧、样条曲线等对象构成的封闭区域。下面我们就来看看详细的教程。

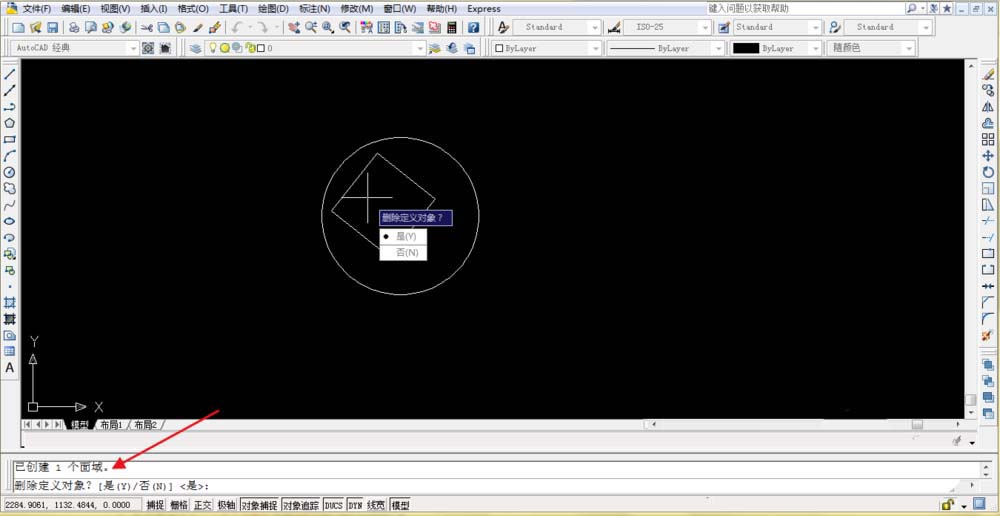

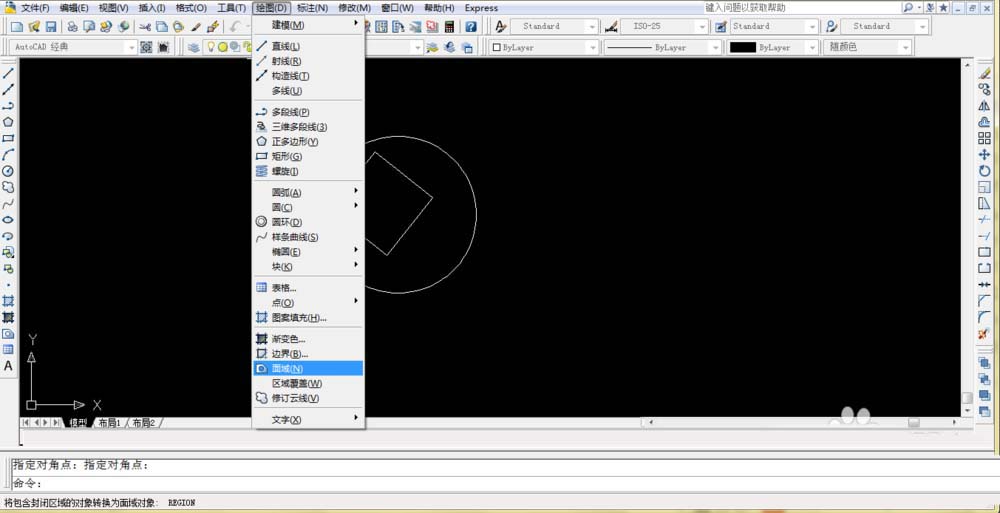

1、创建面域：要创建面域，可以选择“绘图”|“面域”命令(REGION)，或在“面板”选项板的“二维绘图”选项区域中单击“面域”按钮，然后选择一个或多个用于转换为面域的封闭图形，当按下Enter键后即可将它们转换为面域。因为圆、多边形等封闭图形属于线框模型，而面域属于实体模型，因此它们在选中时表现的形式也不相同。

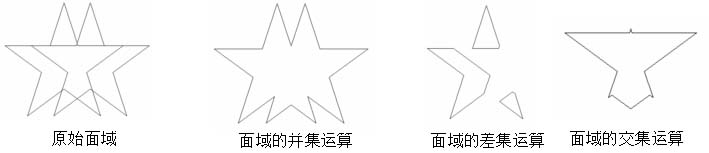

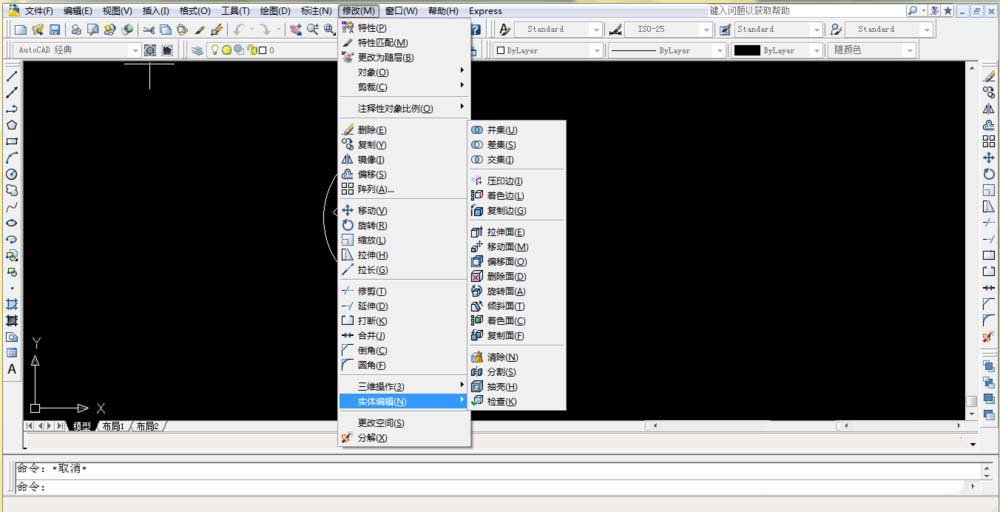

2、对面域进行布尔运算：布尔运算是数学上的一种逻辑运算，在AutoCAD绘图中对提高绘图效率具有很大作用，尤其当绘制比较复杂的图形时。布尔运算的对象只包括实体和共面的面域，对于普通的线条图形对象无法使用布尔运算。

3、面域对象除了具有一般图形对象的属性外，还具面对象的属性，其中一个重要的属性就是质量特性。

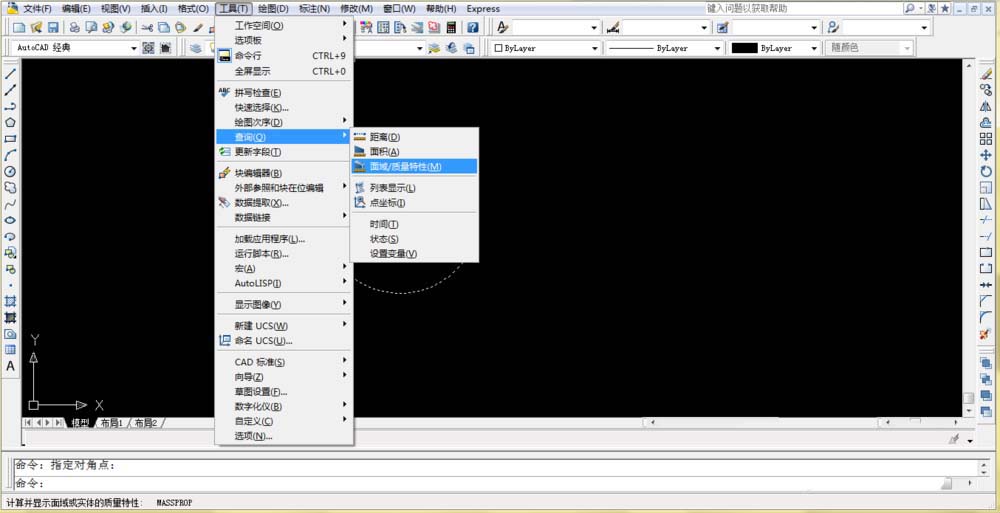

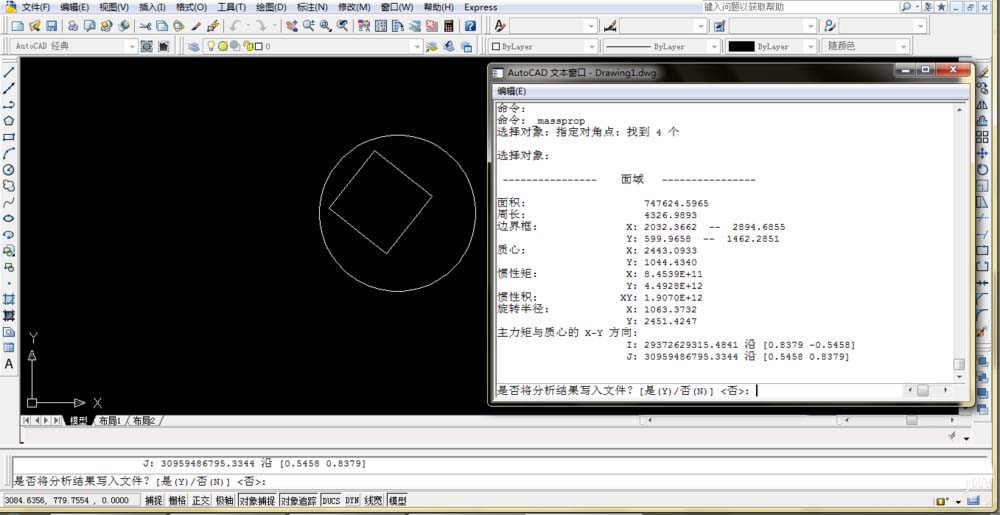

在AutoCAD 2008中，选择“工具”|“查询”|“面域/质量特性”命令(MASSPROP)，并选择要提取数据的面域对象，然后按下Enter键，系统将自动切换到“AutoCAD文本窗口”，并显示选择的面域对象的数据特性。

步骤总结如下：

（1）创建面域

（2）对面域进行布尔运算

（3）从面域中提取数据

以上就是cad2008图形转换成面域的教程，希望大家喜欢，请继续关注武林网。
