CAD图纸结构怎么添加标注并修改尺寸?

cad结构想要添加标注并修改尺寸，该怎么修改呢？下面我们就来看看详细的教程。

1、首先在功能栏中找到“注释”，注释的子功能栏中会有“标注”的功能按钮

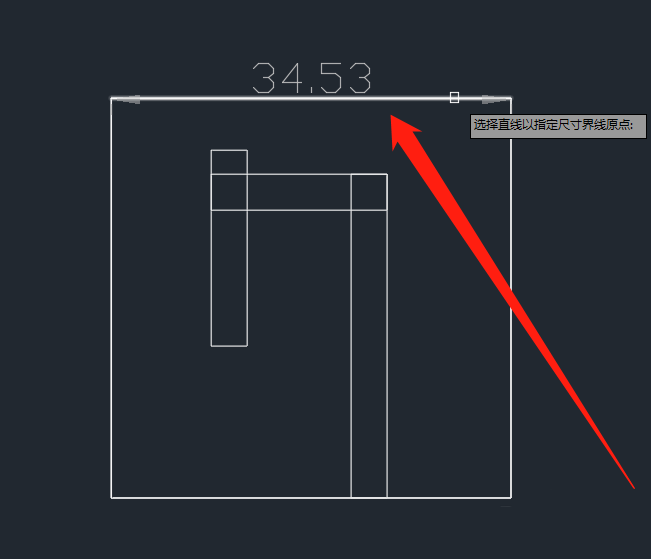

2、点击标注，然后回到图形结构中，点击选中要标记的线段，效果如图所示

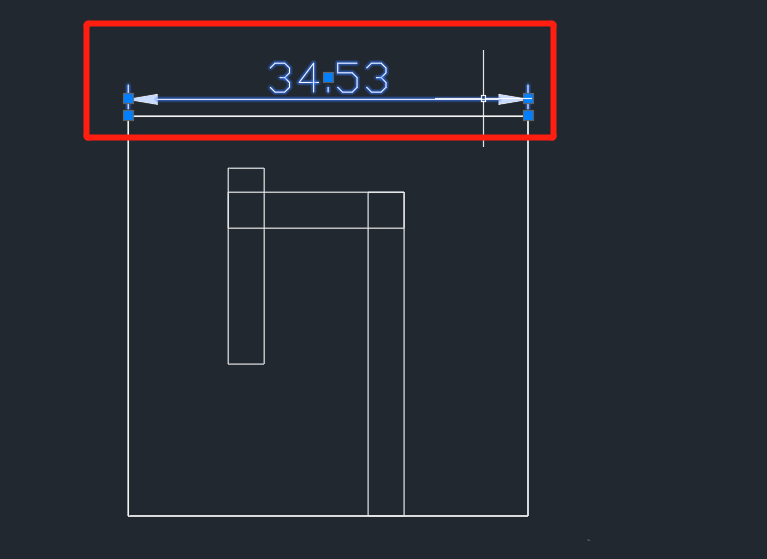

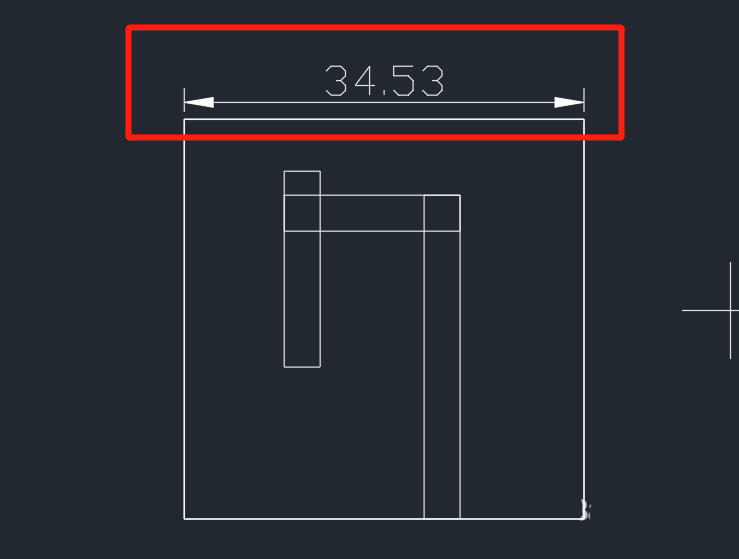

3、选中以后向上方拖一段距离，这样方便显示。然后点击esc按钮放弃再次选择对象，鼠标点击标注的部分，右键打开特性编辑栏，将鼠标放在选中部分的中心框的位置，将文字居中显示

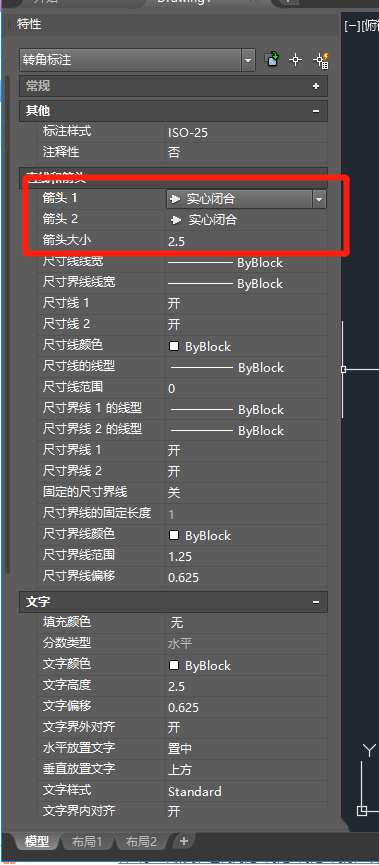

4、在特性修改栏中，找到箭头的部分，可以选中箭头，修改箭头的形状并进行大小的改变，

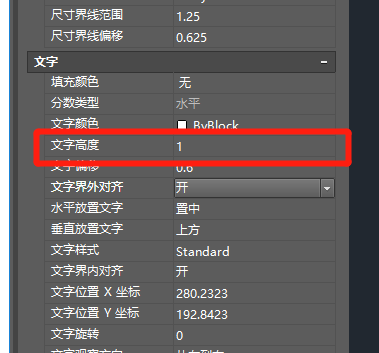

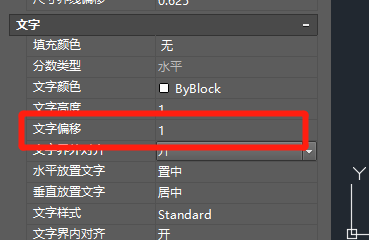

5、然后选择文字编辑部分，更改文字高度和偏移量，是修改文字的大小和距离标注线的远近，

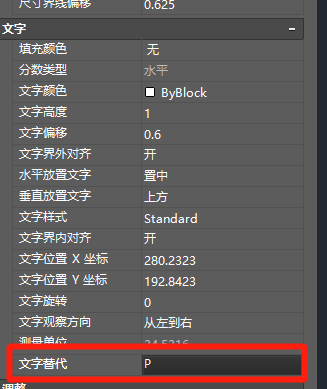

6、并在文字替代框里面填写对应的字母代替数字显示，或者使用公式代替，比如说P=1.0mm

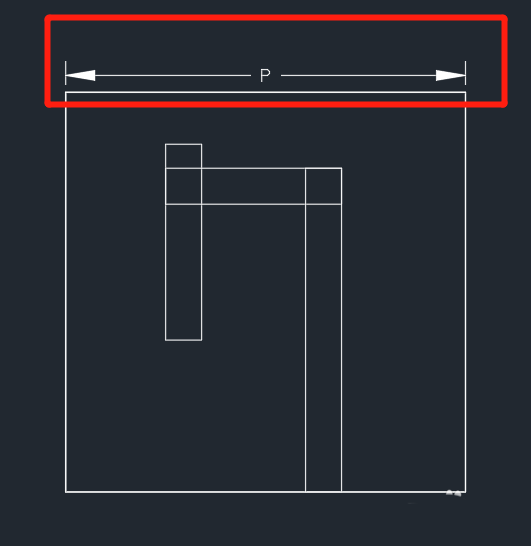

7、最后更改后的效果如图所示，操作起来还算是简单的了，不会的伙伴可以看看哈

以上就是cad结构标注的方法，希望大家喜欢，请继续关注武林网。
