CAD怎么绘制建筑平面图? cad平面图的画法

2020-07-20 12:56:20
字体:
来源:转载
供稿:网友

cad中想要绘制平面建筑图,该怎么绘制嗯?下面我们就来看看cad绘制平面建筑图的教程。

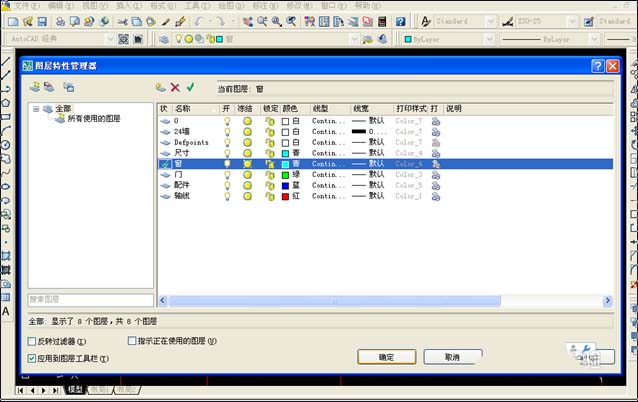

1、打开CAD进入主界面,点选格式--图层,进入图层特性管理器界面在右侧空白区右击,选择“新建图层”,输入名称后,点击颜色,选择为图层设置的颜色用以上方法建立将所有需要的图层后,点击确定退出图层。

注意:24墙为承重墙,线宽设置比其他部分要宽。

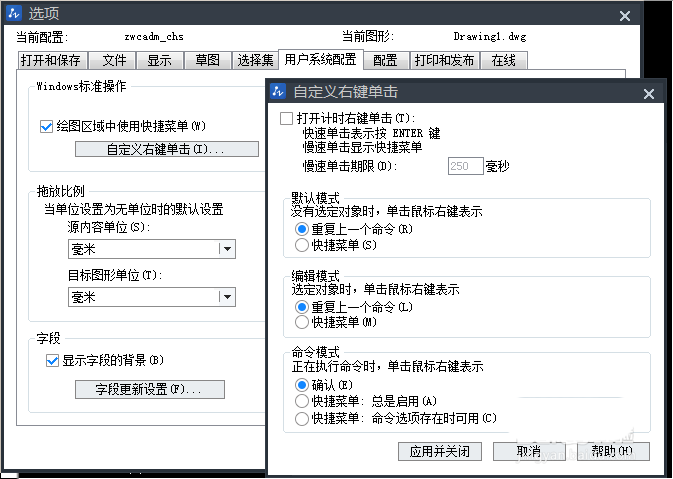

2、修改右键单击模式在编辑区右击,点选“选项”,进入“选项”设置界面。点选用户系统配置,点击“自定义右键单击”,设置单击右键的执行:在默认模式与编辑模式下为重复上一个命令,在命令模式下为确认。完成后点击应用并退出。修改后可以大大提高绘图速度。

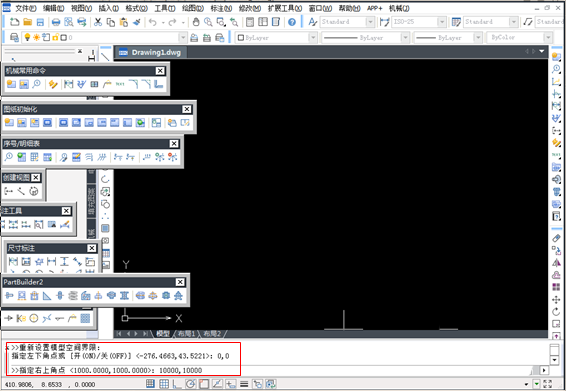

3、设置绘图界限:格式-图形界限-左下角点(0,0),右上角点(10000,10000)。

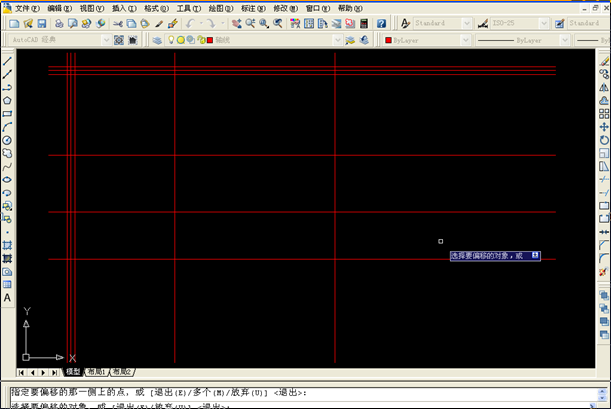

4、画定位轴线,点选绘图--直线,先画一条水平线,一条垂直线,其他用复制与偏移命令(修改里)输入数据获得。

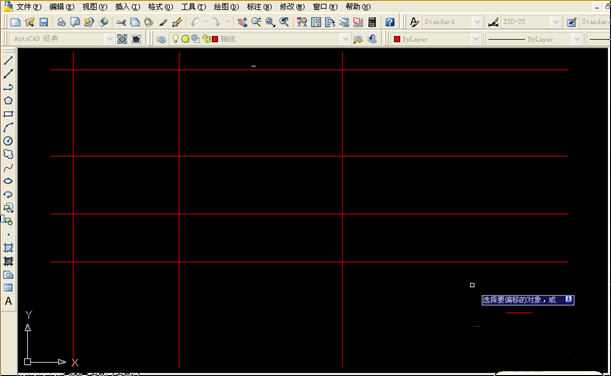

5、将轴线偏移一定的量(如100或120),两个方向都要偏移。

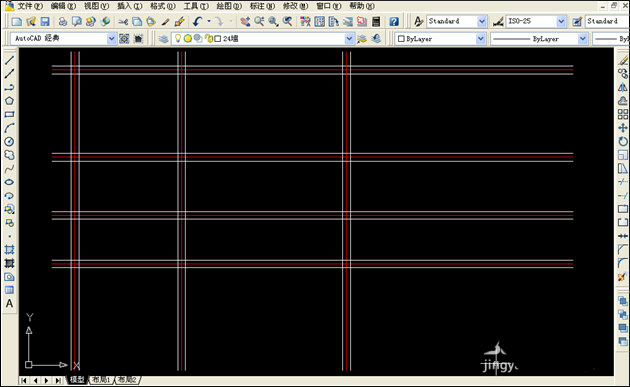

6、将偏移后的墙线修改到墙的图层中:选中偏移后的墙线,再点图层处的墙层,把图层换到墙层

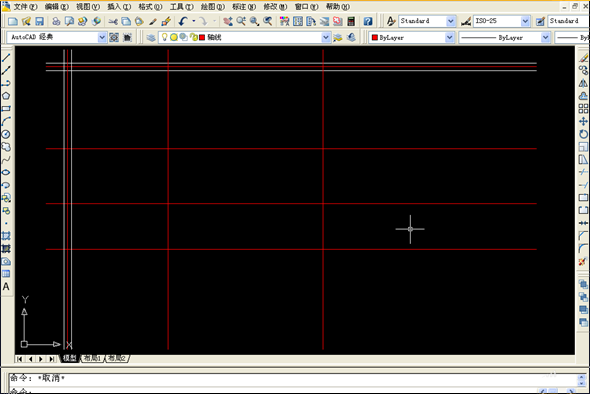

7、点选修改--复制,或直接利用复制命令,将墙线复制到每一个轴线处,然后关掉轴线层。

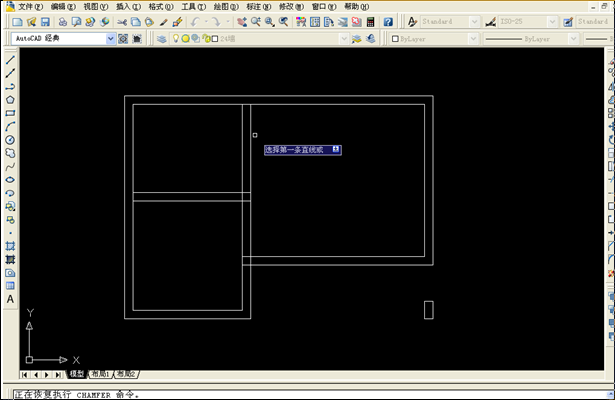

8、利用修剪、倒角命令完成大致的墙体修剪工作,留下必要的墙体线

上一页12 下一页 阅读全文
