CAD图纸怎么设置线型和线宽?

cad绘图的时候，经常需要对线的线型和线宽进行设置，以达到对更好的表达说明效果。该怎么设置线型和线宽呢？下面我们就来看看详细的教程。

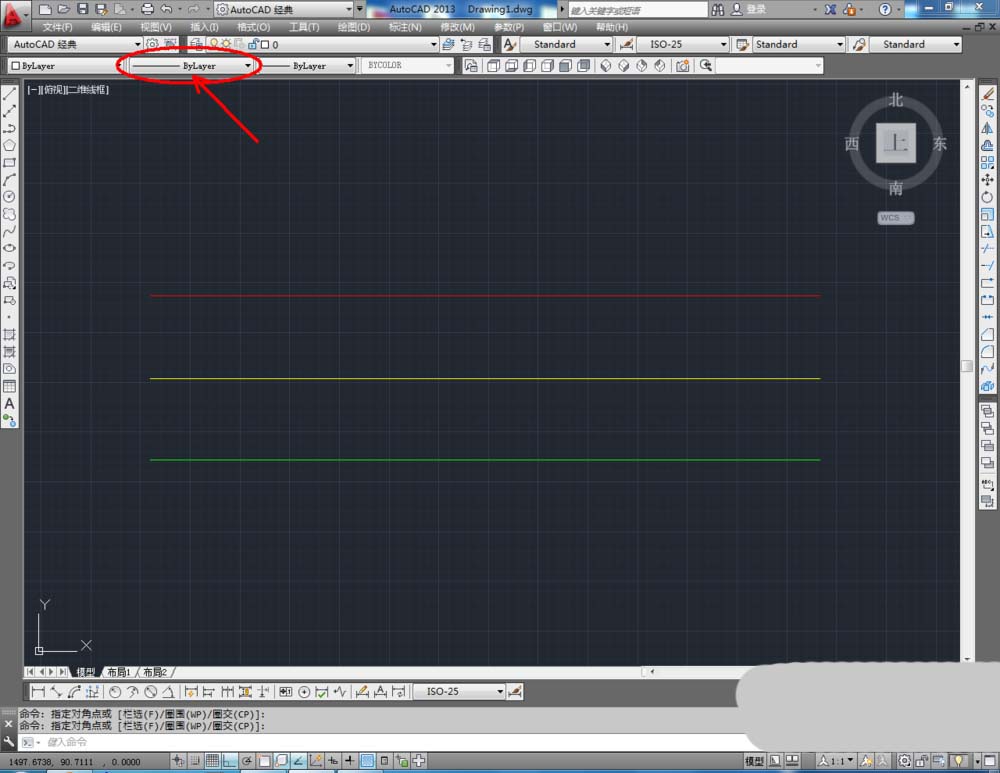

1、打开AutoCAD2013软件，点击【直线工具】，在作图区域绘制3条线段。点击颜色选择框，分别将3段线段设置为3种不同的图层颜色（如图所示）；

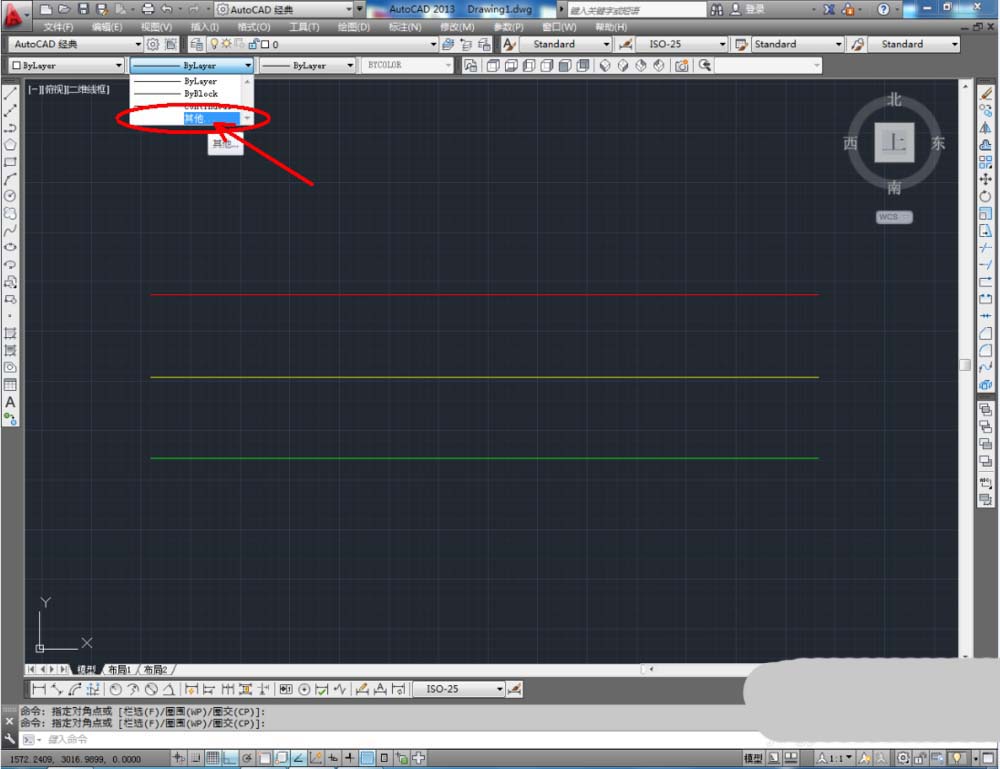

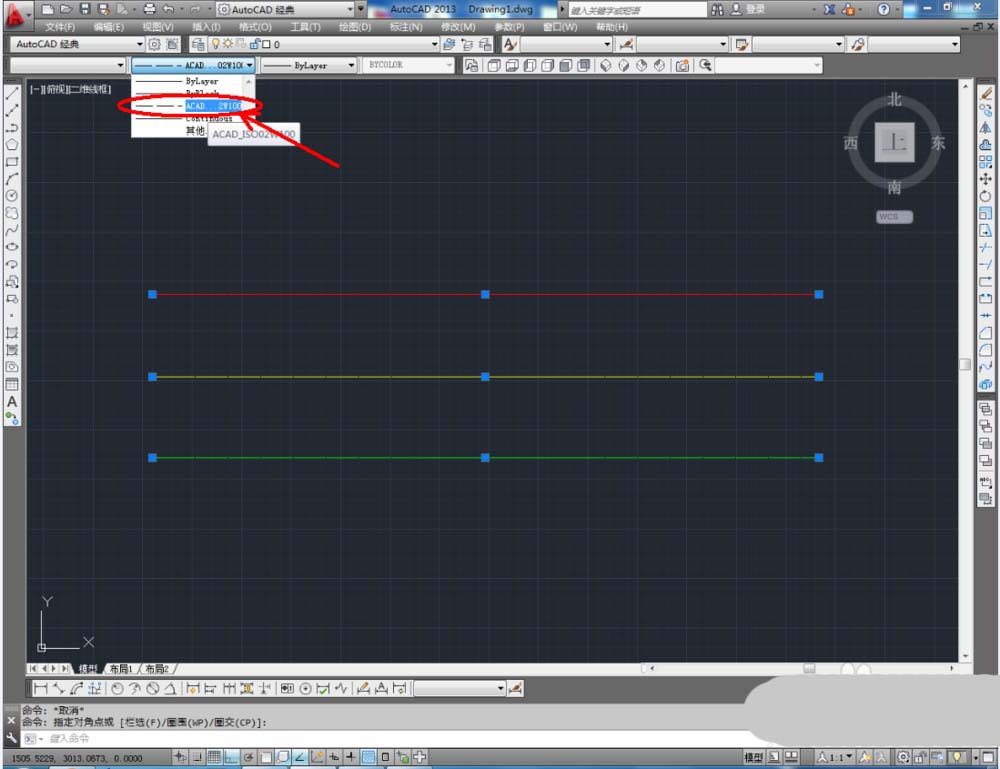

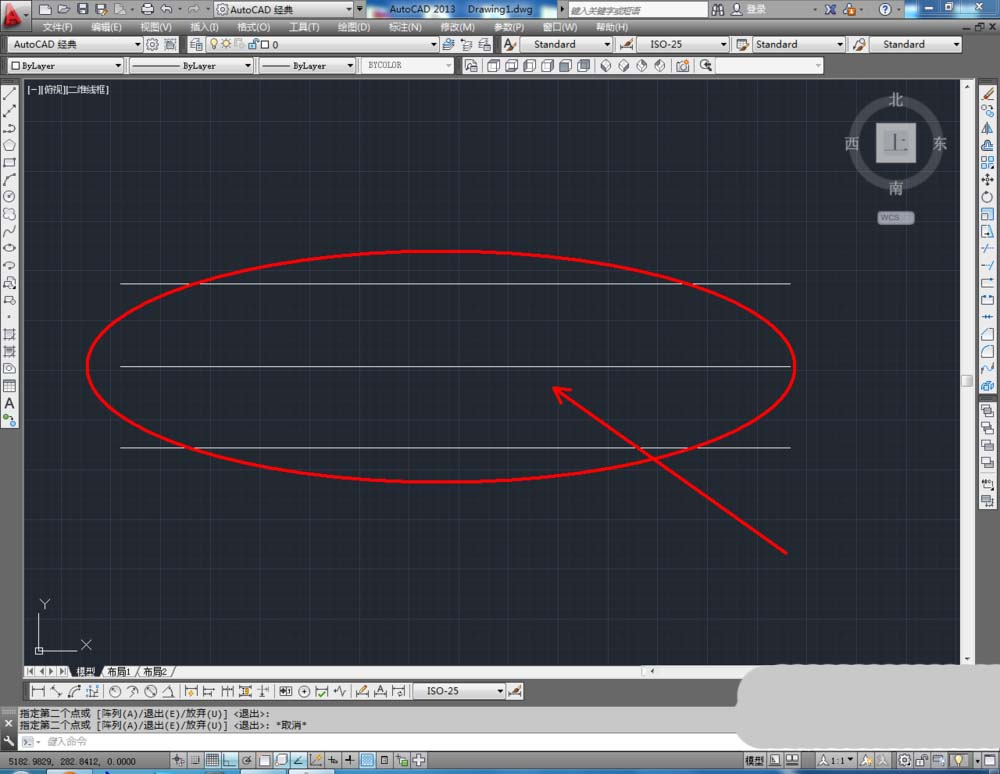

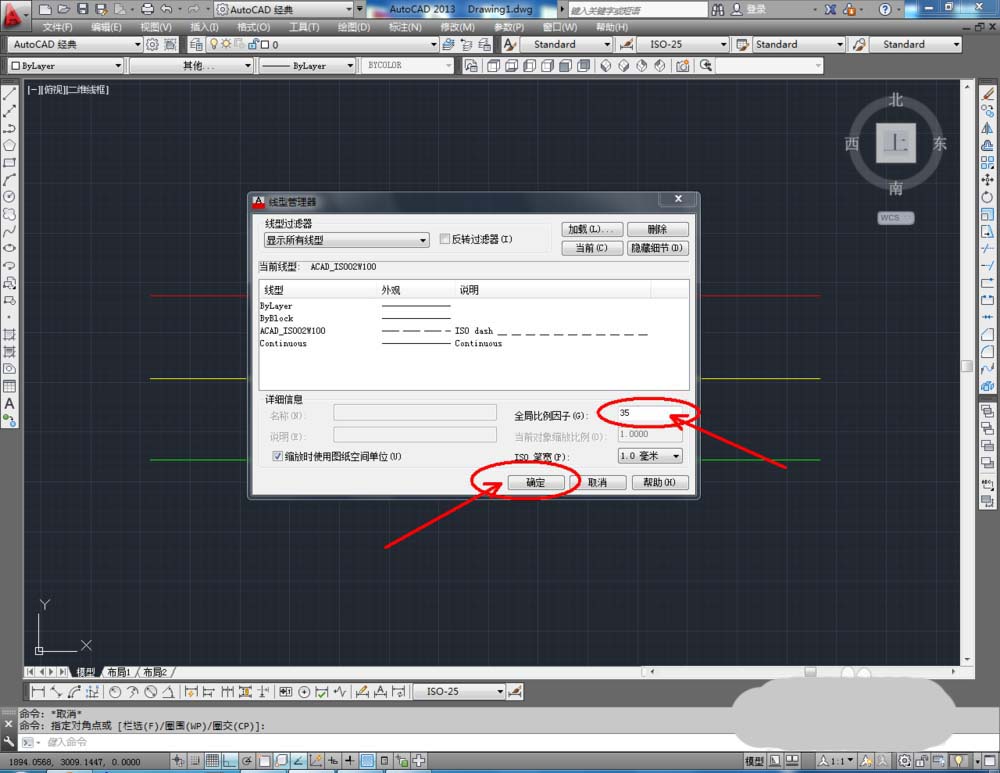

2、点击特性栏中的【线型控制】，点击【其他】，弹出线型管理器。点击【加载】，选中【IS002W100】点击【确定】。完成后，将线型设置为【IS002W100】（如图所示）；

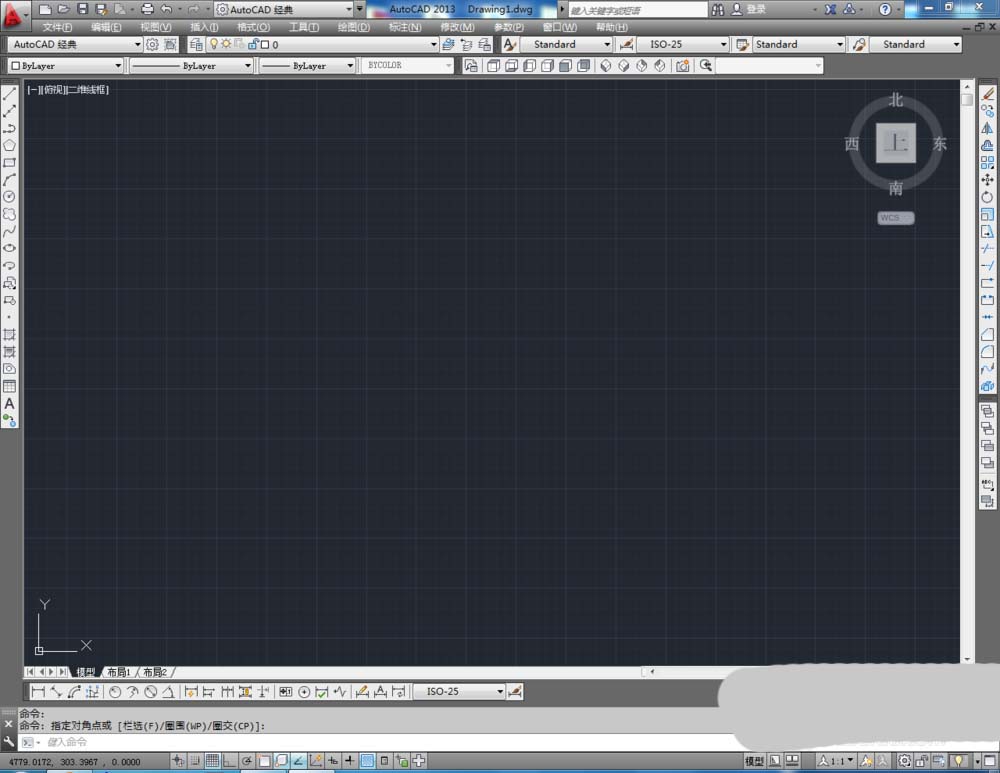

3、选中3段线段，点击【线宽控制】将线宽设置为0.8mm。点击下方【线宽】图标，预览设置好的线型和线宽效果（如图所示）；
