CAD怎么绘制双心形的图形?

cad中想要绘制一个双心组成的图形，该怎么绘制这个图形呢？下面我们就来看看详细的教程。

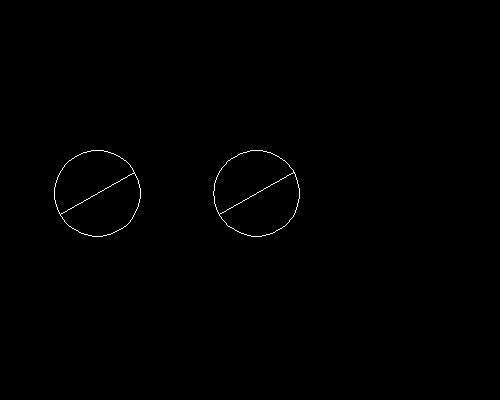

1、先画两个小圆，并画出其水平方向倾斜30°的直径。

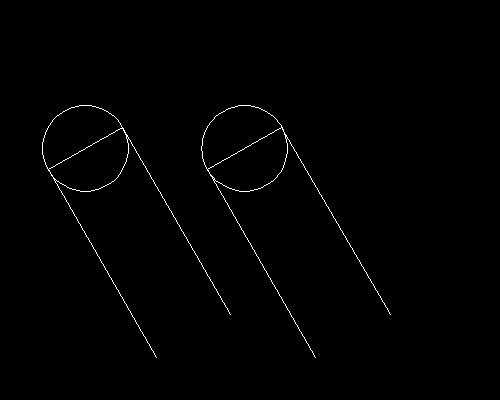

2、以直径端点为切点，分别作两圆的切线。

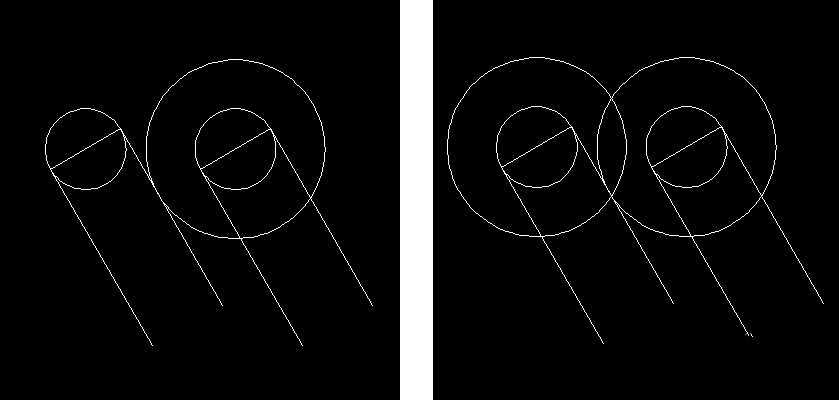

3、以右边圆心为原点，作大圆与左边圆切线相切。再将大圆复制到左边小圆圆心位置，作出两个同心圆环。

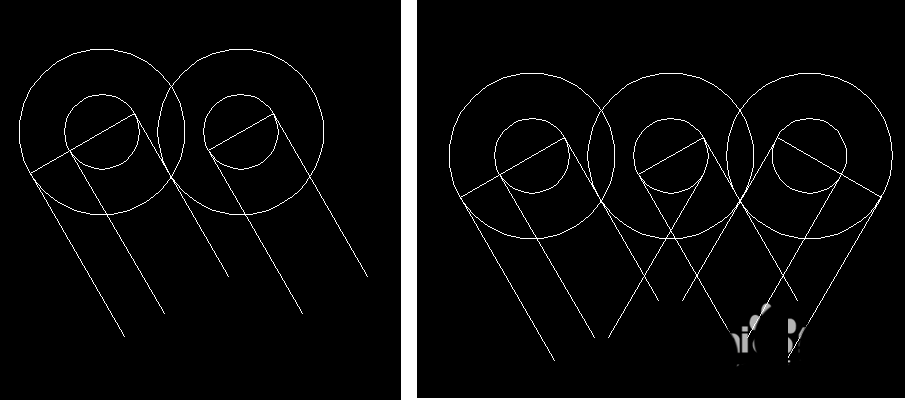

4、讲左侧小圆直径延长至于大圆相交，交点为切点作切线。以右侧小圆圆心为原点，将左侧圆及其切线镜像。

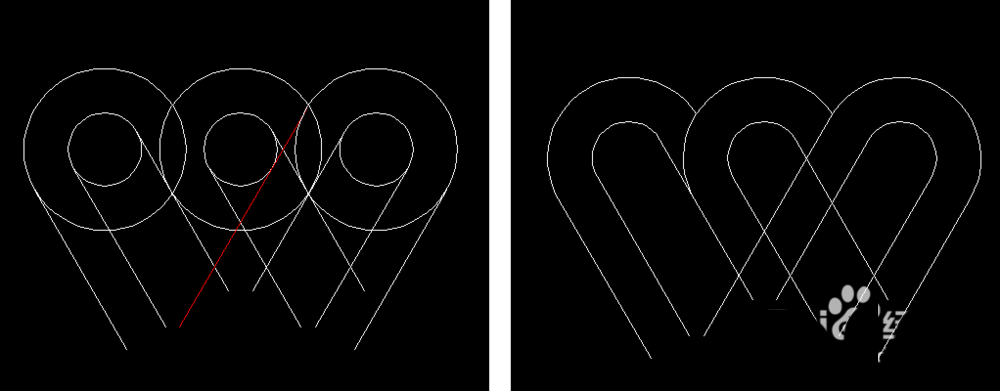

5、将图示红色线延长至与最右侧大圆相切。修剪所有的圆，保留上半部分。

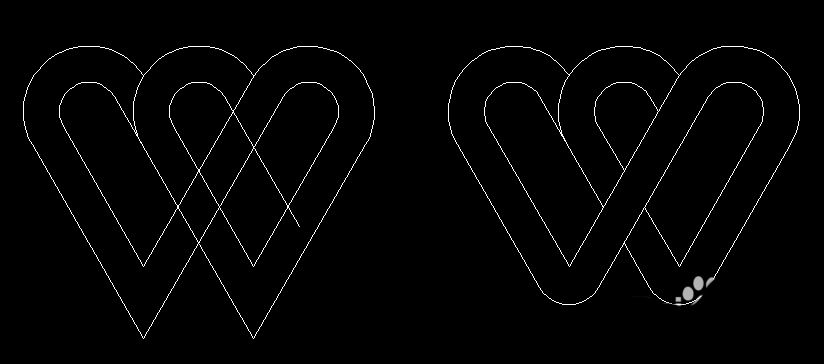

6、将切线延长相交，修剪多余的部分。在将底下尖角倒圆，基本图形绘制完毕。

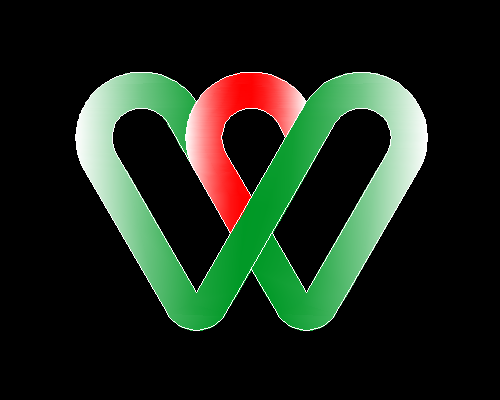

7、最后，上色自由发挥，连环双心就完成了。

以上就是cad绘制双心图形的教程，希望大家喜欢，请继续关注武林网。
