CAD怎么绘制三维立体的空心圆柱?

cad中想要制作一个空心圆柱，该怎么制作这个圆柱模型呢？下面我们就来看看cad建模空心圆柱模型的教程。

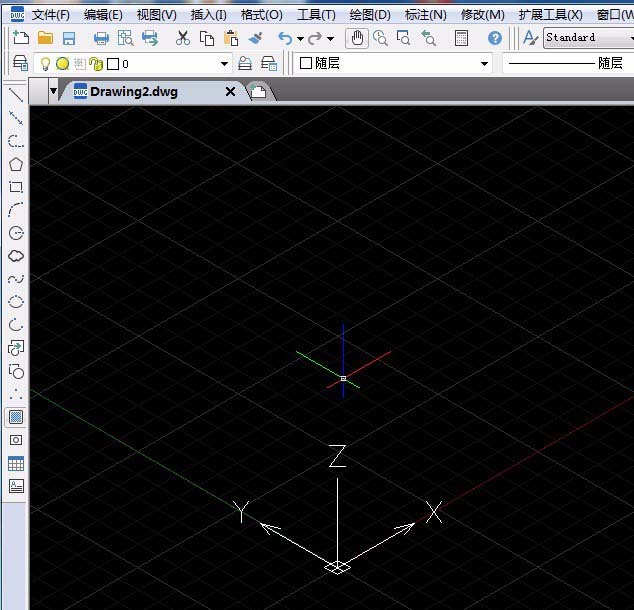

1、我们绘制圆柱就要用到三维模式，因为是立体的，所以我们先打开CAD切换到西南轴测图，进入到三维状态

2、接着我们知道圆柱的底面和顶面是一个圆形，那么我们首先就要绘制一个圆形，我们选择圆形工具

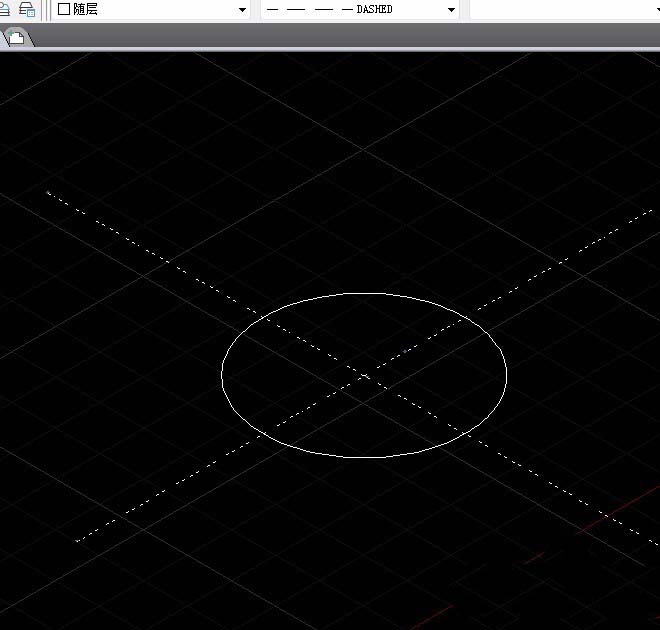

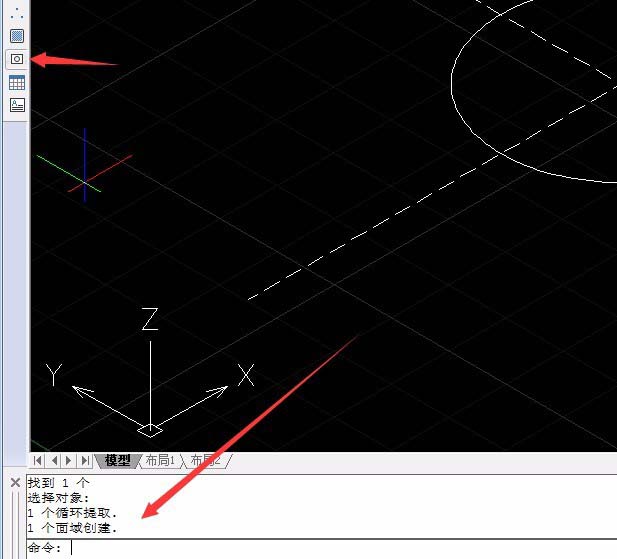

3、在我们刚开始绘制图形时要养成先画辅助线的习惯，这样对以后的学习有帮助，画好这个圆形之后我们要给它做成面域才可以，点击面域--选择图形--回车

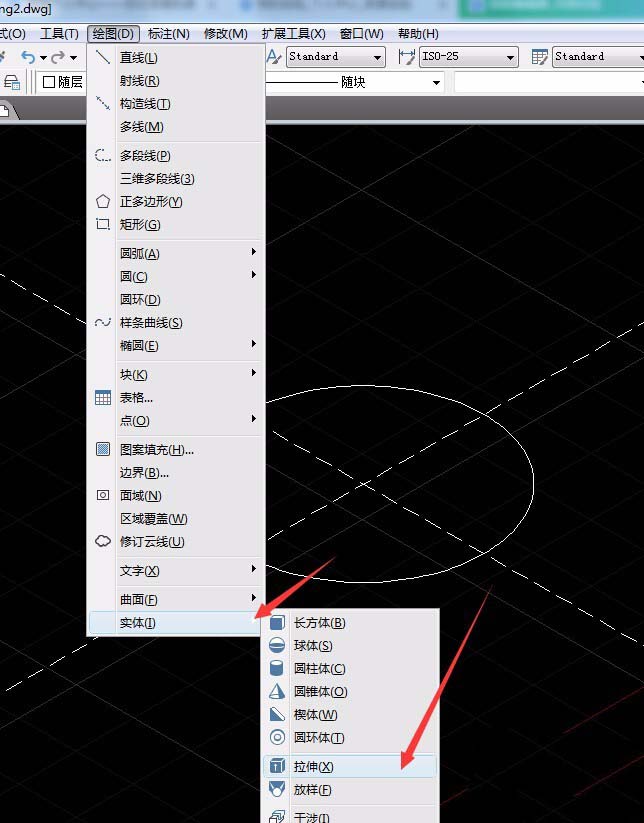

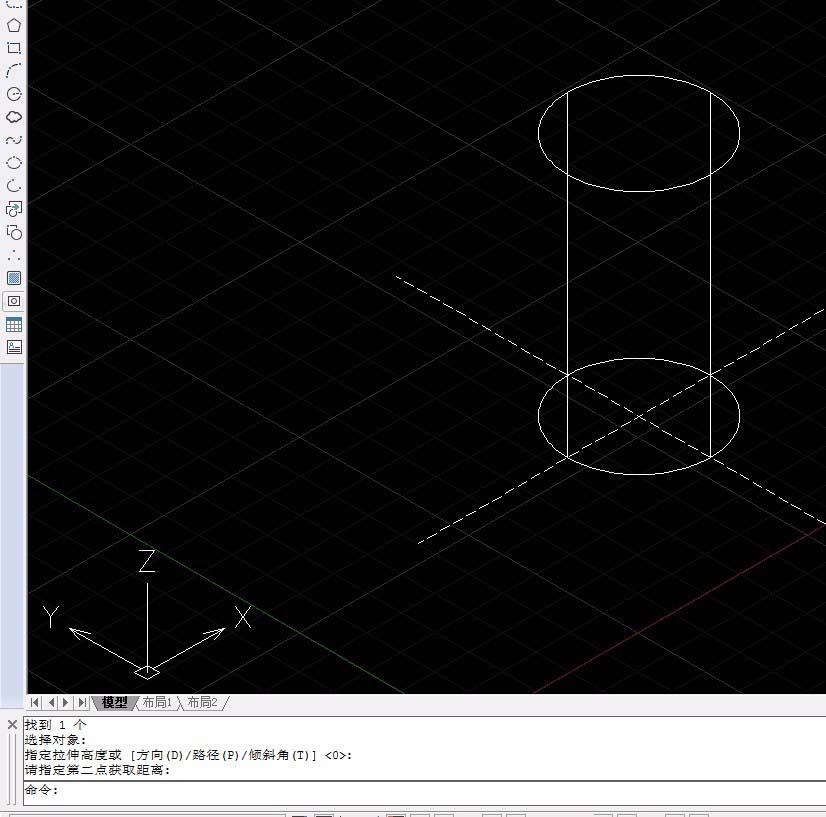

4、做好面域之后我们开始对它拉伸--绘图--实体--拉伸，我们可以看一下这个拉伸之后就是一个立体了，看着都是线条，填充之后才漂亮

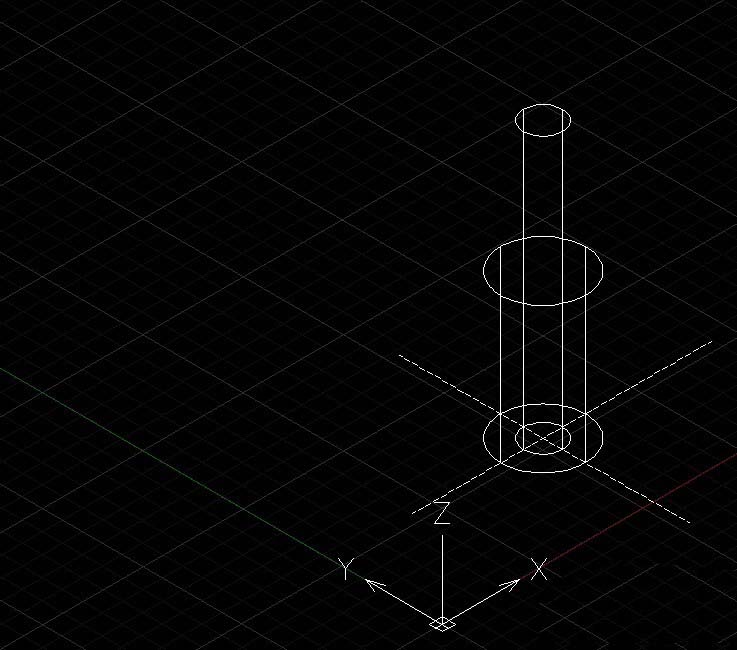

5、我们按照同样的方法再绘制一个小的立体圆柱，我们将小的圆柱画的高一点，方便操作，然后我们输入SUBTRACT差集的快捷键

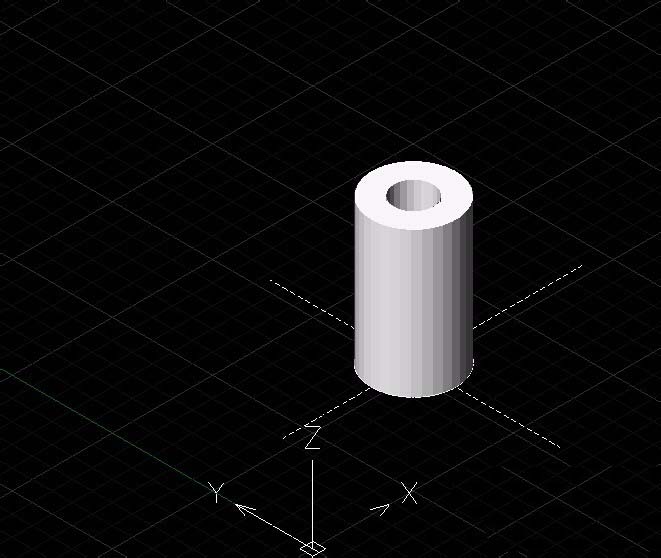

6、我们按照命令行里的提示，选择需要减去的圆柱即大的，然后选择小的，点击回车确认，然后我们填充一下颜色就好看了

以上就是CAD建模空心圆柱模型的教程，希望大家喜欢，请继续关注武林网。
