CAD布局视口怎么冻结一个图层?

cad中复杂的图纸有很多图层，想要东接一个图层，该怎么冻结呢？下面我们就来看看在布局的视口里面冻结图层的方法，主要掌握layfrz和layvpi两个冻结图层的常用命令，下面我们就来看看详细的教程。

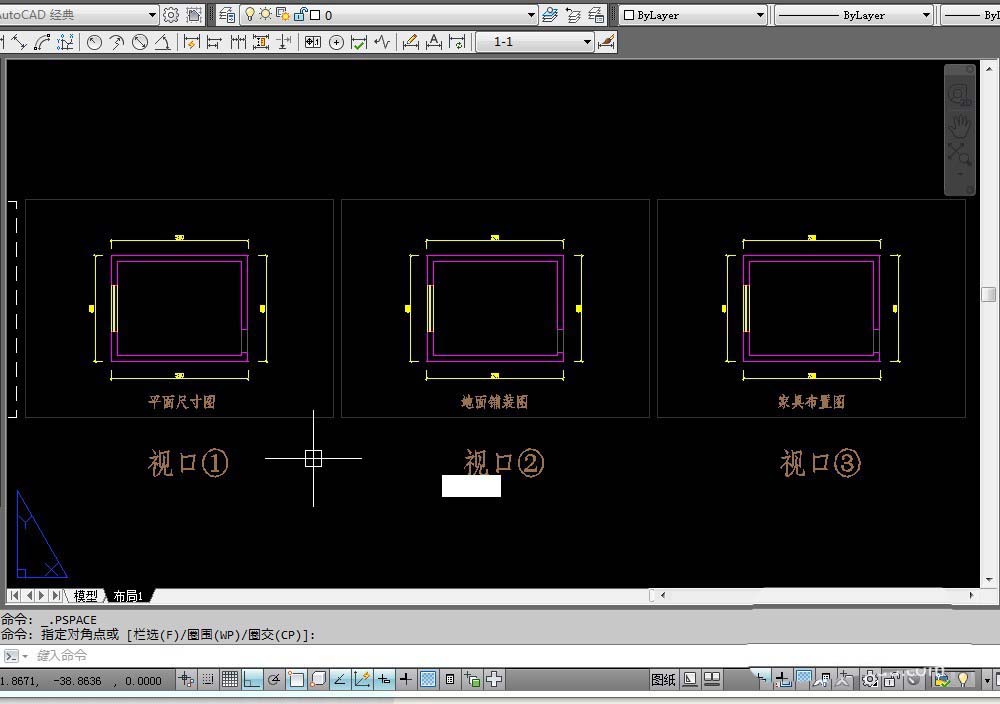

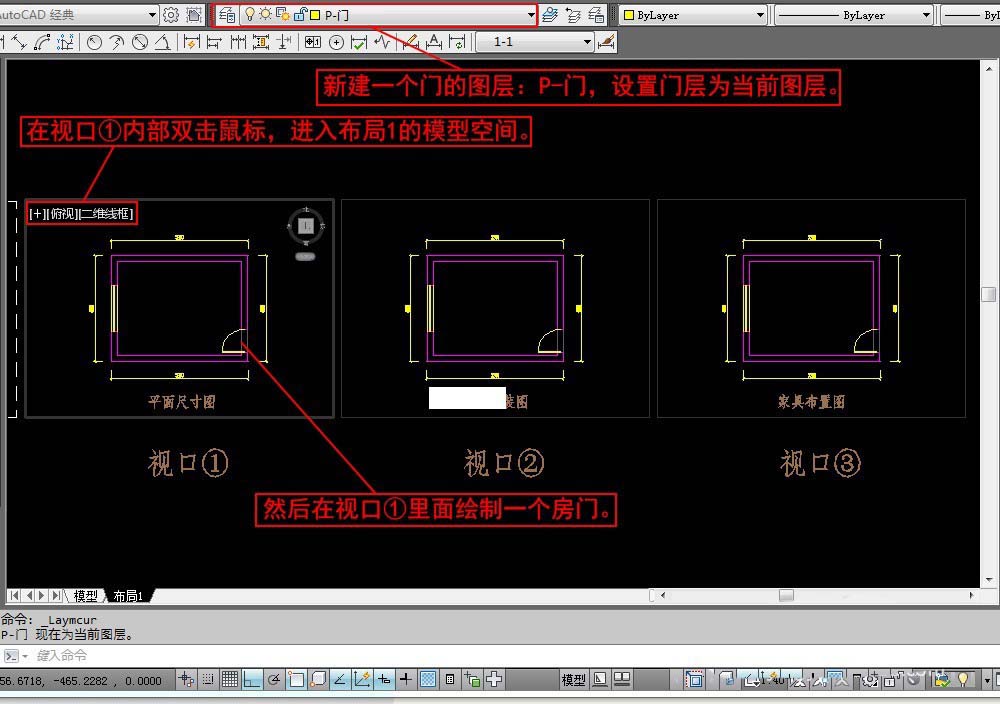

1、如图所示布局1有3个视口。在视口①内部双击鼠标，进入布局1的模型空间。新建一个门的图层：P-门，设置门层为当前图层。然后在视口①里面绘制一个房门。在视口②，视口③中当然也会看到这个门。

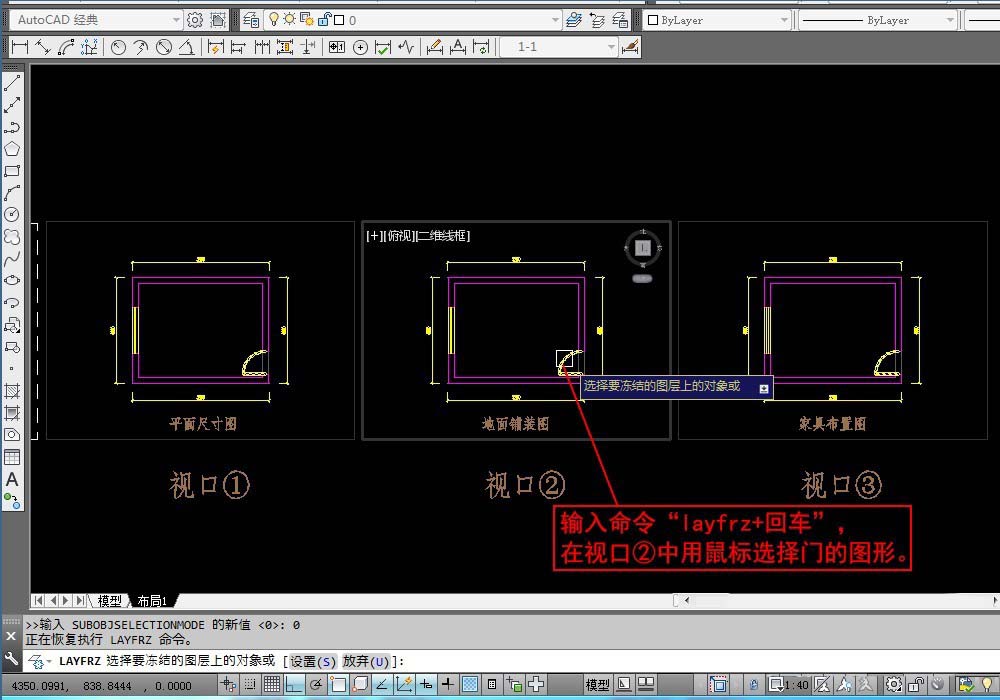

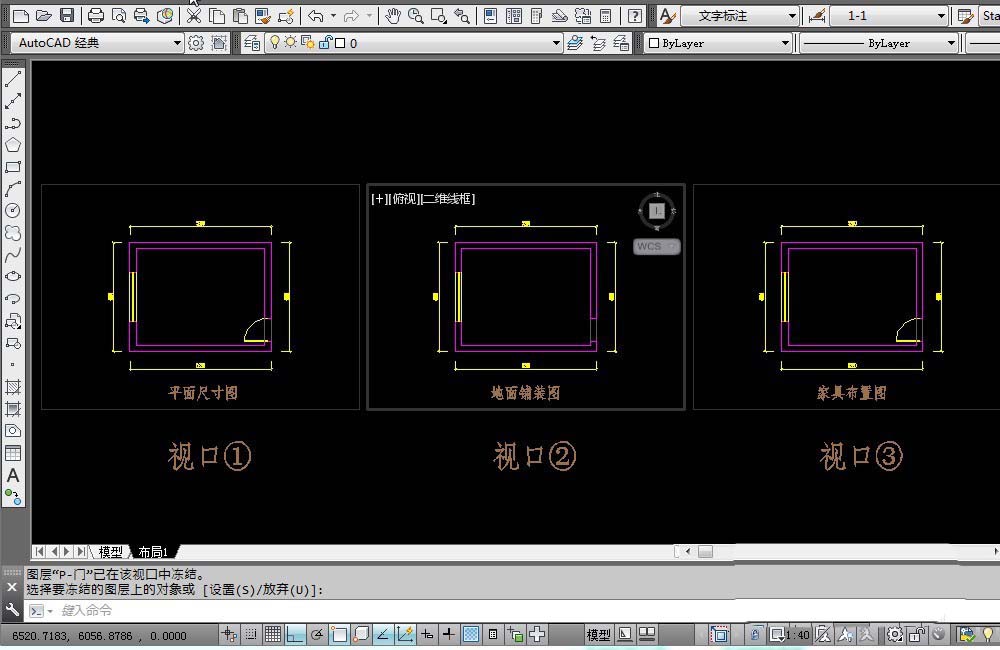

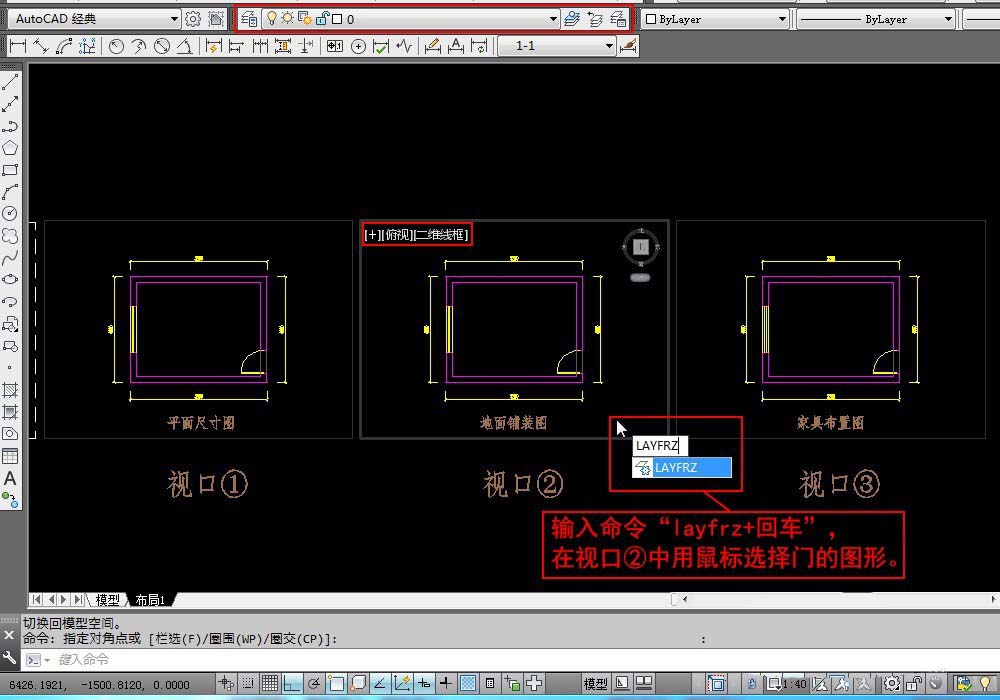

2、现在我们需要在视口②冻结门图层。输入命令“layfrz+回车”，在视口②中用鼠标单击门的图形。就可以在视口②冻结门图层。“layfrz+回车”就是在当在当前视口冻结选择对象所在的图层。

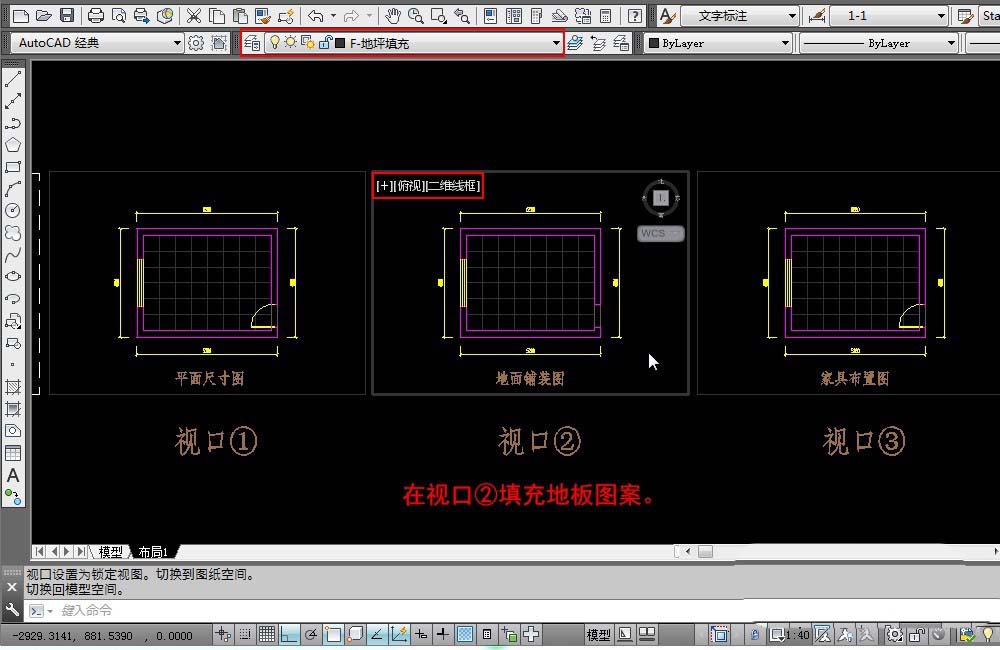

3、建立一个新图层：F-地坪填充，设置为当前图层。在视口②填充地板图案。当然在视口①和视口③也会看到填充的图案。

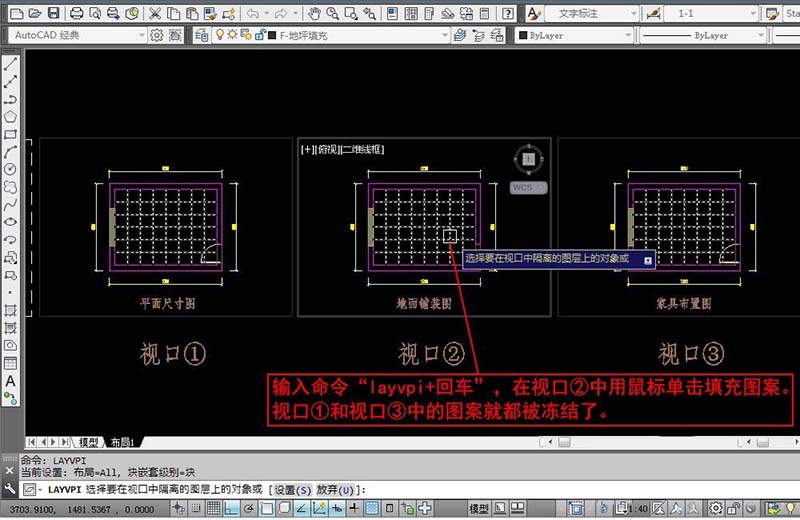

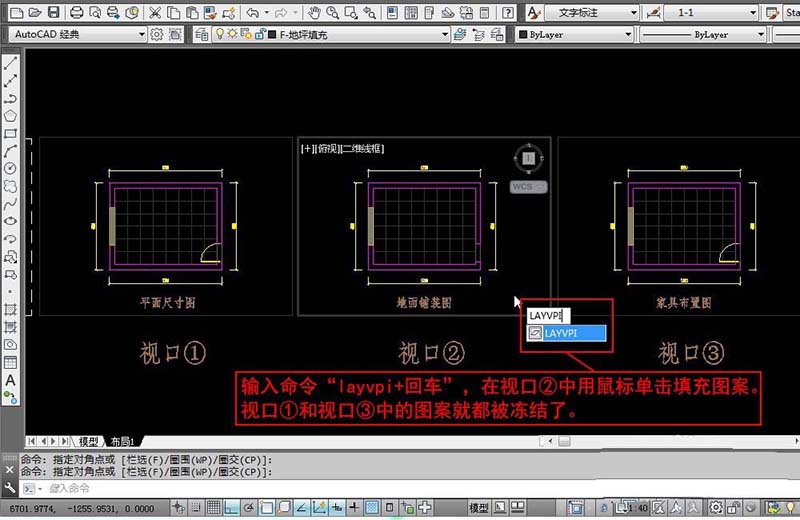

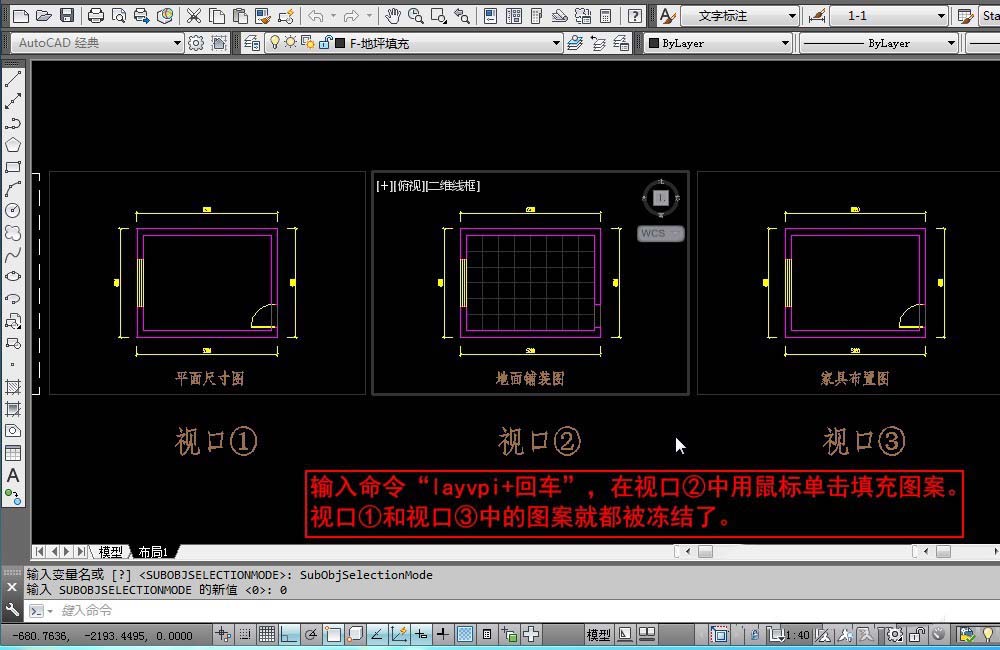

4、现在我们需要在视口②之外的其它视口冻结填充图层。输入命令“layvpi+回车”，在视口②中用鼠标单击填充图案。视口①和视口③中的图案就都被冻结了。“layvpi+回车”就是在当前视口之外的其它所有视口冻结当前选择对象所在的图层。

5、在视口中冻结图层，只要我们掌握好layfrz和layvpi命令就能够事半功倍。“layfrz+回车”就是在当在当前视口冻结选择对象所在的图层。“layvpi+回车”就是在当前视口之外的其它所有视口冻结当前选择对象所在的图层。

以上就是CAD布局视口冻结一个图层的教程，希望大家喜欢，请继续关注武林网。
