cad怎么显示垂足? cad垂足捕捉命令的用法

CAD中想要使用垂足捕捉功能，该怎么使用嗯？下面我们就来看看详细的教程。

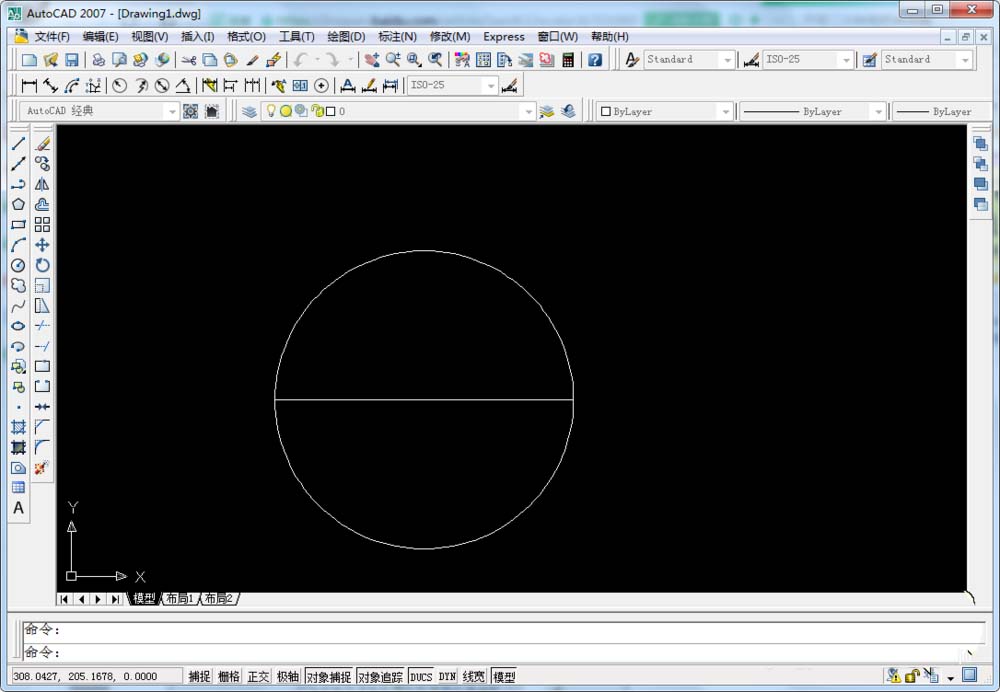

1、我们首先打开CAD软件然后画出一个参考的几何图形，如图所示；

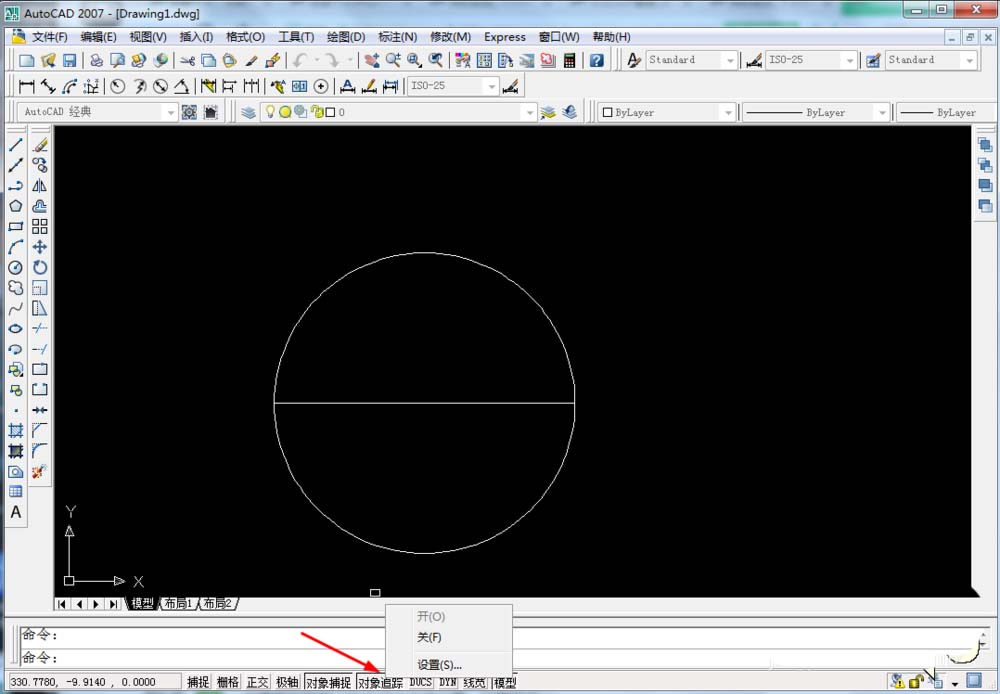

2、接着我们在cad软件界面下端的工具栏中找到对象捕捉选项并右键单击，如图所示；

3、右键单击对象捕捉选项后我们在弹出的选项中选择设置，如图所示；

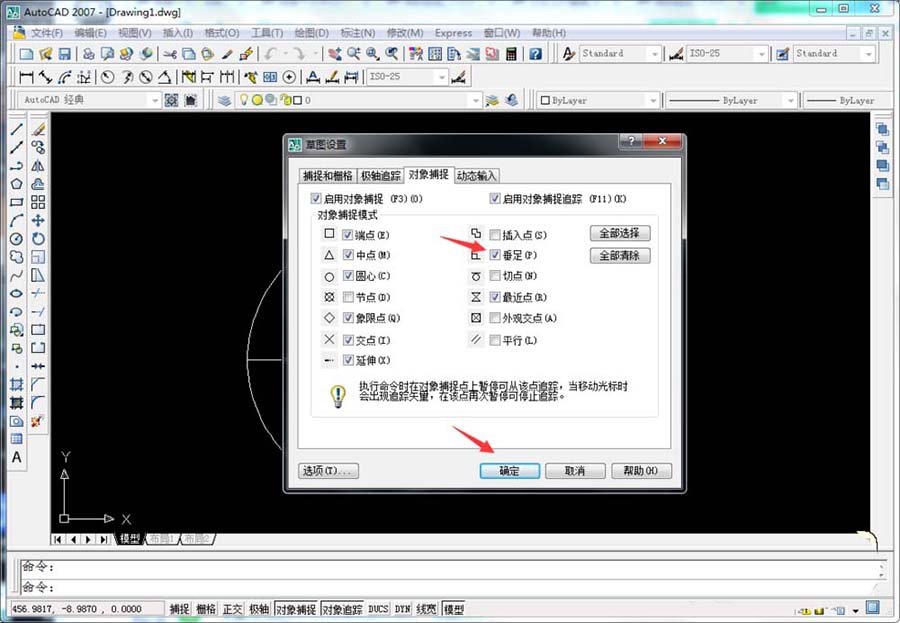

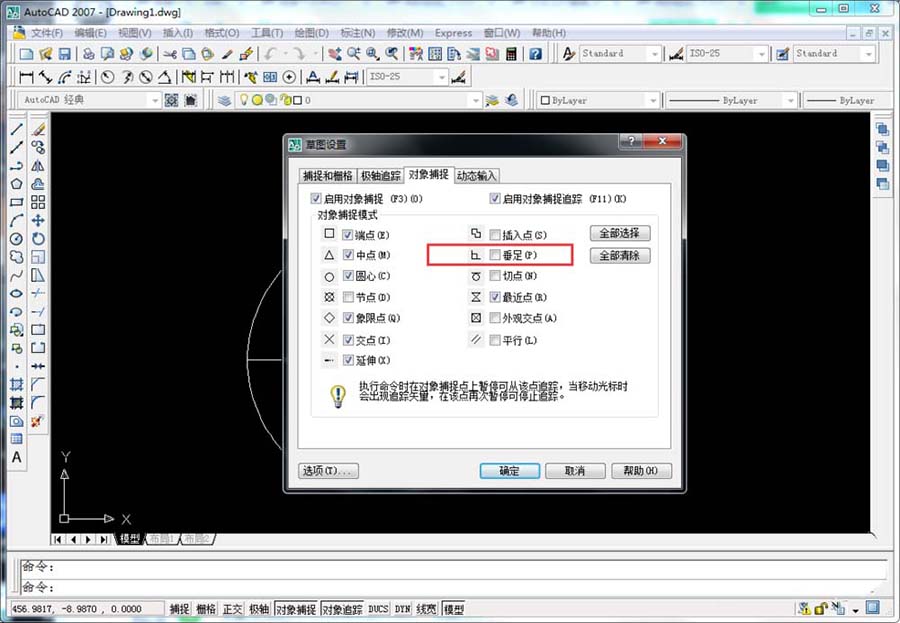

4、在草图设置中我们找到垂足选项并在前面打上对号，如图所示；

5、我们完成设置后点击确定按钮进行确认，如图所示；

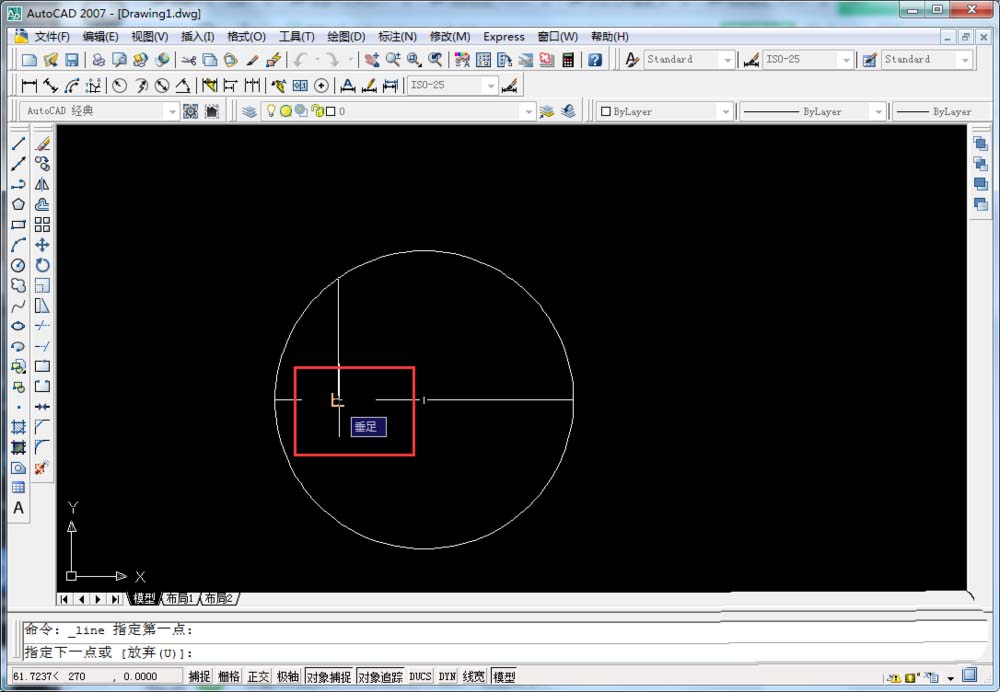

6、这样我们进行绘图时就可以显示垂足了，如图所示。

以上就是cad垂足捕捉功能的使用方法，希望大家喜欢，请继续关注武林网。
