CAD怎么绘制类似传送轮带的平面图?

cad中绘制平面图形很方便，想要画一个失灵的零件平面图，该怎么绘制呢？下面我们就来看看详细的教程。

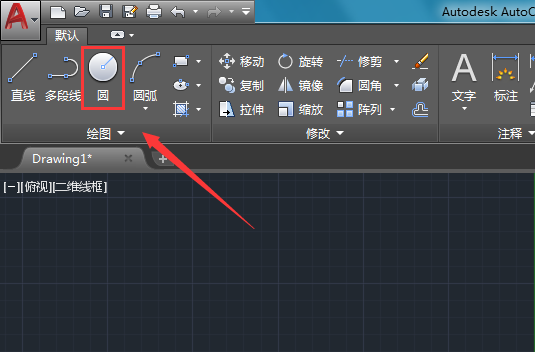

1、双击将CAD这款软件打开，然后在绘图里找到圆形选项，如图所示：

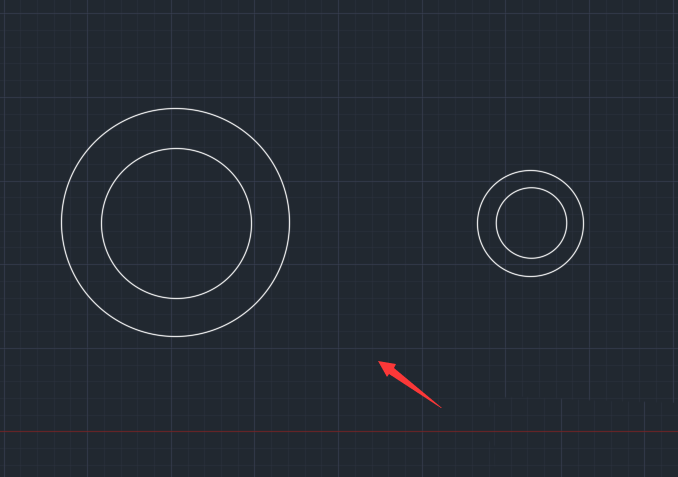

2、选择圆形我们在绘图区里绘制出一大一小两个环形，如图所示：

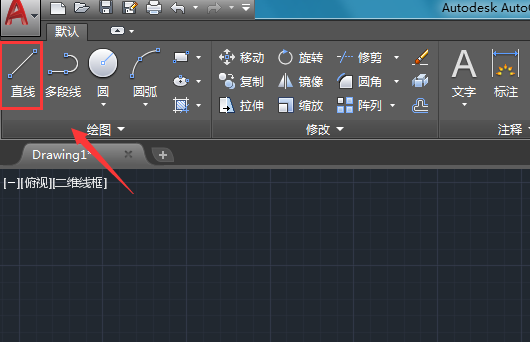

3、绘制好环形之后我们再在绘图里找到直线选项，如图所示：

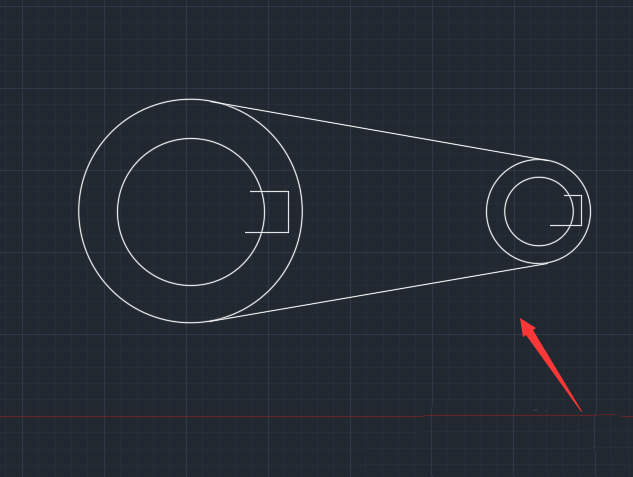

4、选择直线选项在图中画出两个环形的切线，然后再在小圆上画出键槽口，如图所示：

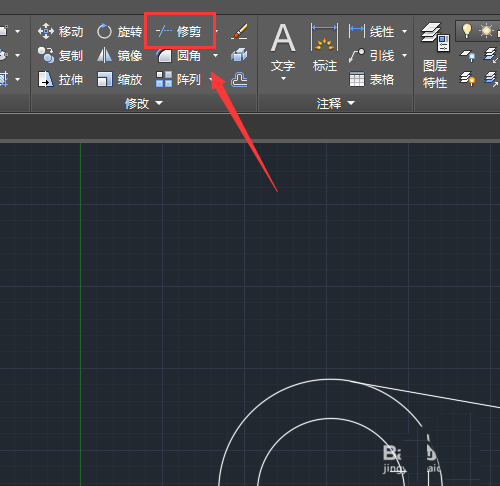

5、绘制好图形之后，我们再在修改里找到修剪选项，如图所示：

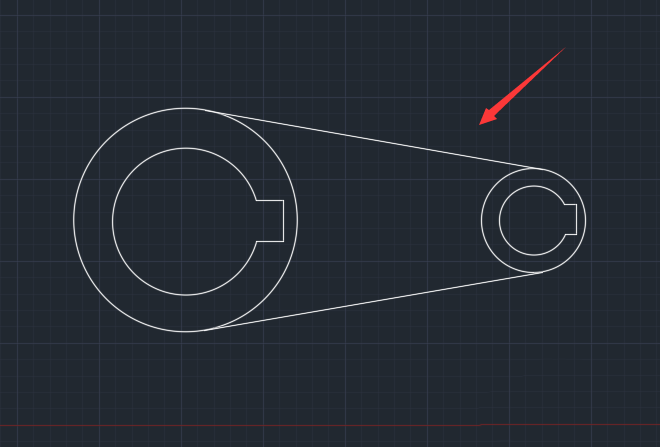

6、选择修剪选项我们将小圆上面的键槽口处进行修剪，最后的效果如图所示：

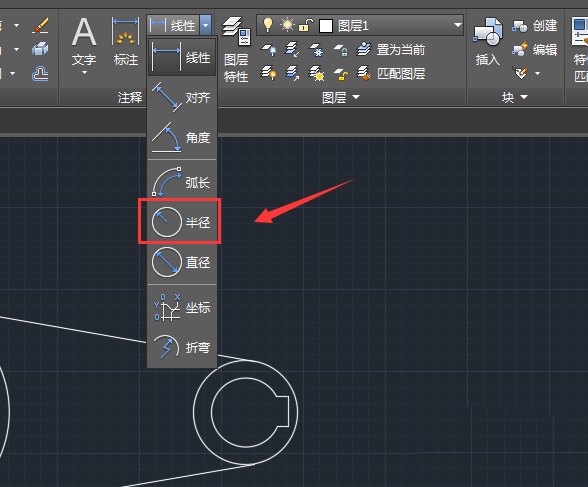

7、修剪好之后，我们再在标注里找到线性选项，点击该选项在其下拉菜单那里找到半径选项，如图所示：

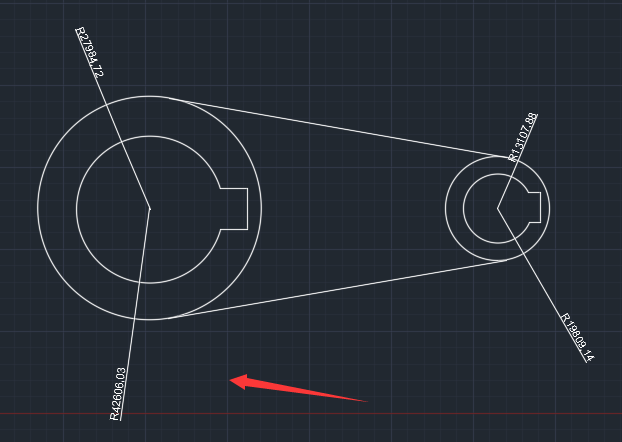

8、点击半径选项对我们的绘制的图形进行标注，这样我们传动轮图形就绘制好了，如图所示：

以上就是cad绘制零件平面图的教程，希望大家喜欢，请继续关注武林网。
