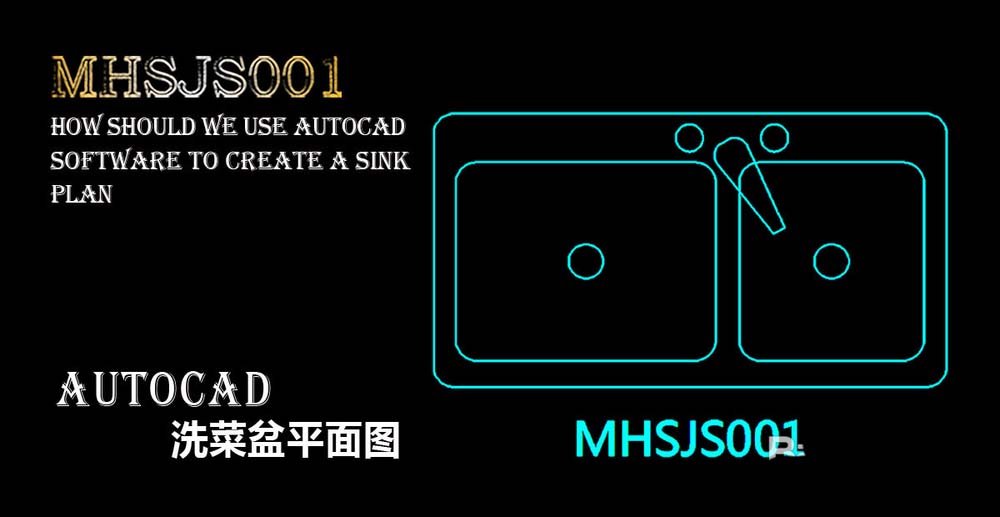

cad怎么画洗菜盆平面图? 洗菜盆cad平面图画法

cad绘制住宅平面布置图的时候，特别是对厨房区域的绘制时，需要使用到洗菜盆图块该怎么绘制洗菜盆平面图呢？下面我们就来看看详细的教程。

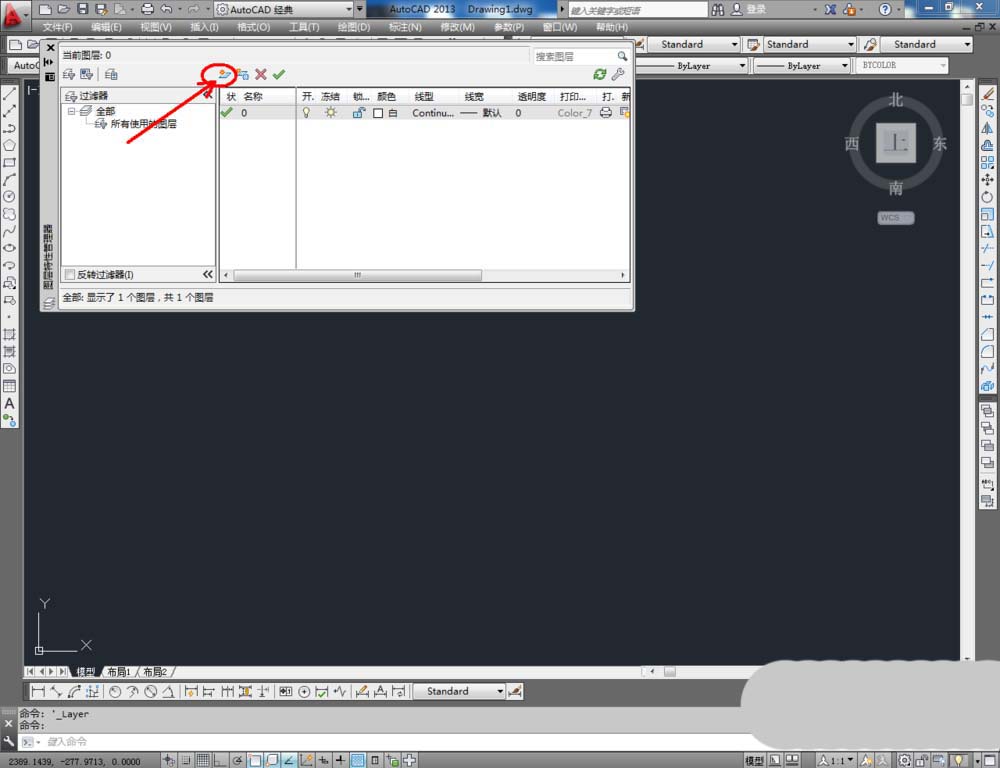

1、打开AutoCAD 2013软件，点击【图层特性管理器】，点击【新建图层】，将图层命名为：洗菜盆。点击色块，按图示设置一个图层颜色，完成洗菜盆图层的设置（如图所示）；

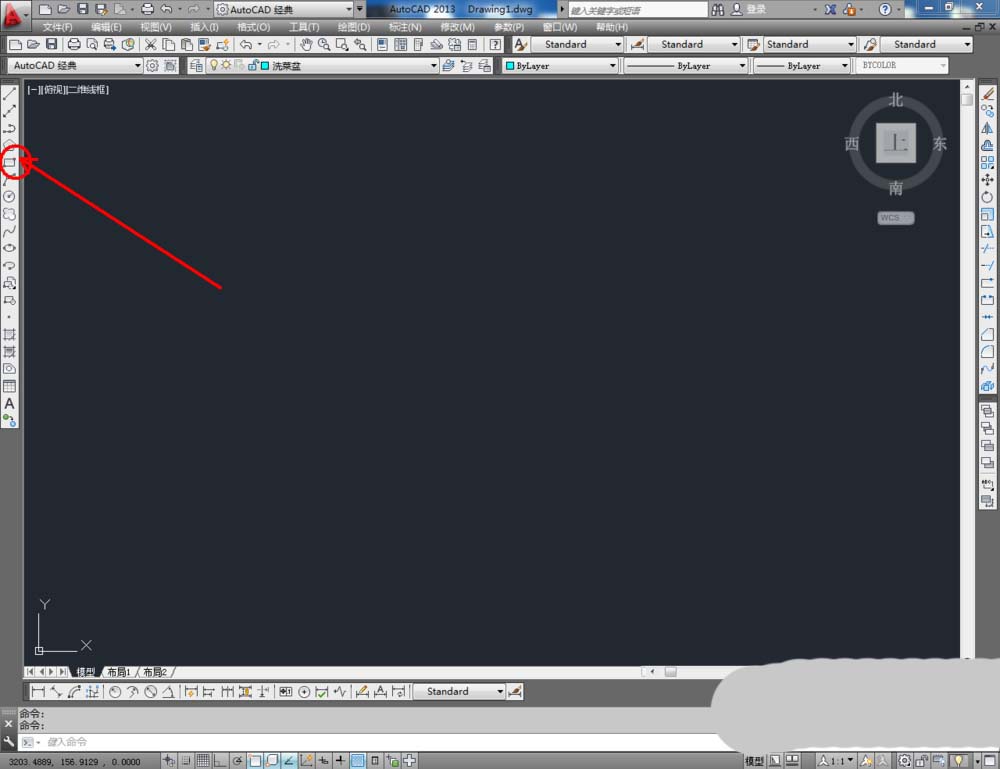

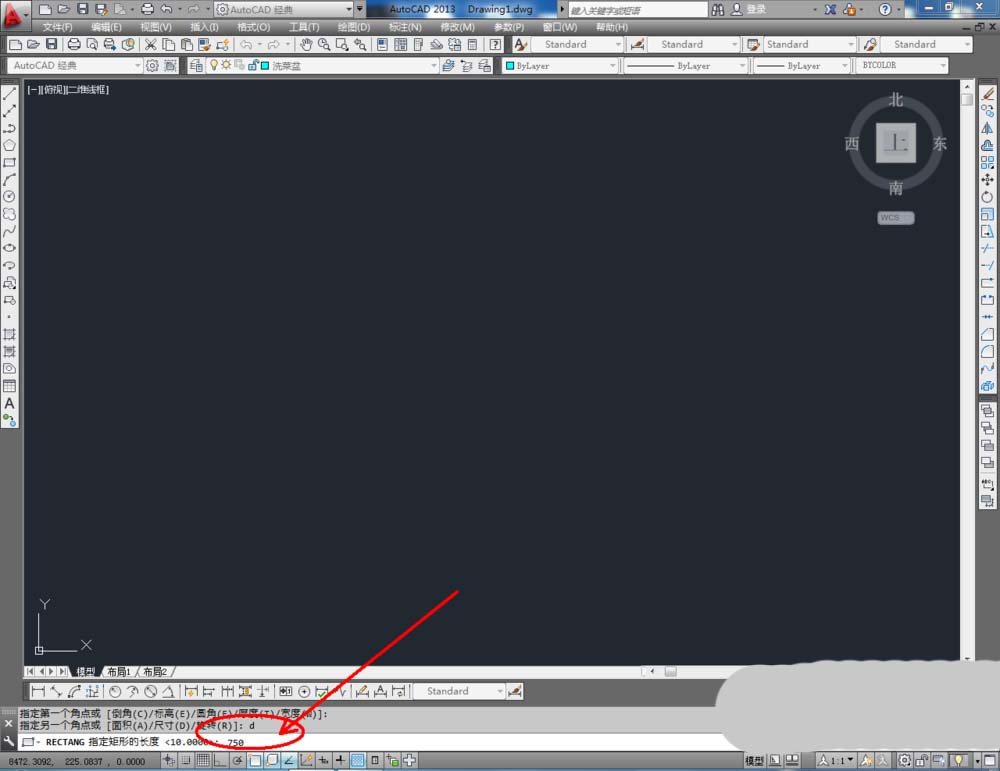

2、点击【矩形工具】，按图示在命令栏输入：d并按下空格键，输入长度数值：750并按下空格键，继续输入宽度数值：400并按下空格键，完成矩形图案的绘制（如图所示）；

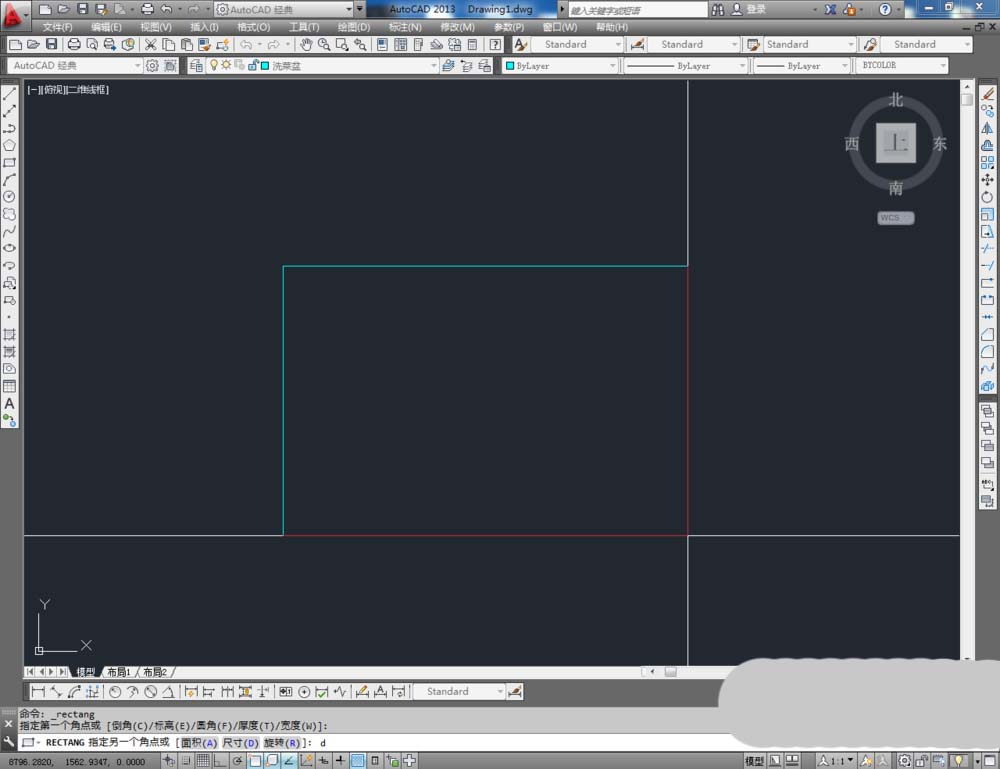

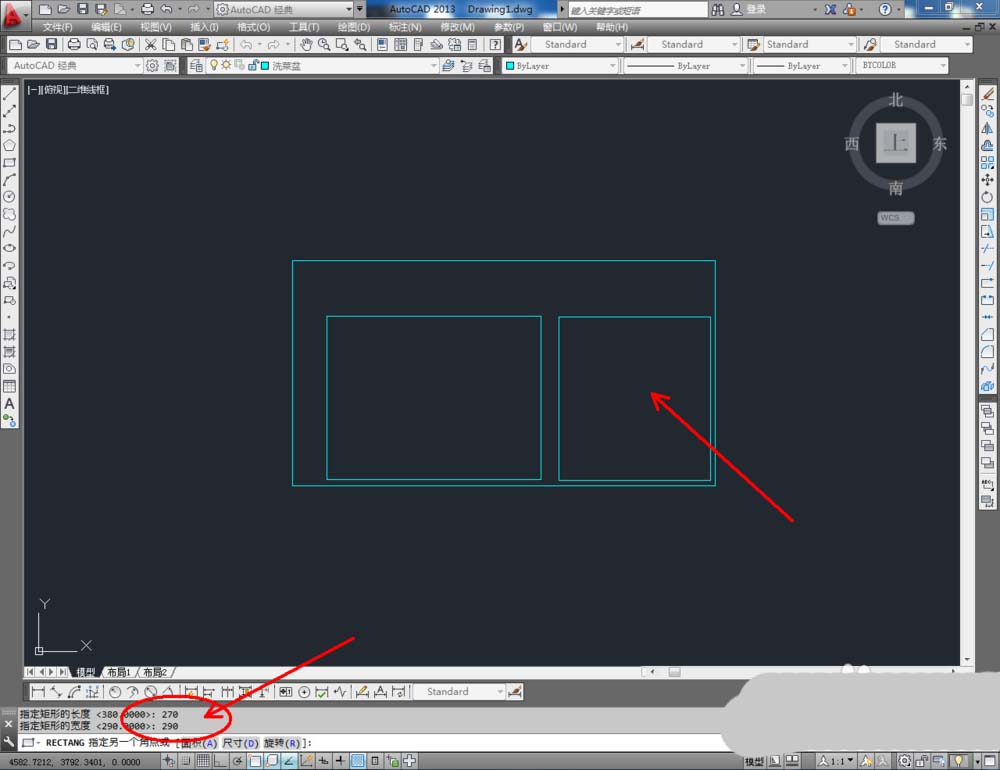

3、按照上述操作，继续完成380*290mm和270*290mm两个矩形图案的绘制。完成后，按图示调整好三个矩形方框之间的位置（如图所示）；
