cad怎么绘制燃气灶平面图? 燃气灶cad平面图的教程

cad绘制住宅平面布置图的时候，特别是对厨房区域的绘制时，需要使用到燃气灶图块，该怎么绘制呢？下面我们就来看看燃气灶cad平面图的画法。

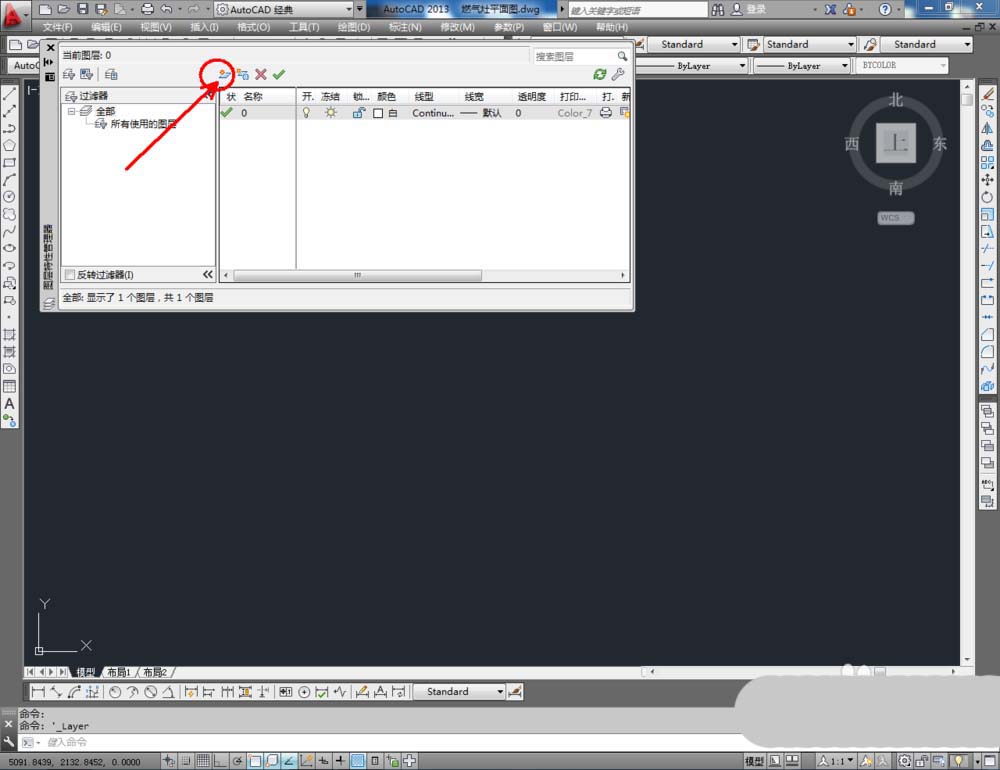

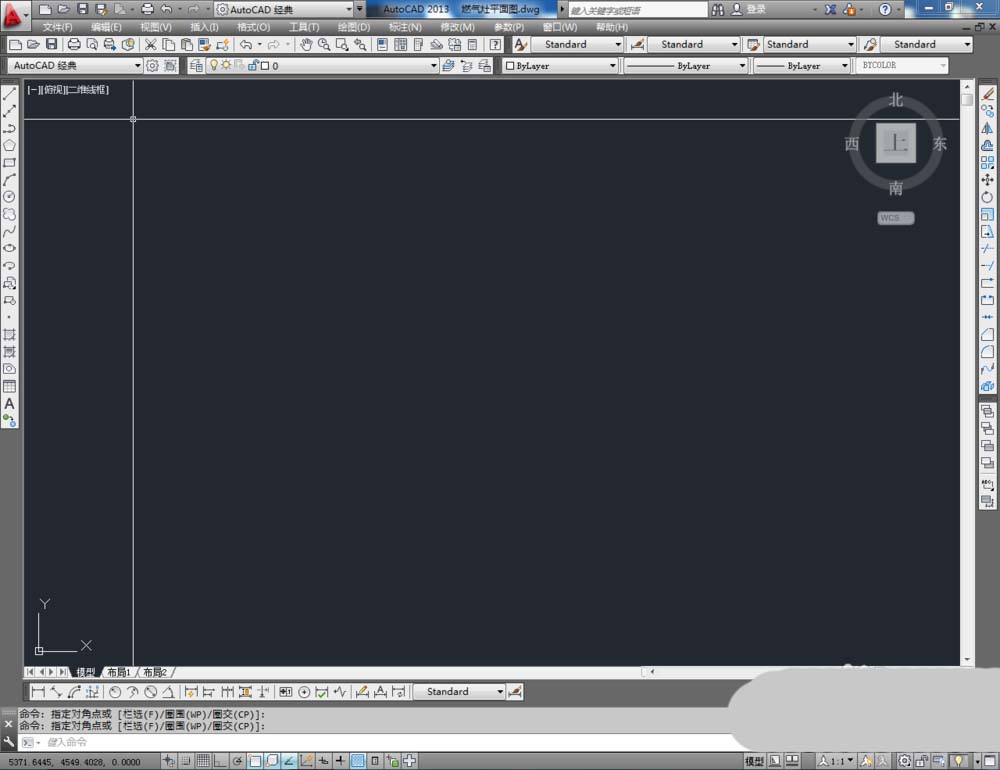

1、打开AutoCAD 2013软件，点击【图层特性管理器】，点击【新建图层】，将图层命名为：燃气灶。点击色块，按图示设置一个图层颜色，完成燃气灶图层的设置（如图所示）；

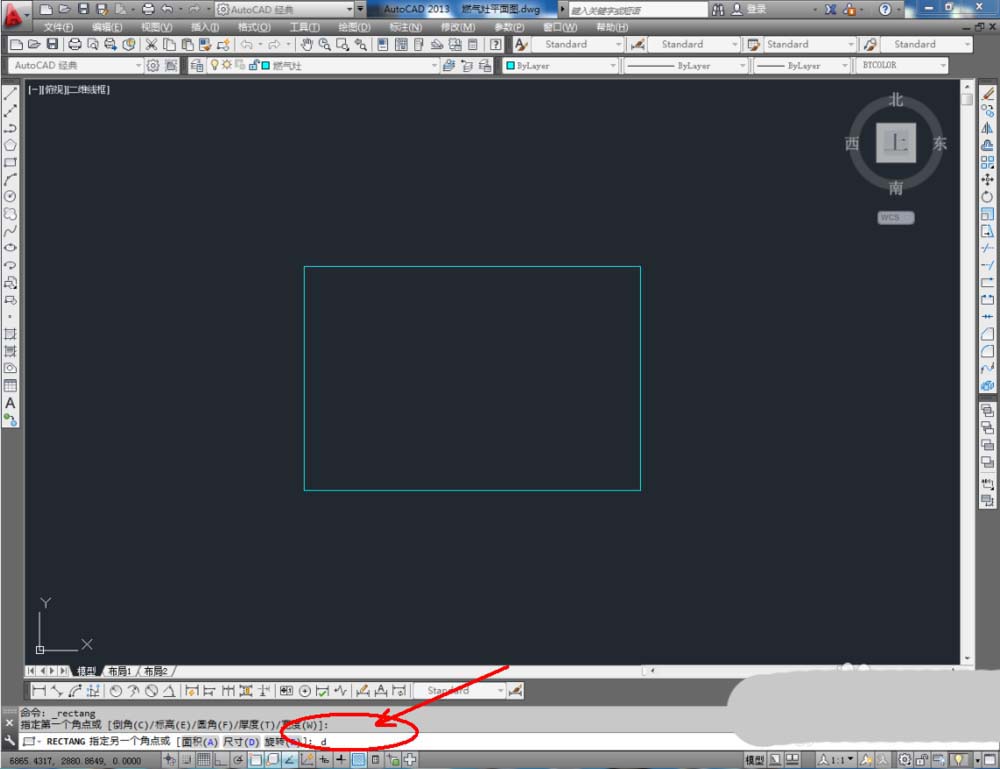

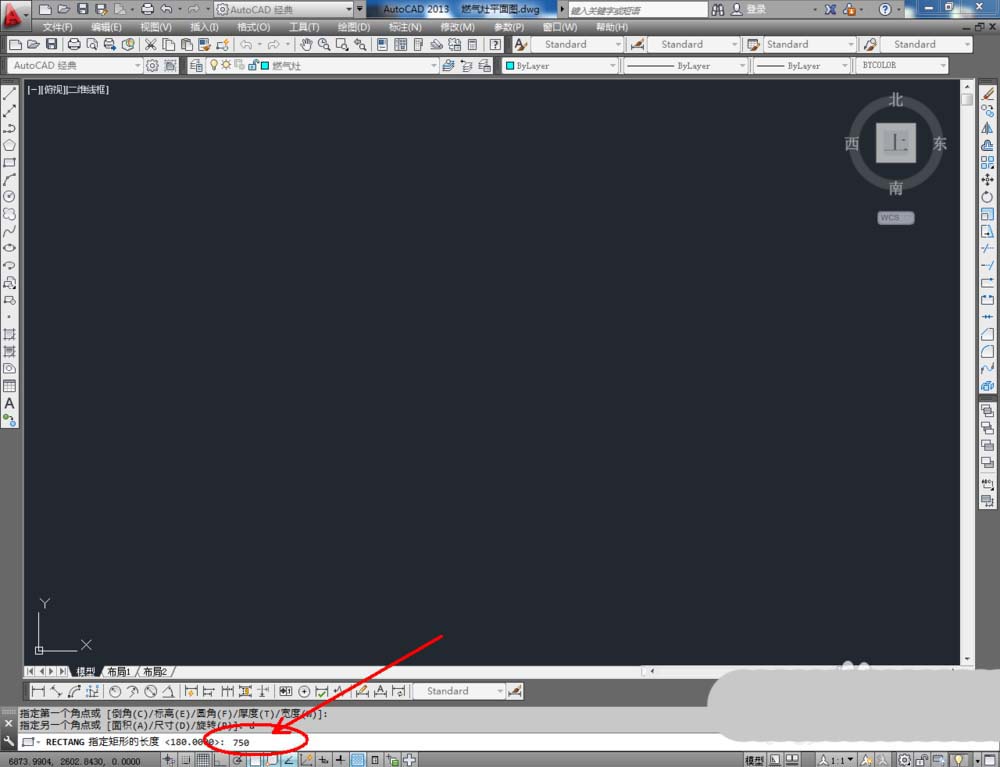

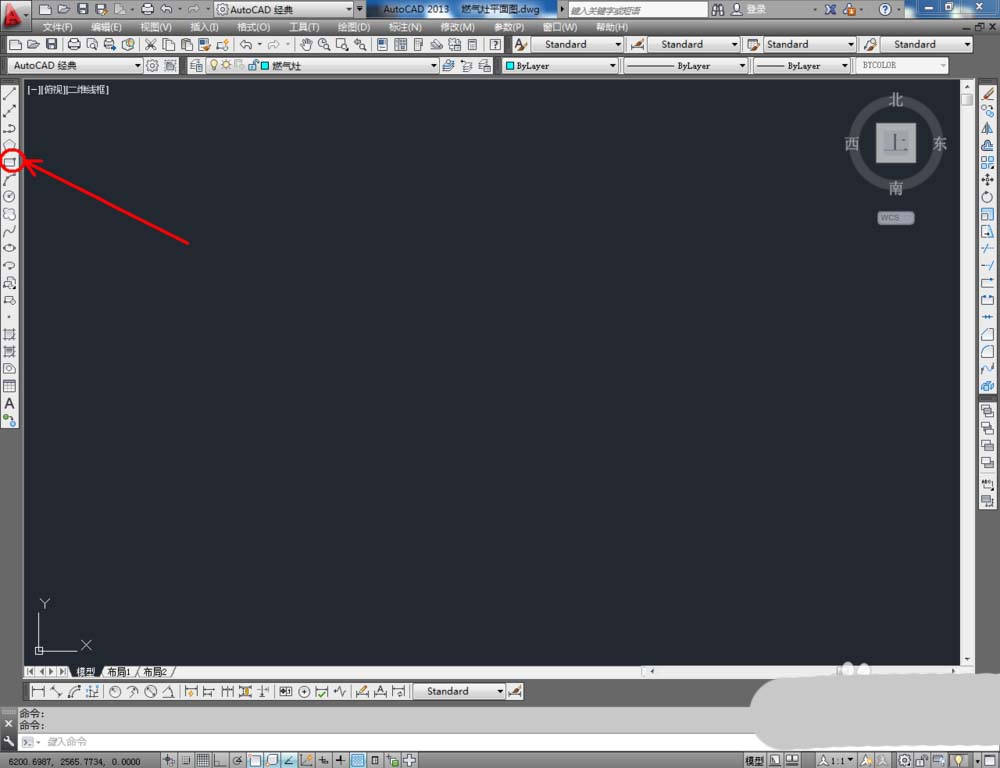

2、点击【矩形工具】，按图示在命令栏输入：d并按下空格键，输入长度数值：750并按下空格键，继续输入宽度数值：440并按下空格键，完成矩形图案的绘制（如图所示）；

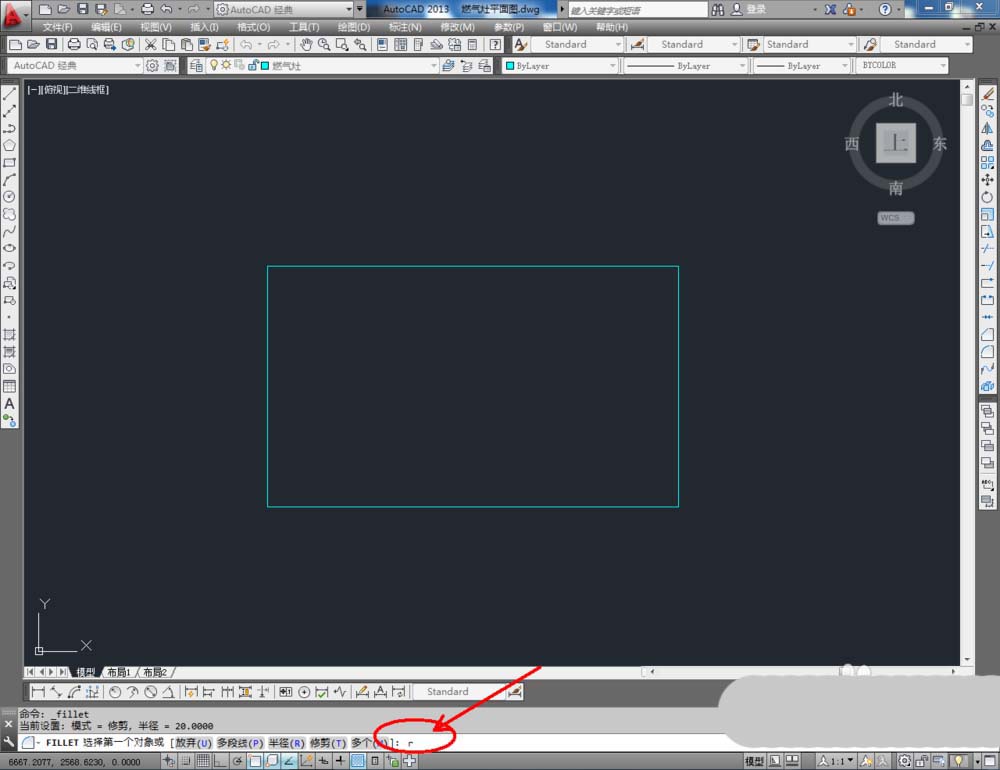

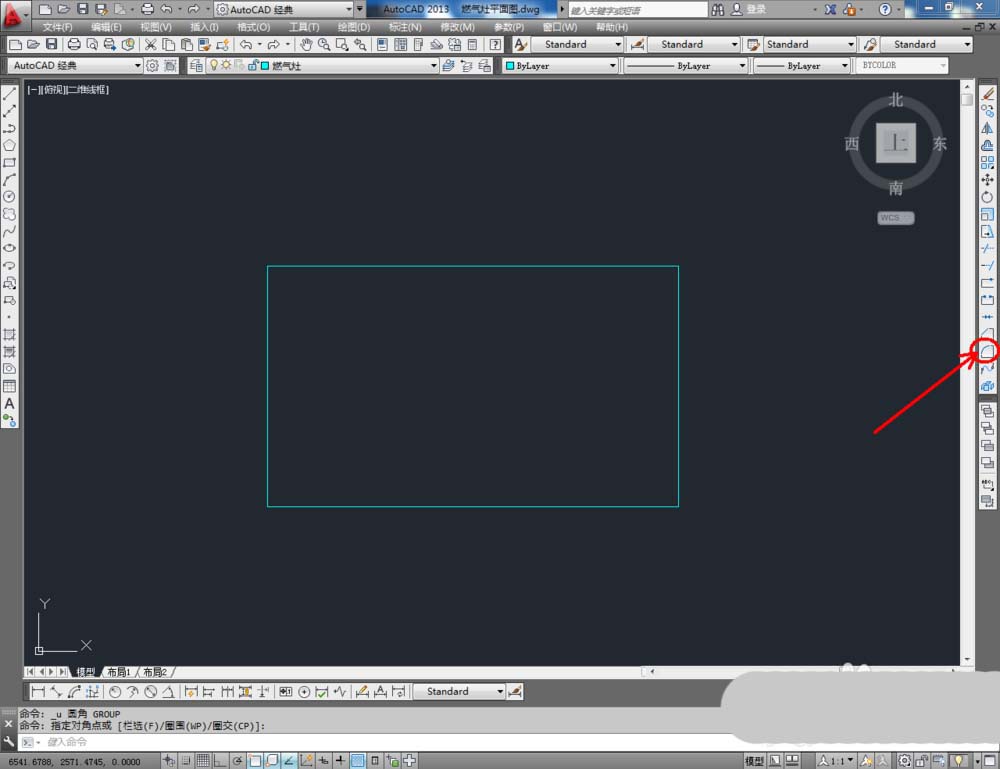

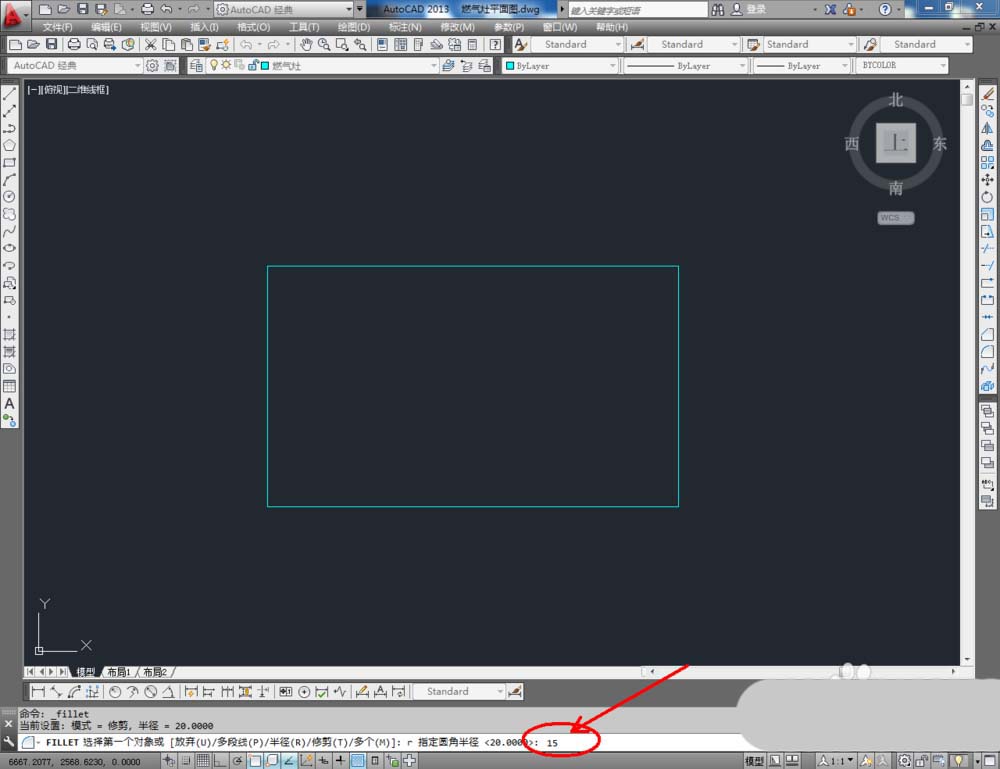

3、点击右边工具栏中的【圆角工具】，在命令栏中输入：r并按下空格键，继续如何数值：15并按下空格键确定，鼠标按图示拾取图案上相邻的两条线段进行圆角处理。同样的步骤，完成另外三个角的圆角处理（如图所示）；
