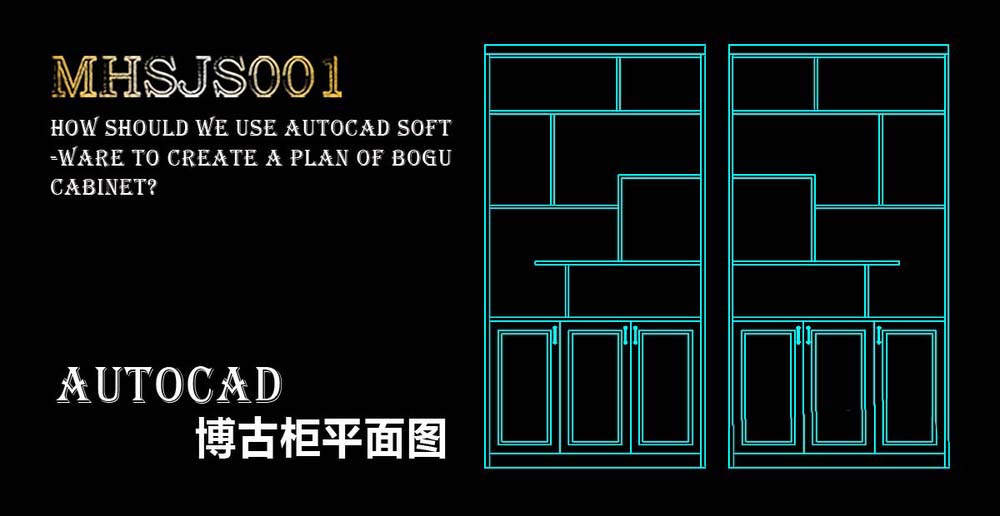

cad怎么绘制博古柜平面图? cad博古柜的设计方法

CAD绘制房间中式装修平面图纸的时候，经常需要绘制博古柜平面图，该怎么绘制博古柜平面图呢？下面我们就来看看详细的教程。

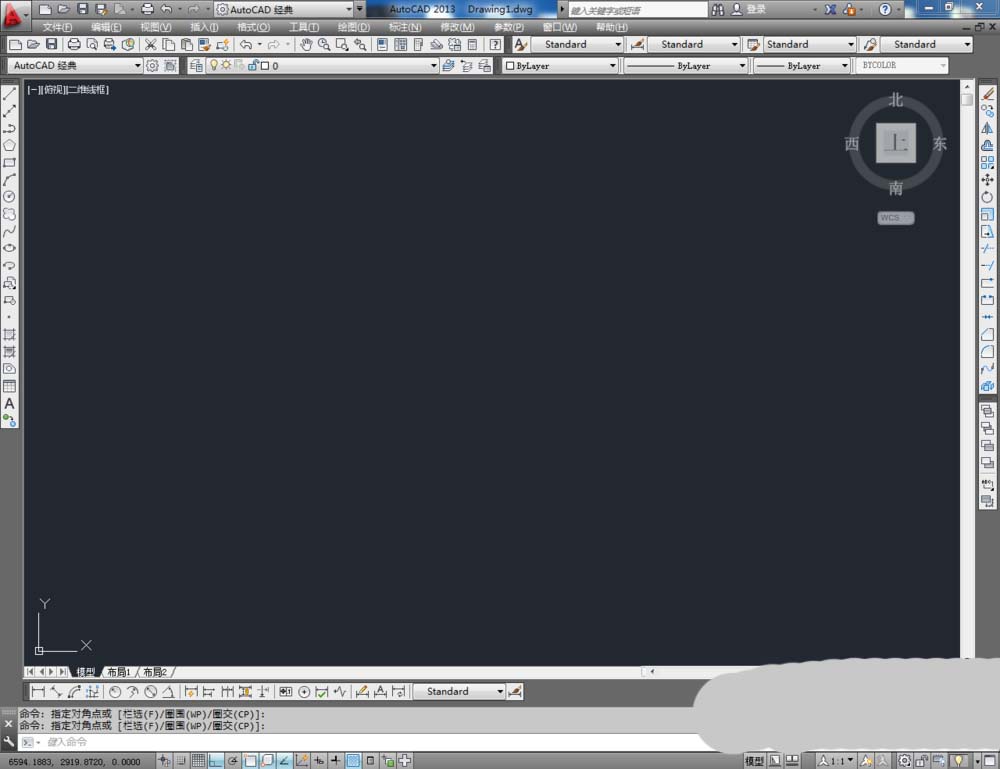

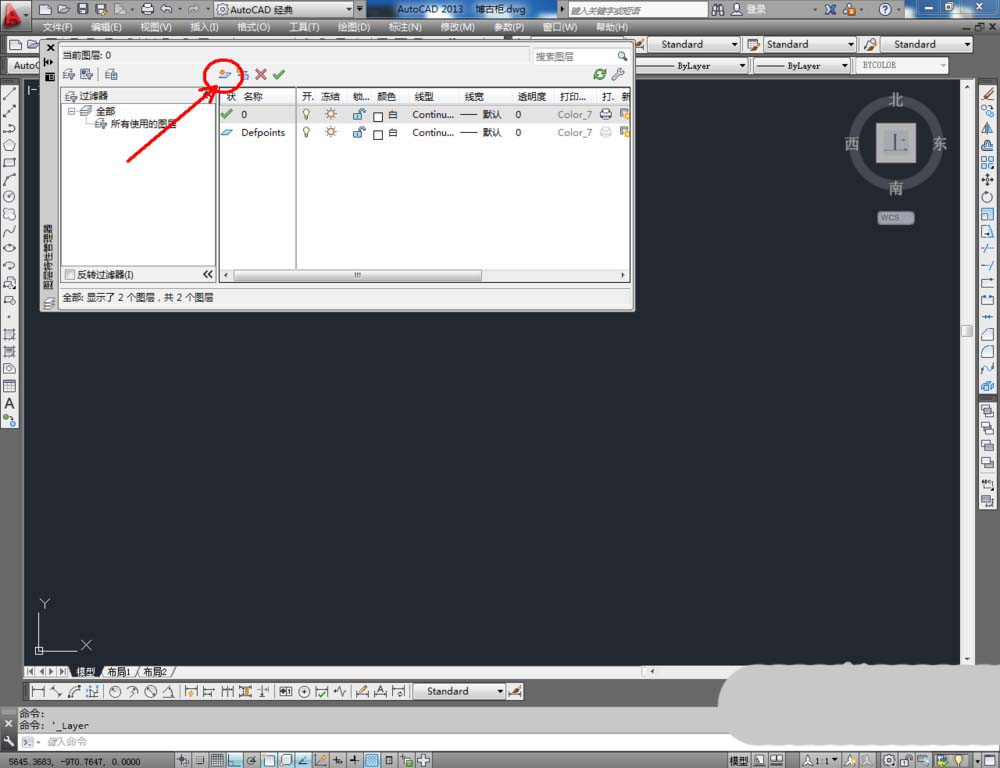

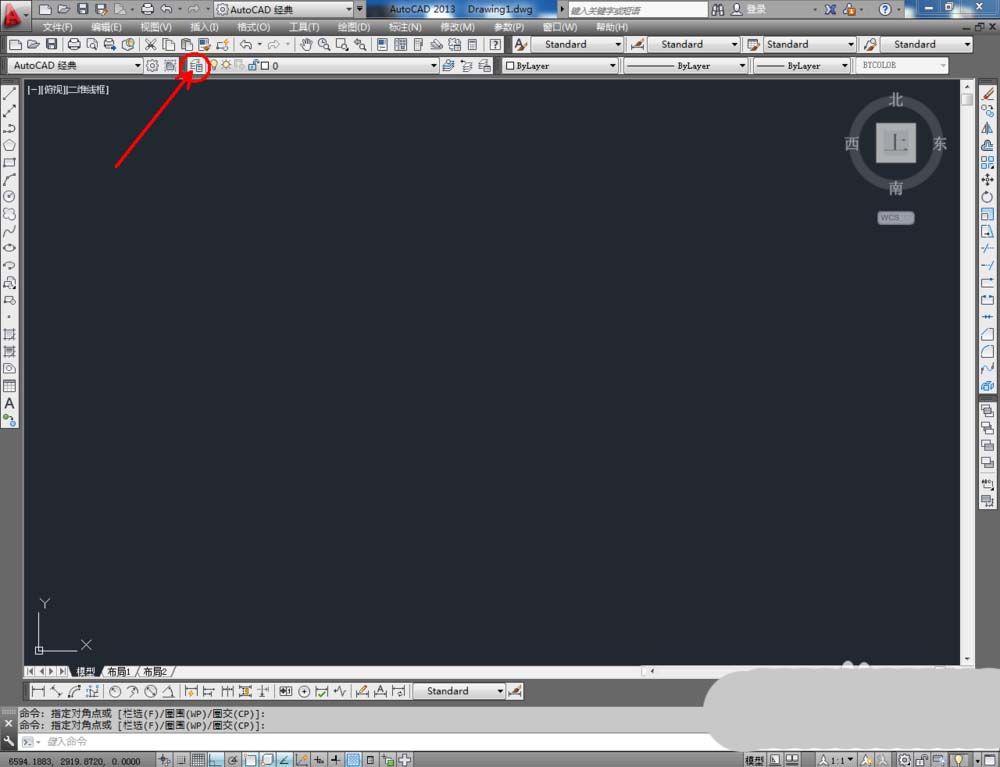

1、打开AutoCAD 2013软件，点击【图层特性管理器】，点击【新建图层】，将图层命名为：博古柜。点击色块，按图示设置一个图层颜色，完成博古柜图层的设置（如图所示）；

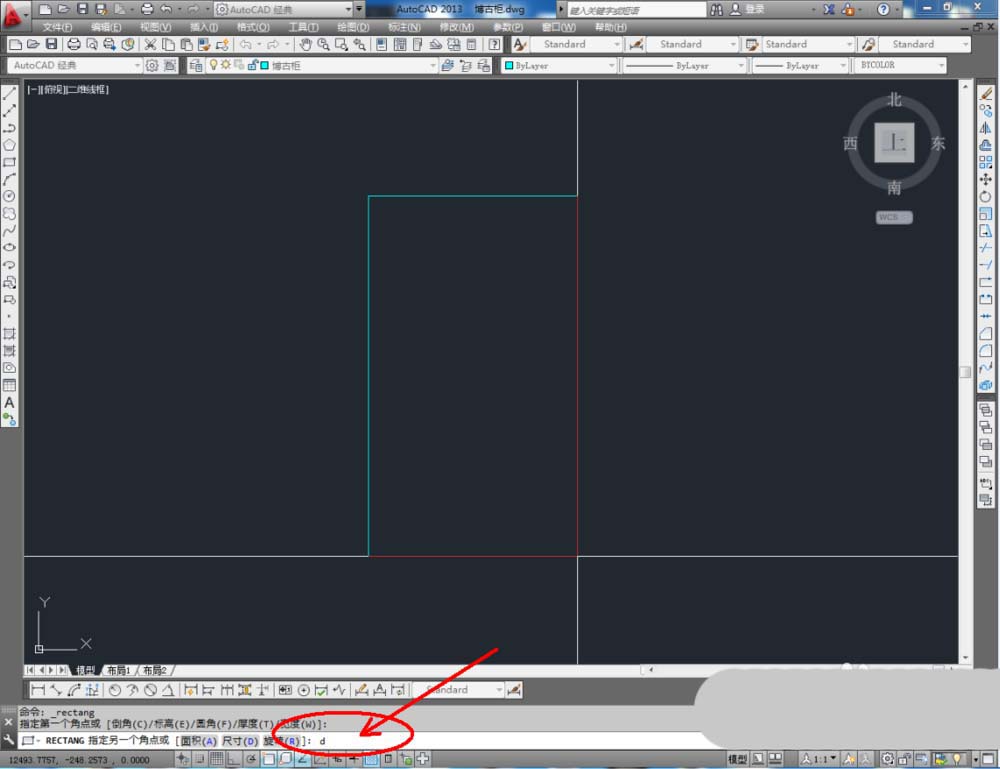

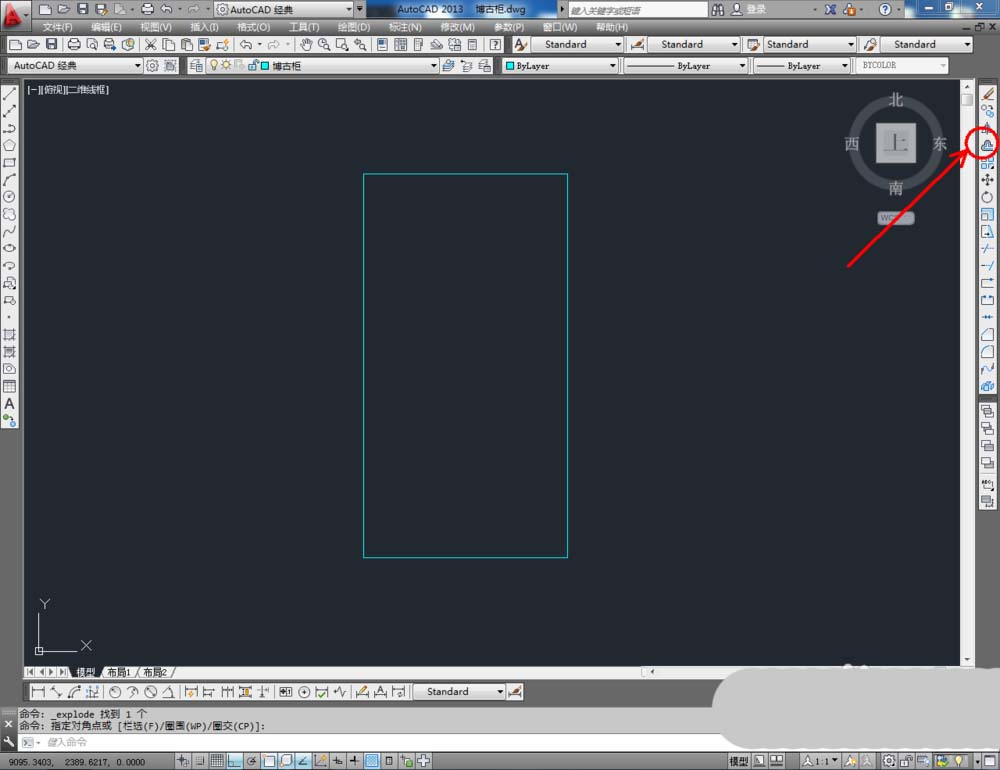

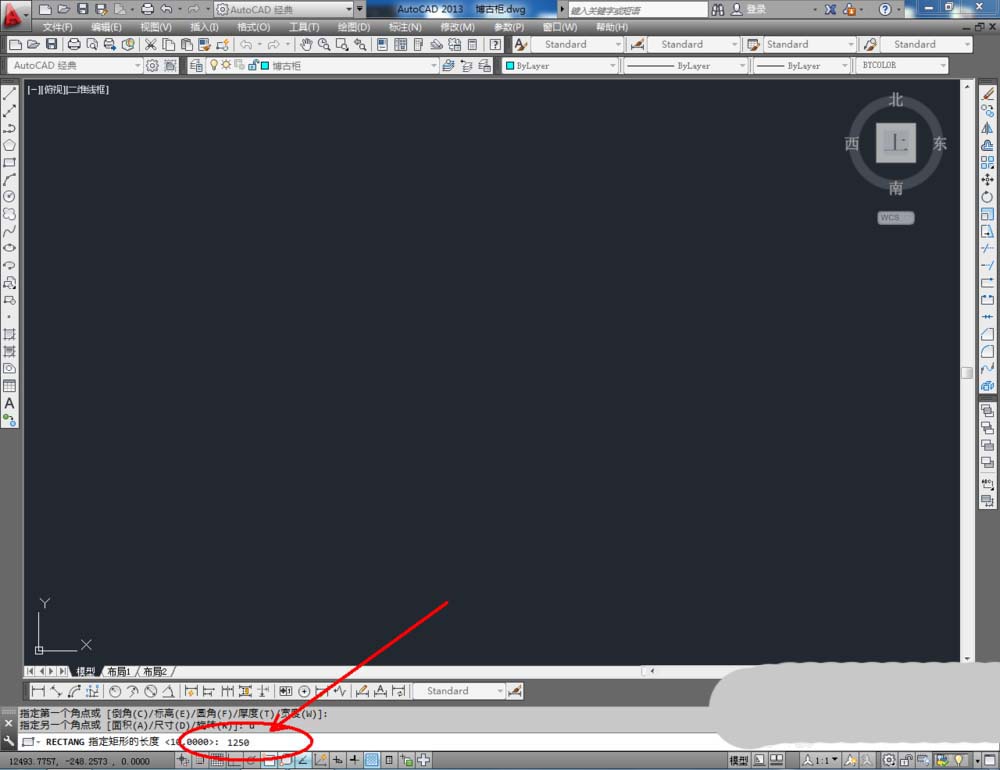

2、点击【矩形工具】，按图示在命令栏输入：d并按下空格键，输入长度数值：1250并按下空格键，继续输入宽度数值：2350并按下空格键，完成矩形图案的绘制。选中图案，点击右边工具栏中的【分解工具】，将图案炸开（如图所示）；

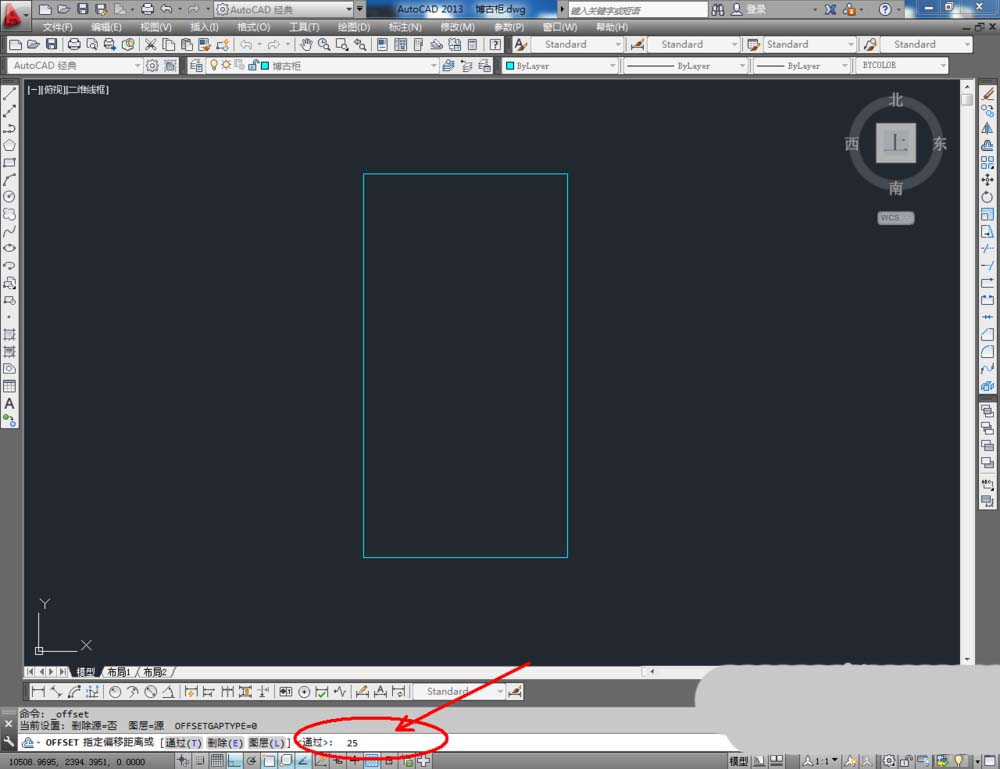

3、点击右边工具栏中的【偏移工具】，在命令栏输入偏移数值：25后，按图示对侧边进行向内偏移。同样的步骤，按图示对图案横边进行偏移操作后，点击【修剪】，剪掉图示图案上的小线段（如图所示）；
