cad怎么画三门书柜平面图? 三门书柜cad平面图的画法

我们在使用CAD软件绘制办公室平面图的时候，经常需要绘制书柜平面图。该怎么绘制三门书柜cad平面图呢？下面我们就来看看详细的教程。

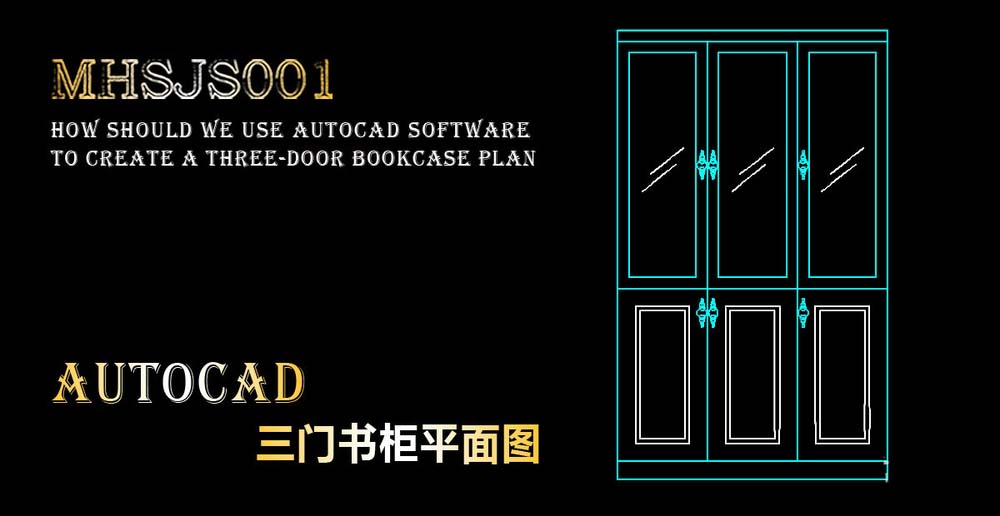

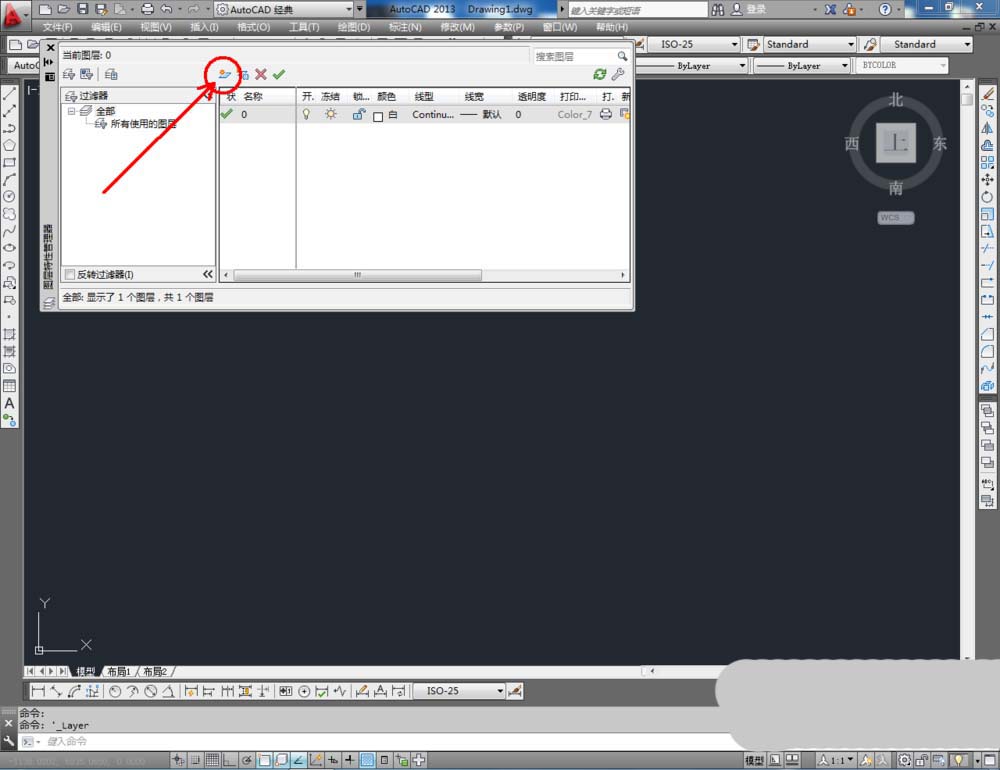

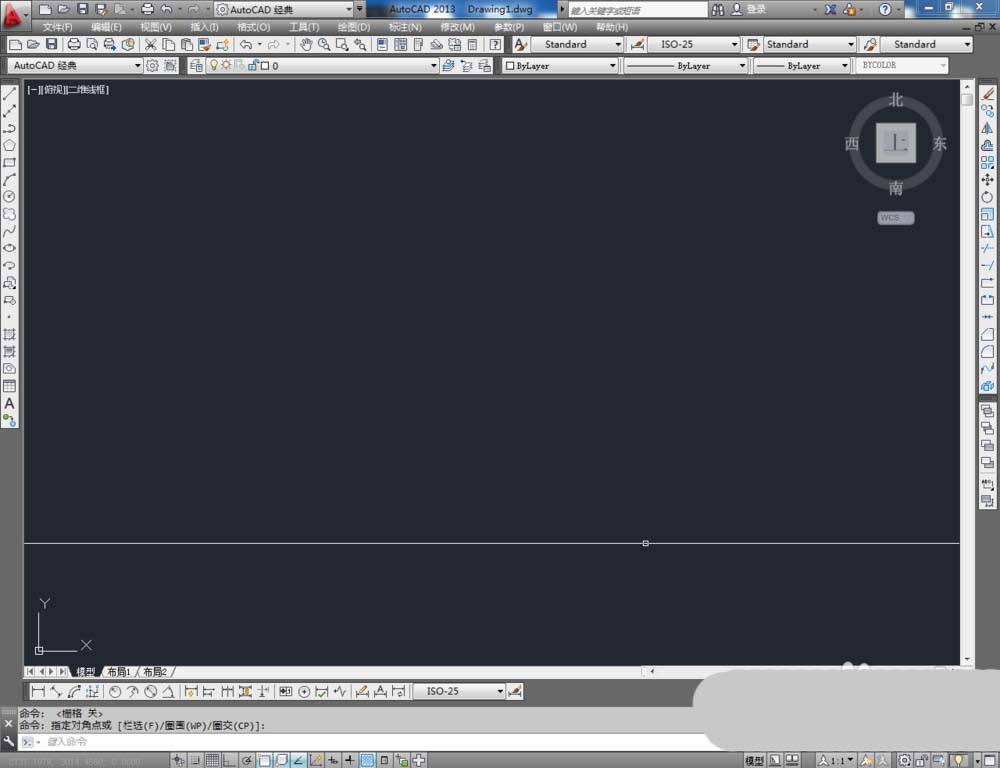

1、打开AutoCAD 2013软件，点击【图层特性管理器】，点击【新建图层】，将图层命名为：三门书柜。点击色块，按图示设置一个图层颜色，完成三门书柜图层的设置（如图所示）；

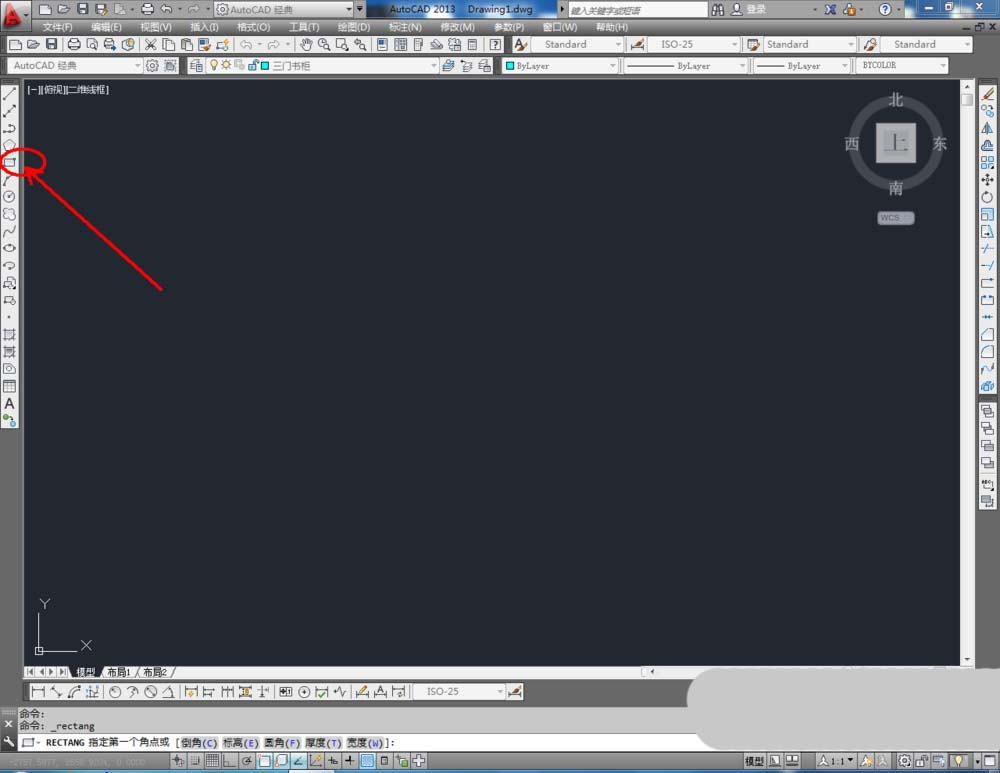

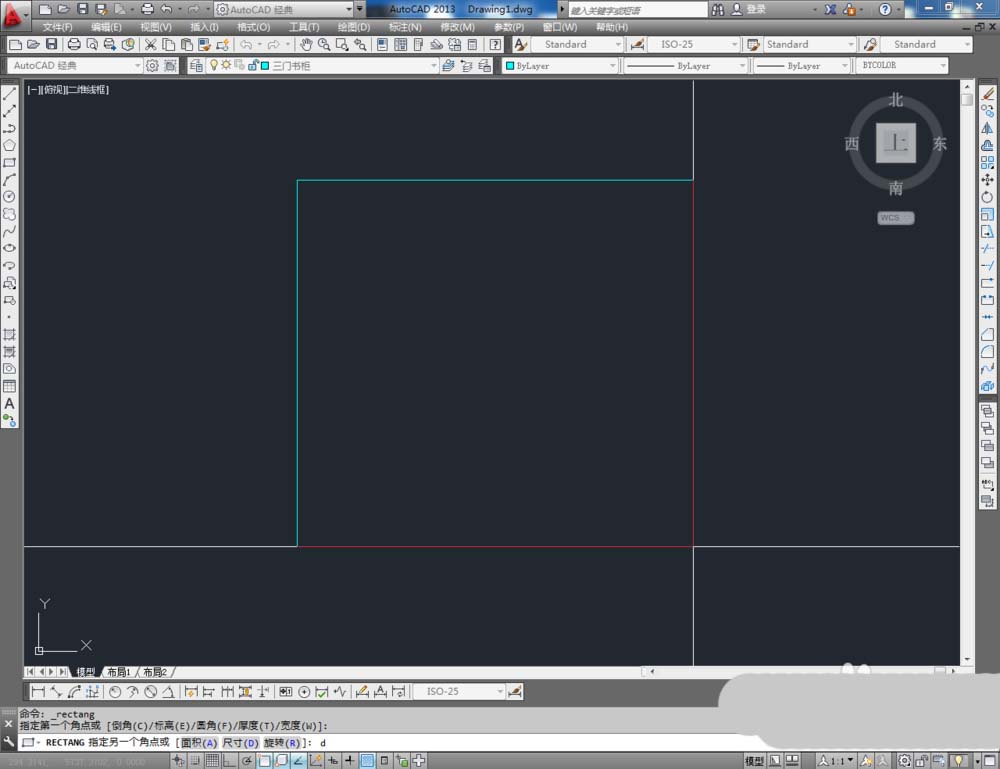

2、点击【矩形工具】，按图示在命令栏输入：d并按下空格键，输入长度值：1200并按下空格键，继续输入宽度数值：1950并按下空格键，完成矩形图案的绘制。选中图案，点击右边工具栏中的【分解工具】，将图案炸开（如图所示）；

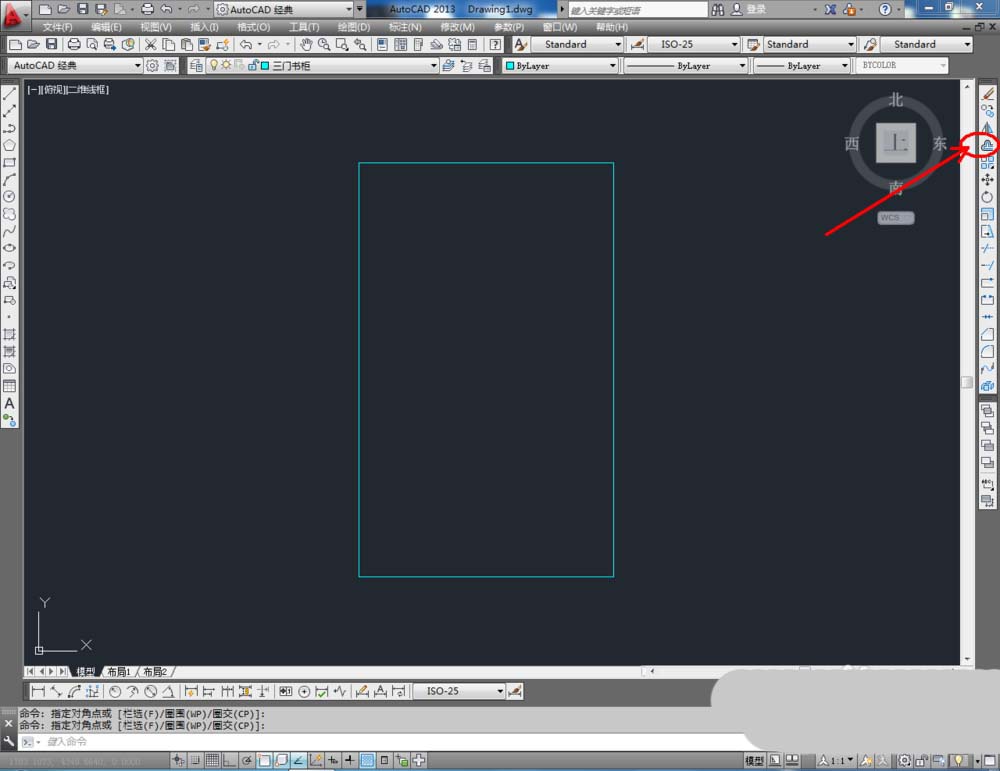

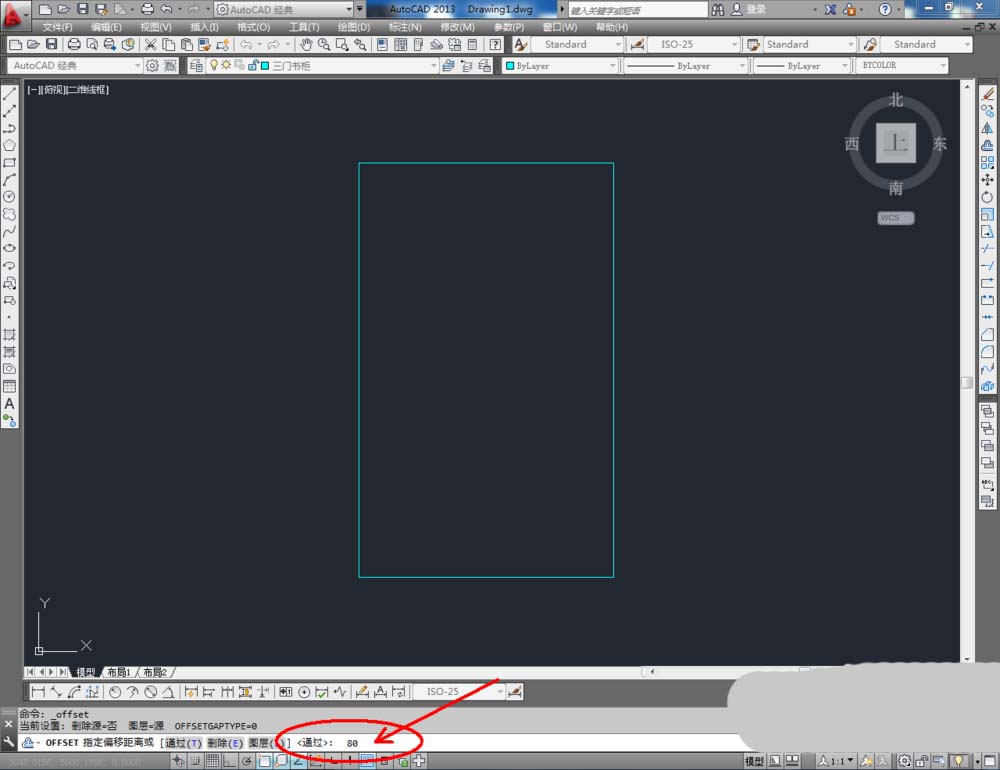

3、点击右边工具栏中的【偏移工具】，在命令栏输入偏移数值：80后，对图案底边进行向上偏移。同样的步骤，完成顶边的向上偏移后，调整好左右两条边线上的控制点（如图所示）；
