cad怎么设计现代隔断柜的平面图?

我们常常会在室内设置层柜用来摆放各式各样的装饰品和摆件。该怎么画柜子的平面图呢？下面我们就来看看cad绘制隔断柜平面图的教程。

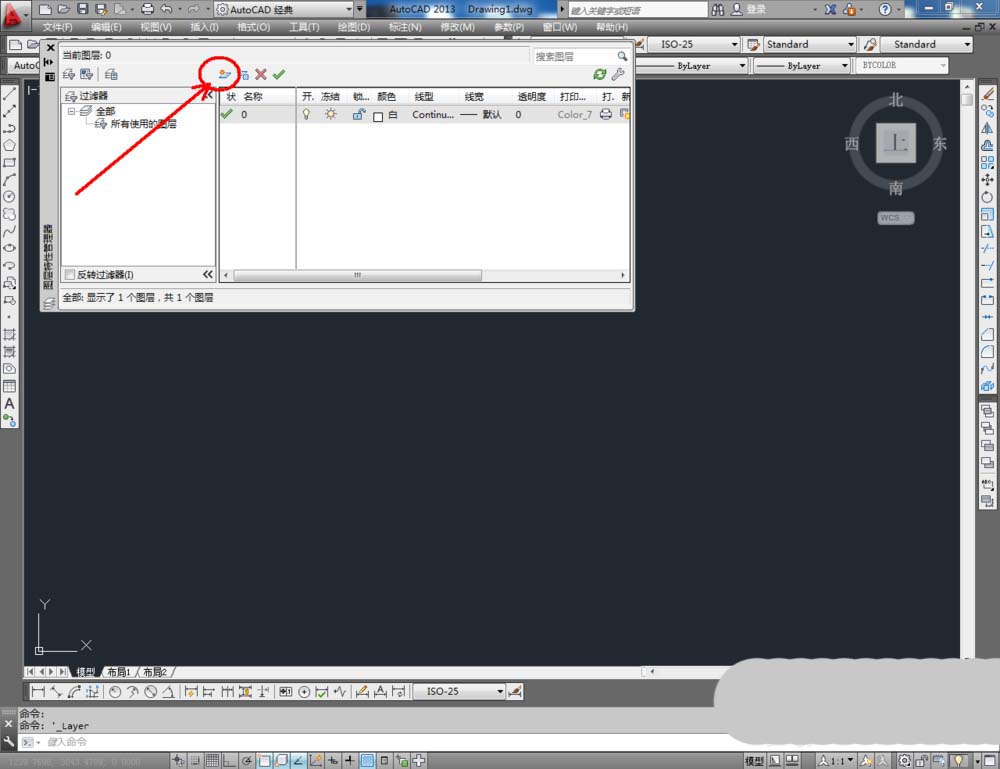

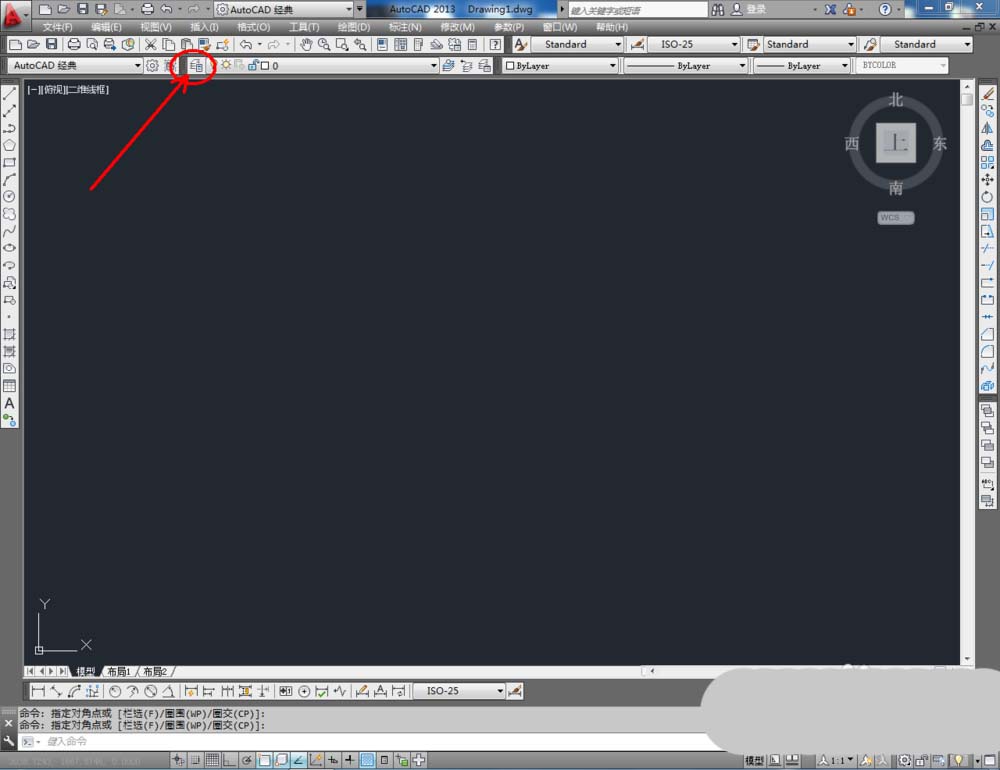

1、打开AutoCAD 2013软件，点击【图层特性管理器】，点击【新建图层】，将图层命名为：层柜。点击色块，按图示设置一个图层颜色，完成层柜图层的设置（如图所示）；

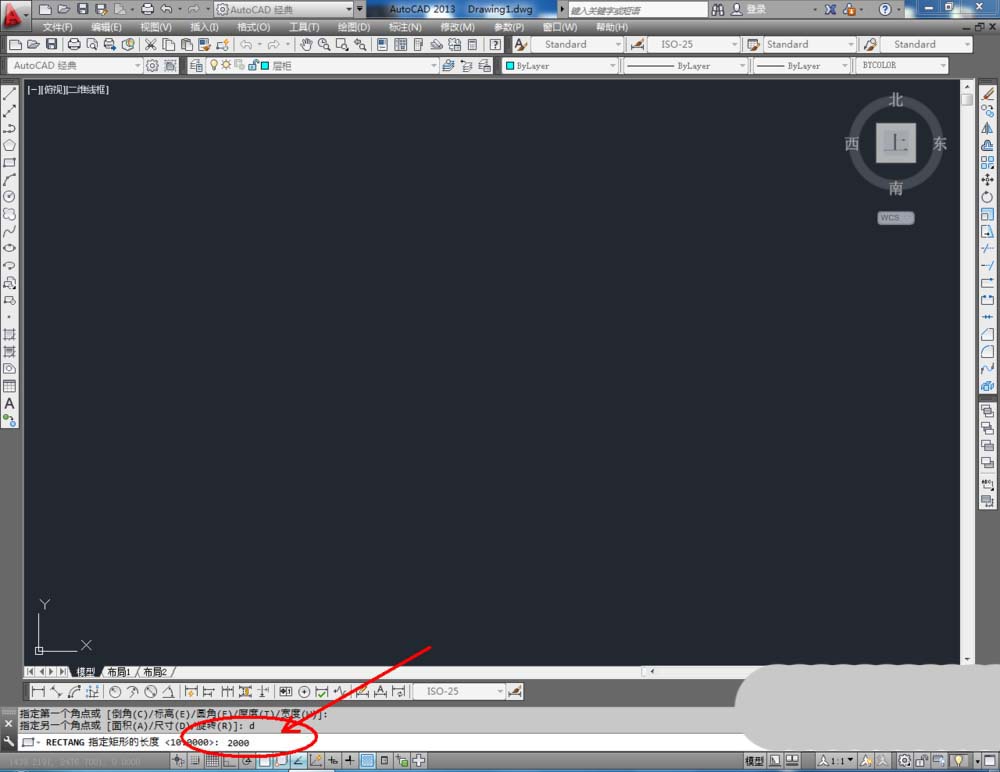

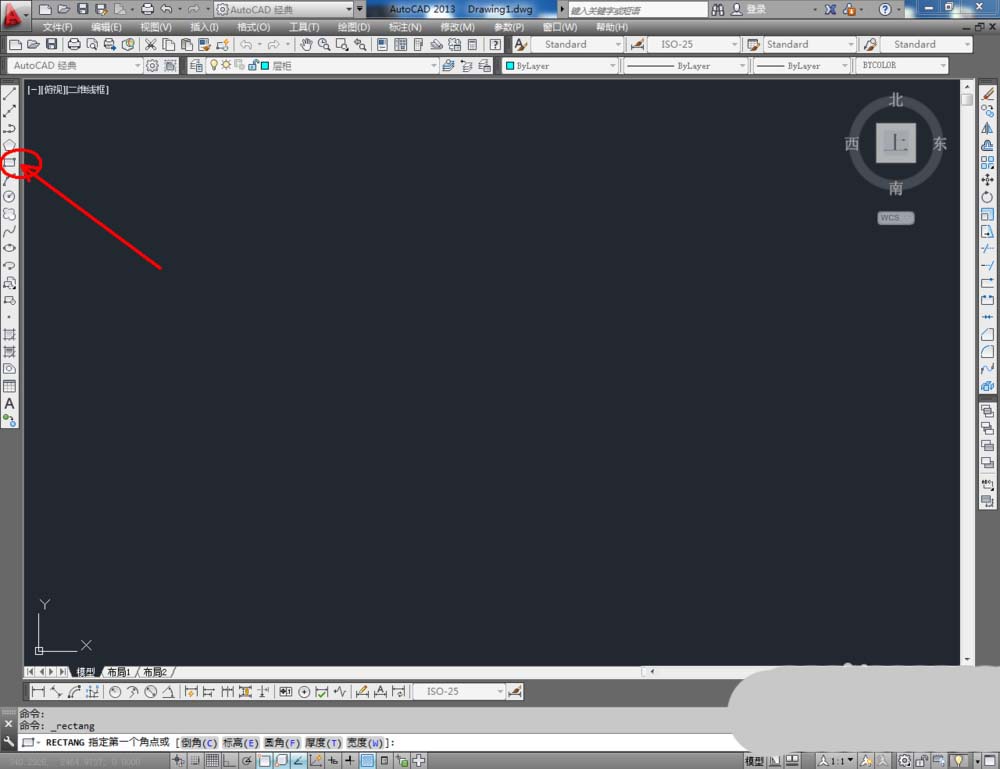

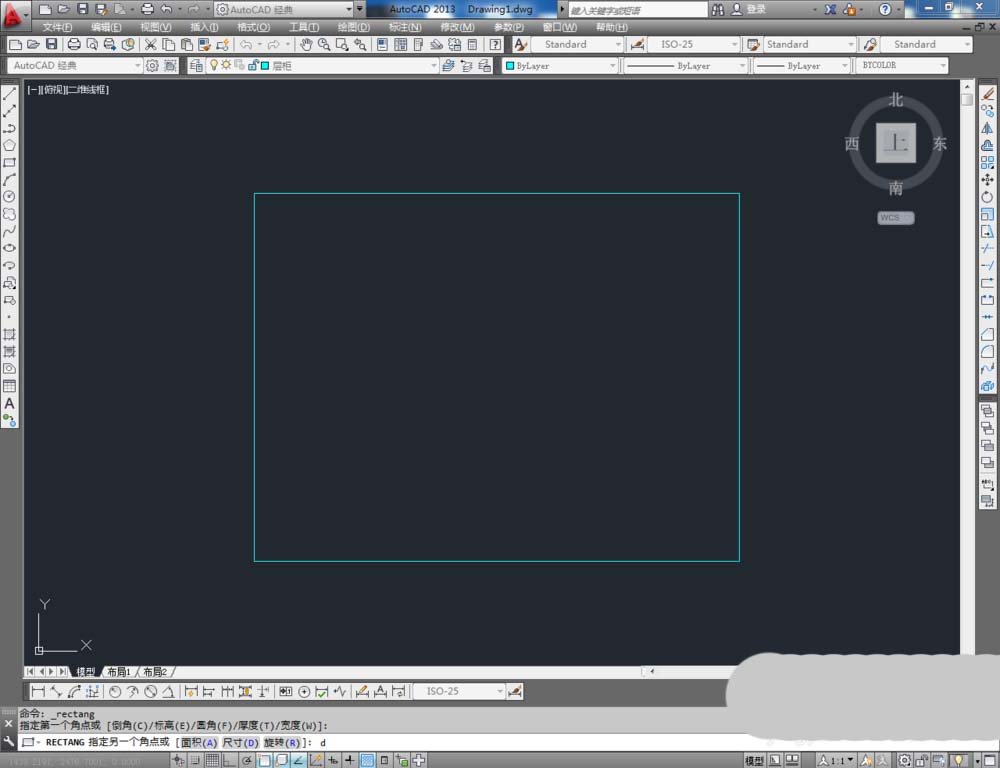

2、点击【矩形工具】，按图示在命令栏输入：d并按下空格键，输入长度值：2000并按下空格键，继续输入宽度数值：1750并按下空格键，完成矩形图案的绘制。选中图案，点击右边工具栏中的【分解工具】，将图案炸开（如图所示）；

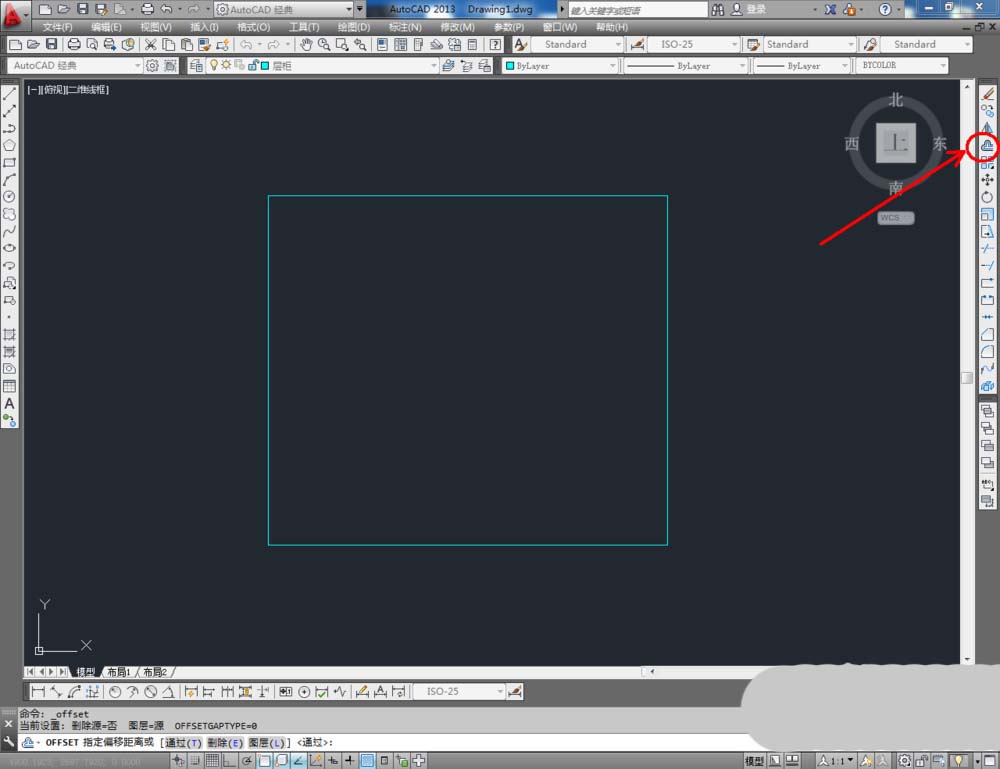

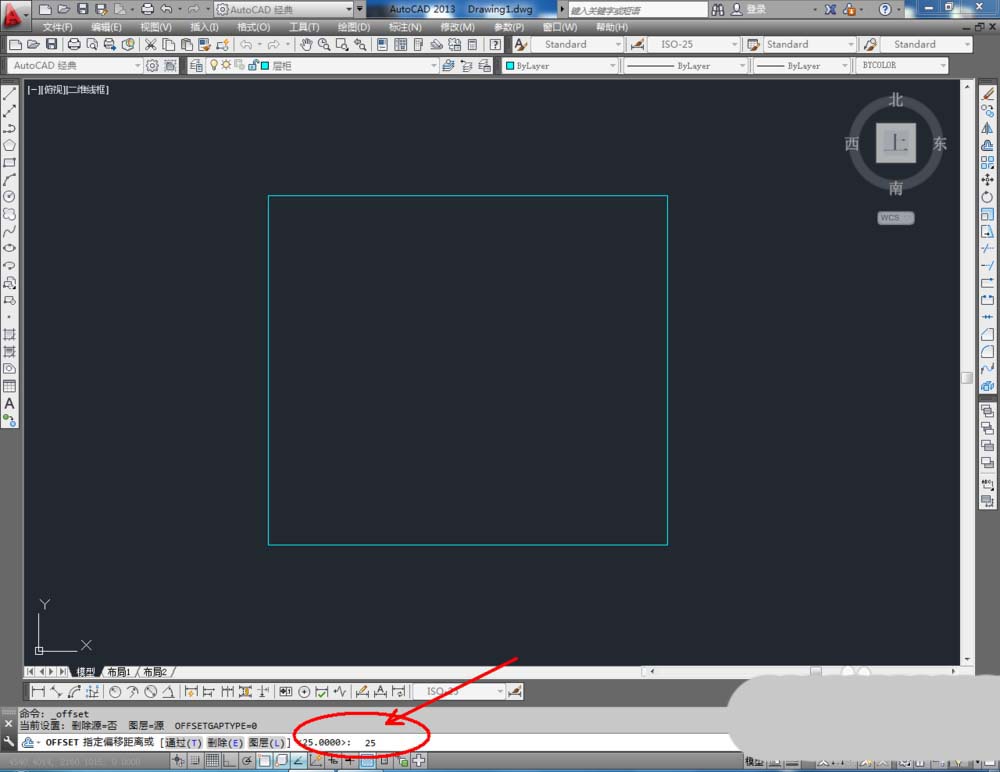

3、点击右边工具栏中的【偏移工具】，在命令栏输入数值：25后，对侧边进行向内偏移。继续点击【偏移工具】，在命令栏输入偏移数值：80后，对图案底边进行向上偏移；输入数值：50，对图案顶边进行向上偏移，并调整好左右两条侧边上的端点（如图所示）；
