cad怎么设计一款二门推拉衣柜平面图?

cad中想要制作二门推拉衣柜平面图，该怎么制作呢？下面我们就来看看详细的绘制方法，请看下文详细介绍。

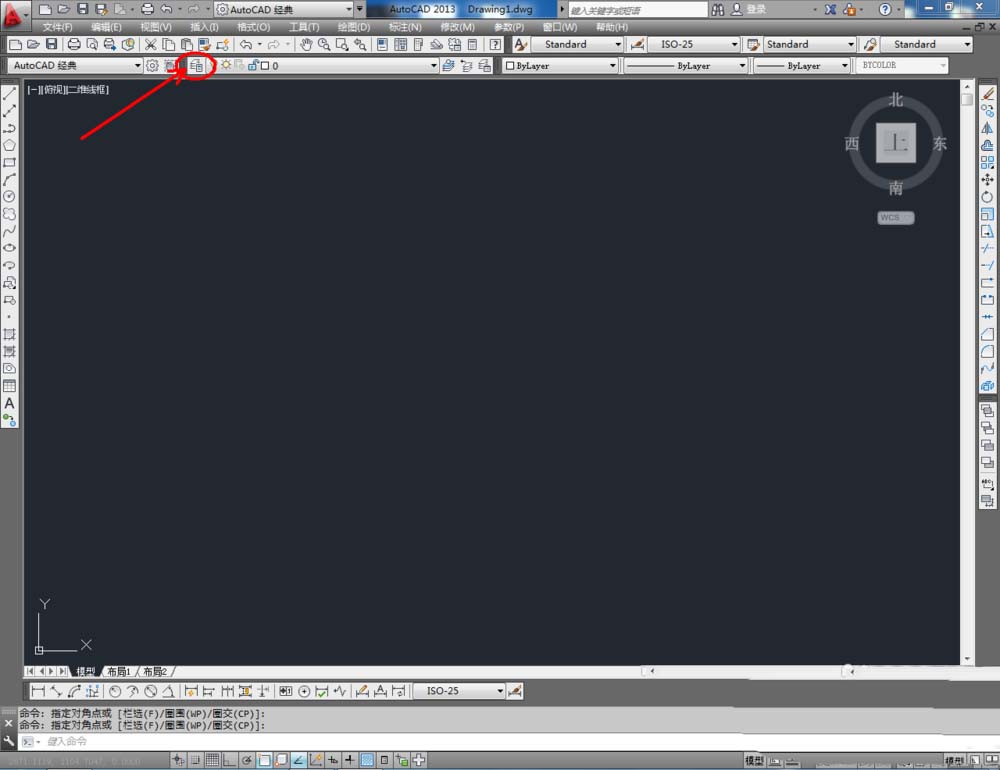

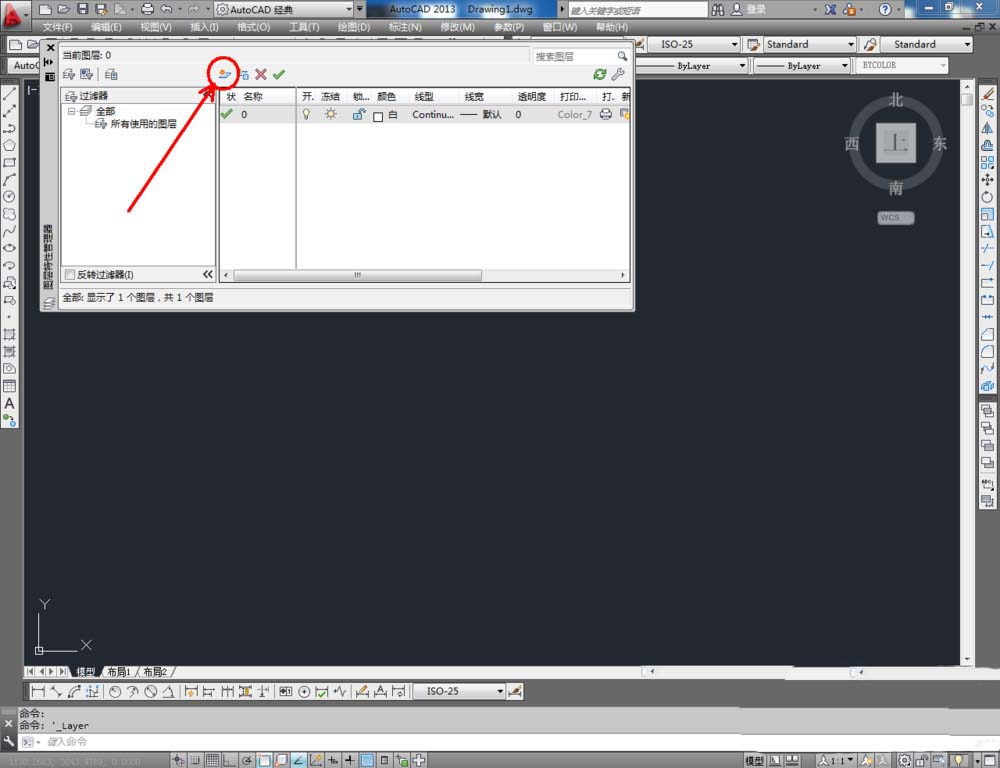

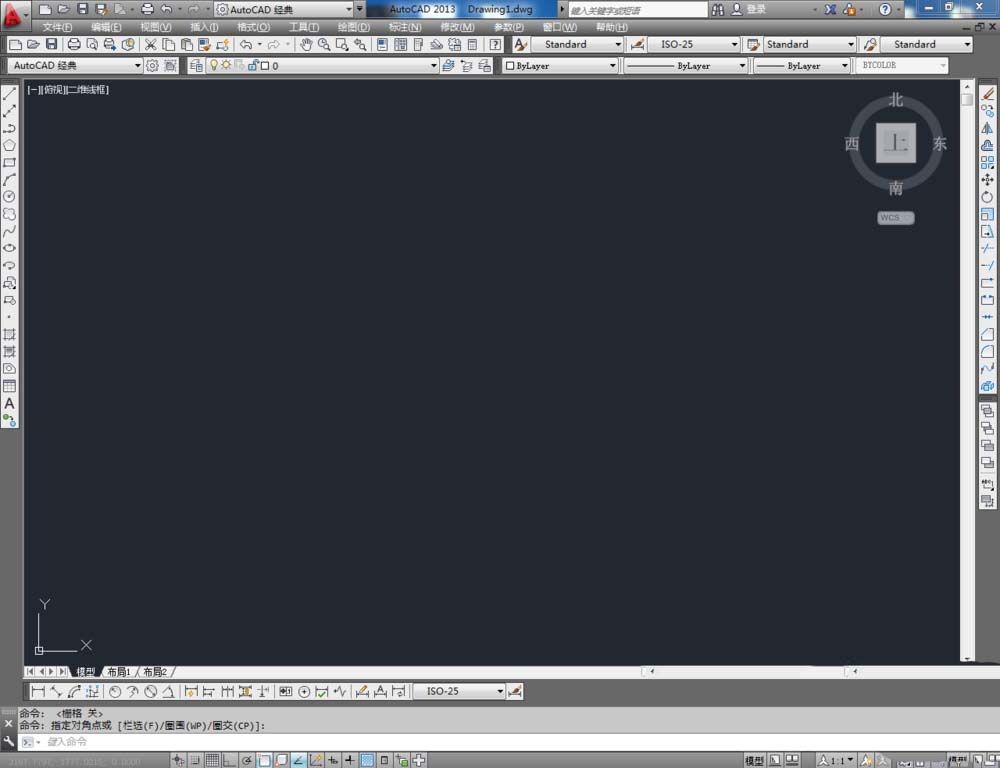

1、打开AutoCAD 2013软件，点击【图层特性管理器】，点击【新建图层】，将图层命名为：二门推拉衣柜。点击色块，按图示设置一个图层颜色，完成二门推拉衣柜图层的设置（如图所示）；

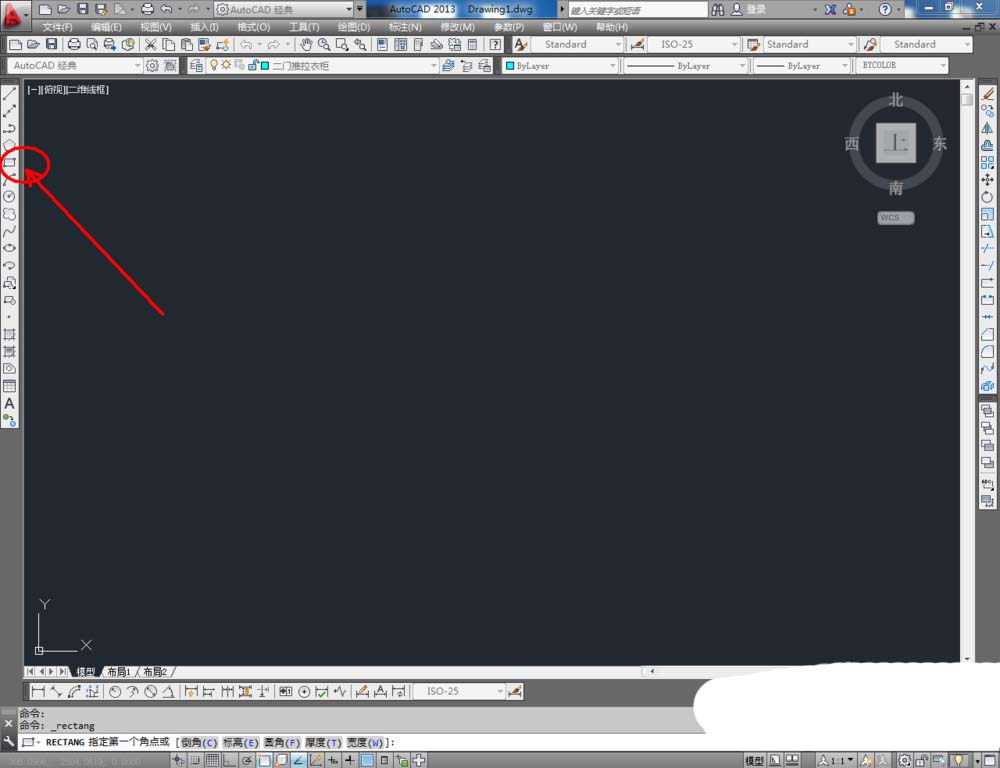

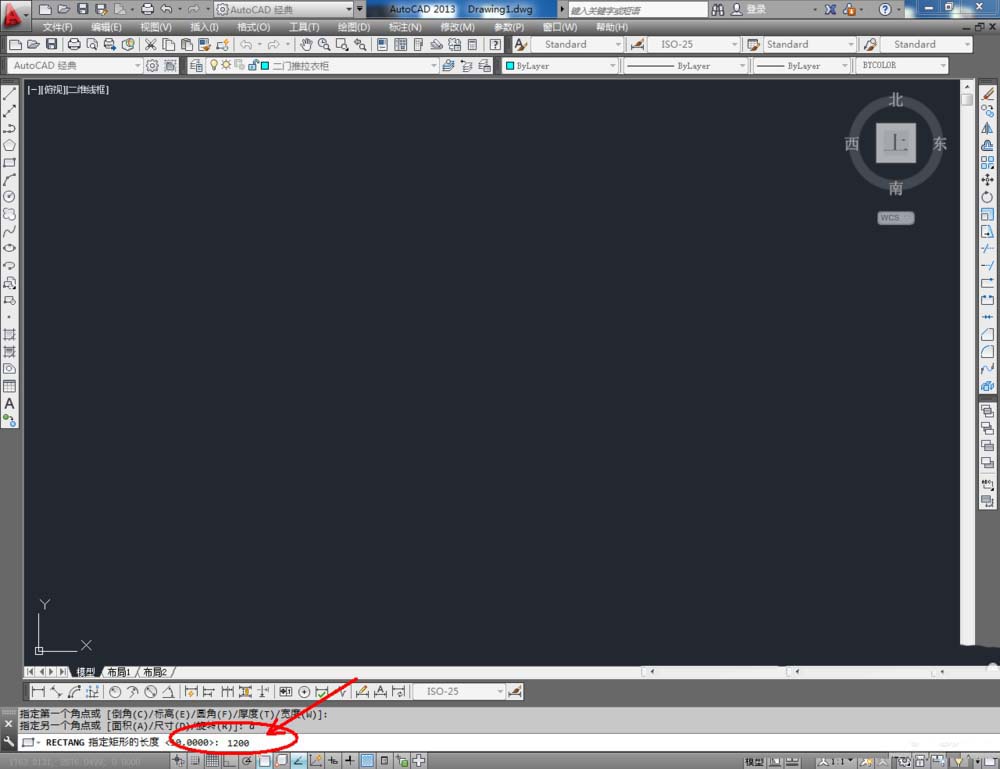

2、点击【矩形工具】，按图示在命令栏输入：d并按下空格键，输入长度值：1200并按下空格键，继续输入宽度数值：2400并按下空格键，完成矩形图案的绘制。选中图案，点击右边工具栏中的【分解工具】，将图案炸开（如图所示）；

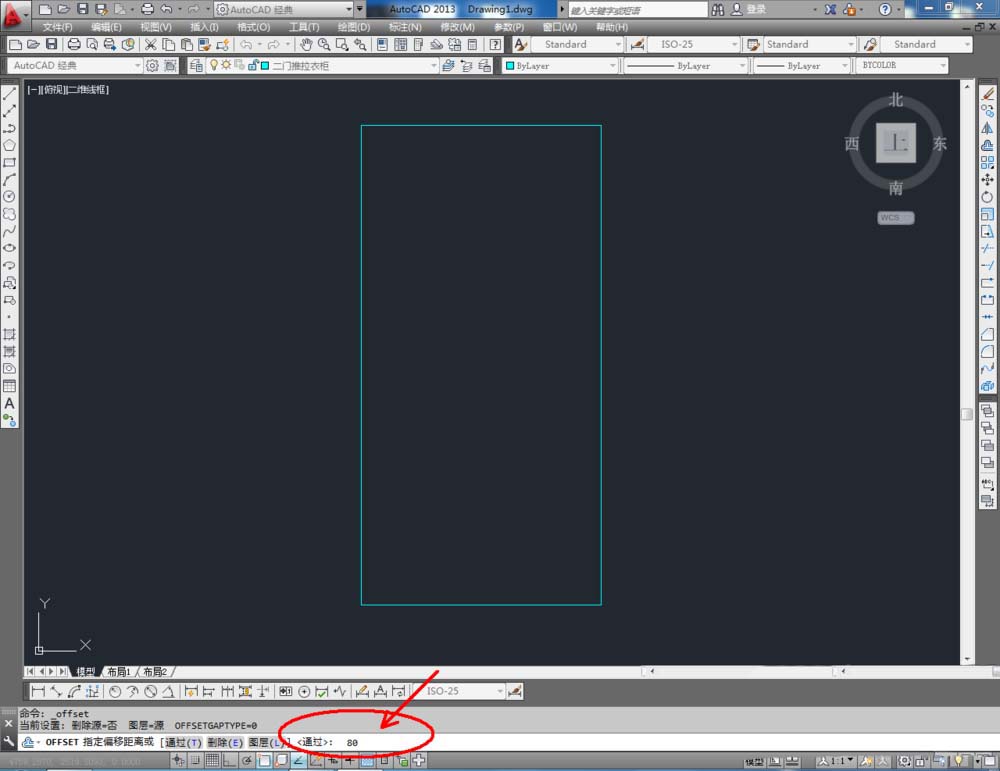

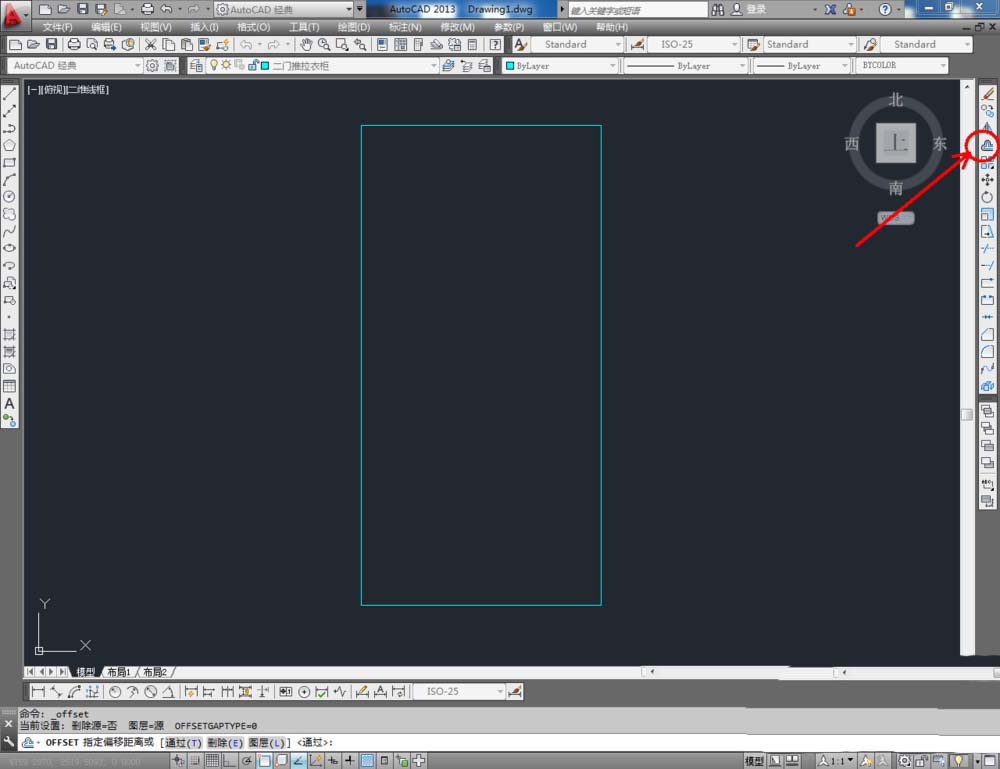

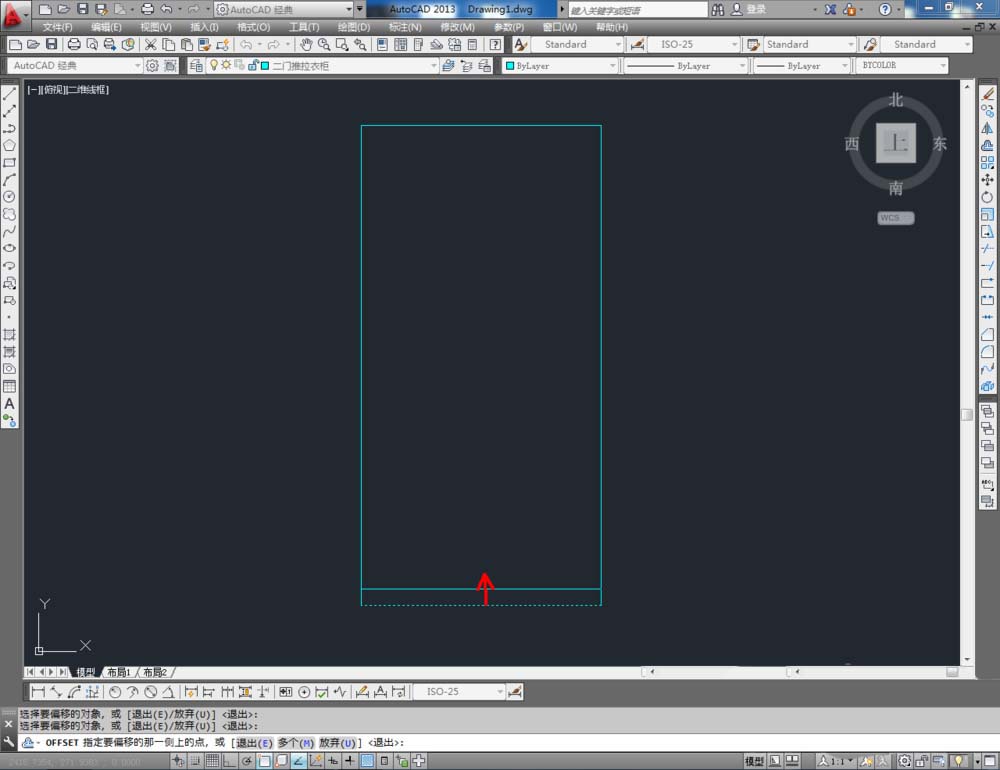

3、点击右边工具栏中的【偏移工具】，在命令栏输入偏移数值：80后，对底边进行向上偏移。在命令栏输入偏移数值：50后，对顶边进行向下偏移（如图所示）；
