cad怎么设计五节铁柜平面图? 铁柜cad平面图的画法

cad中想要绘制一个铁柜的平面图，该怎么绘制五节铁柜平面图呢？下面我们就来看看详细的教程。

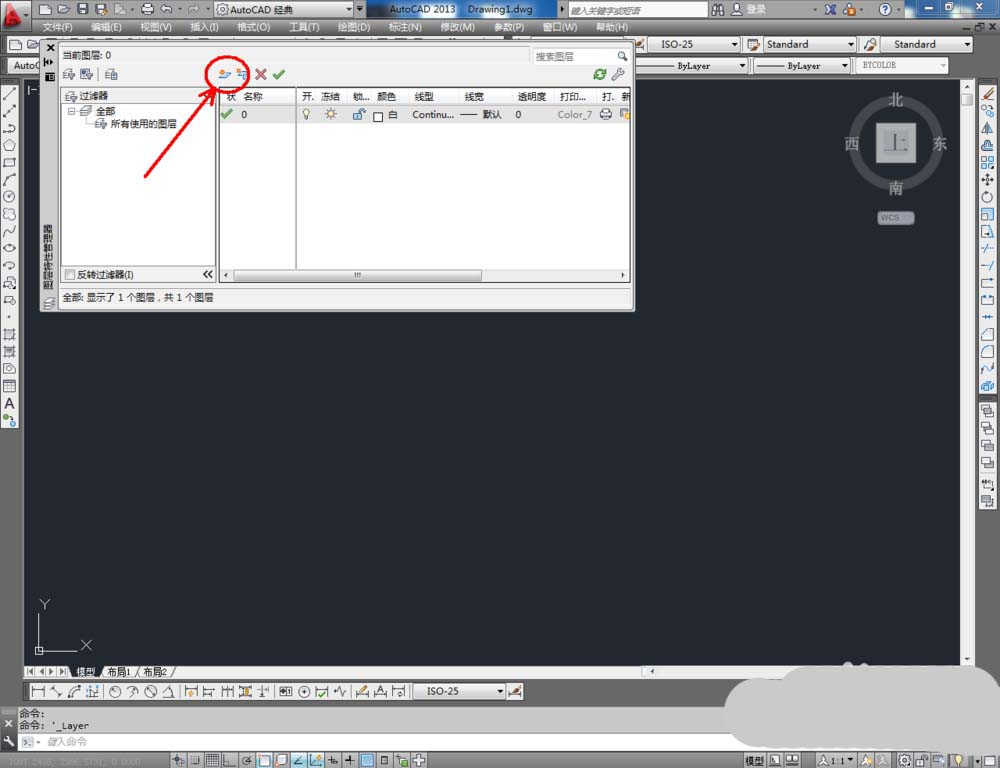

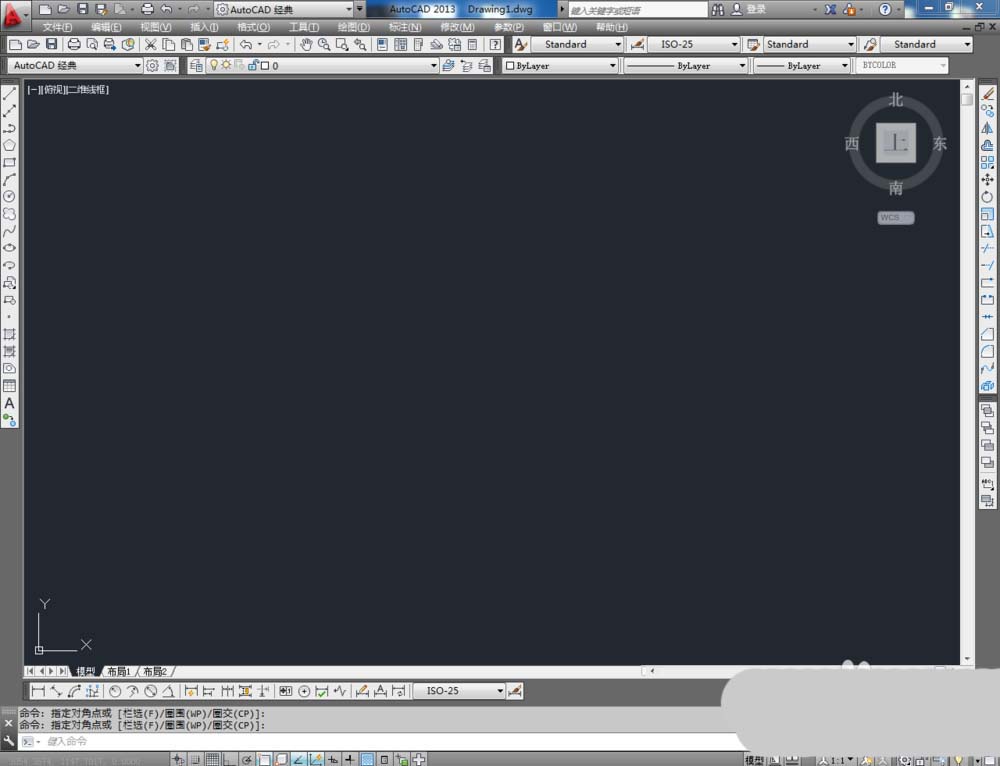

1、打开AutoCAD 2013软件，点击【图层特性管理器】，点击【新建图层】，将图层命名为：五节铁柜。点击色块，按图示设置一个图层颜色，完成五节铁柜图层的设置（如图所示）；

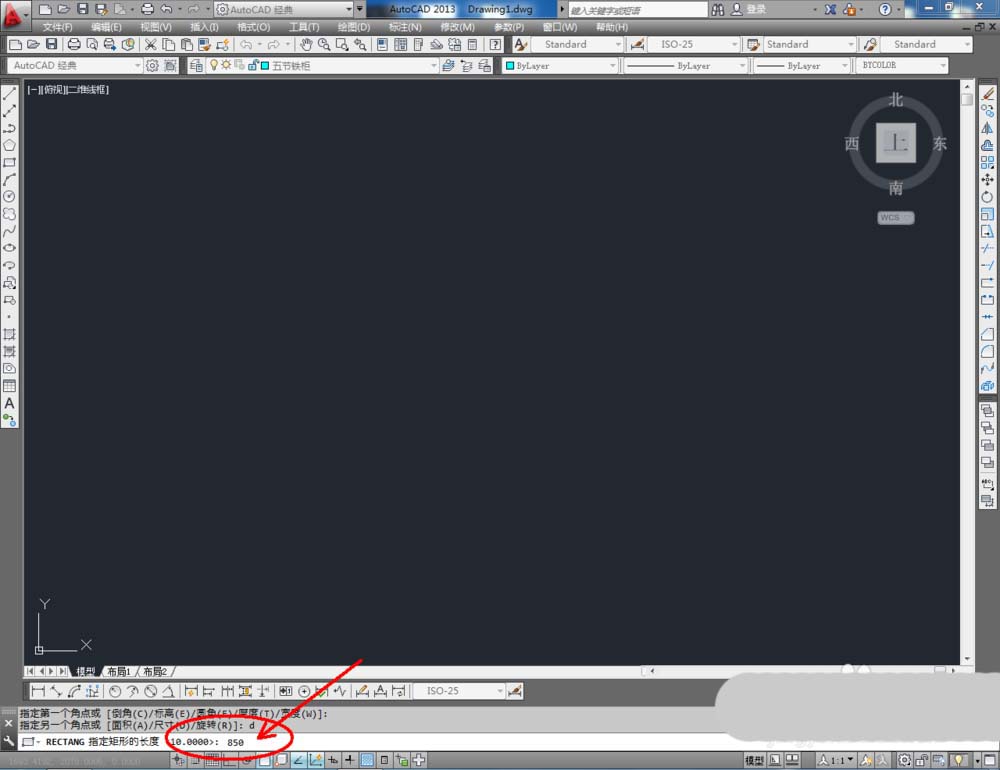

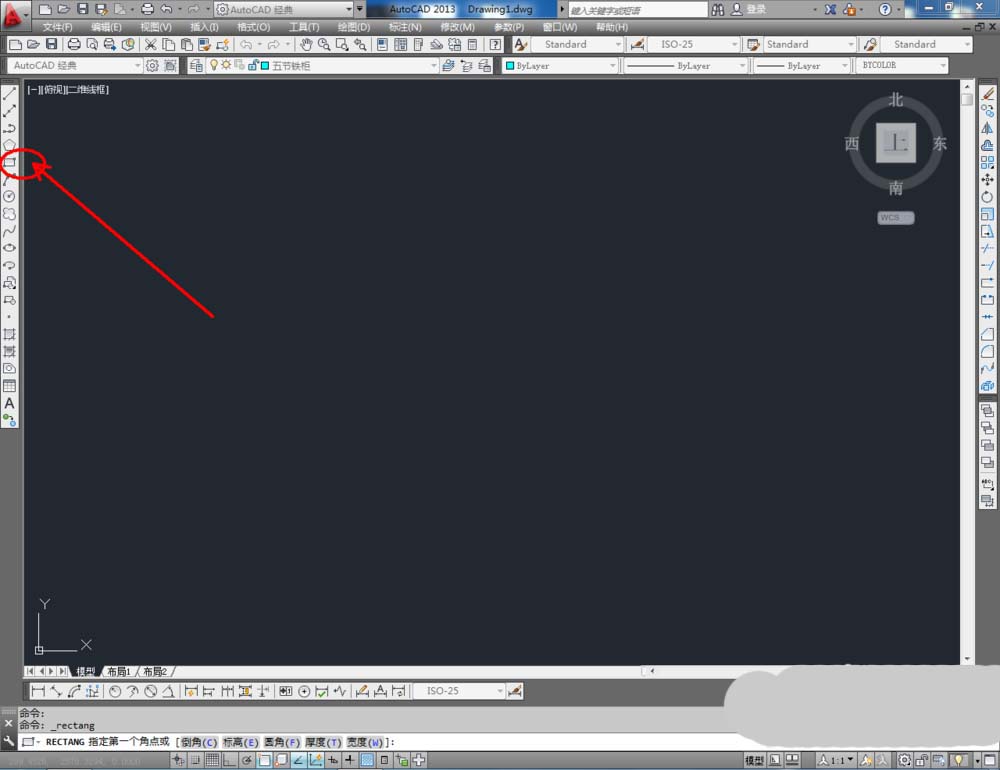

2、点击【矩形工具】，按图示在命令栏输入：d并按下空格键，输入长度数值：850并按下空格键，继续输入宽度数值：390并按下空格键，完成矩形图案的绘制（如图所示）；

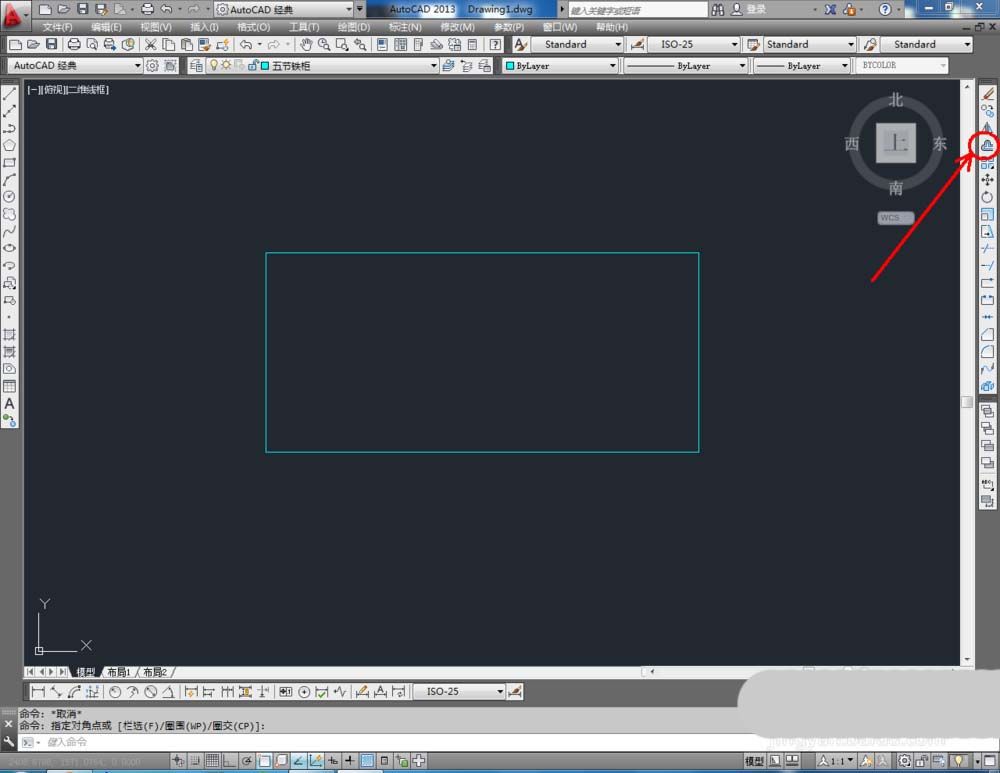

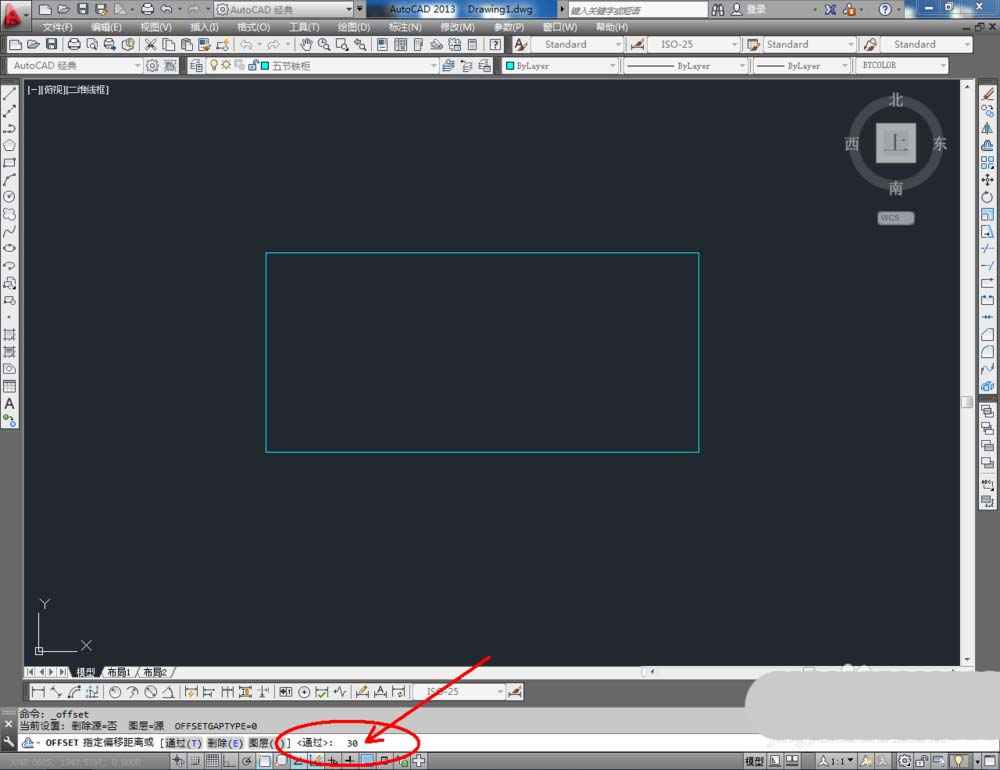

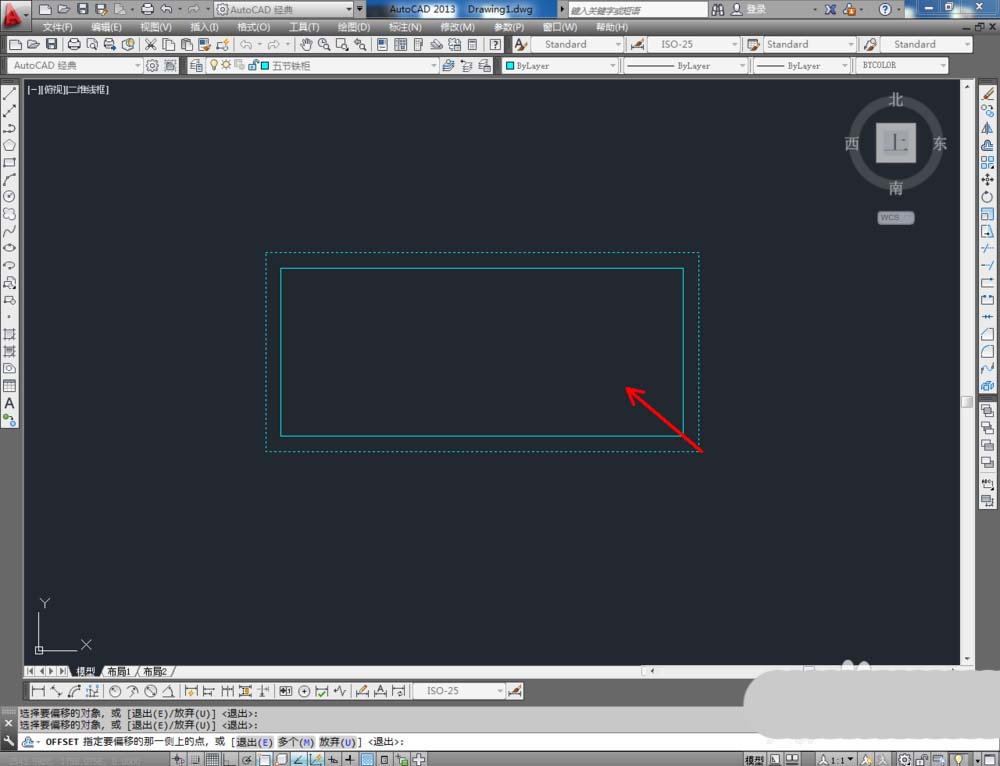

3、点击右边工具栏中的【偏移】，在命令栏中输入： 30，对矩形图案进行向内偏移 。点击【直线工具】在图示位置绘制一条直线线段（如图所示）；
