CAD建筑图纸怎么画轴线? CAD完整轴网线条的画法

cad建筑制图中，轴线是图纸最基础的参考线条，该怎么绘制完整轴网线条呢？下面我们就来看看详细的教程。

一、绘制轴线

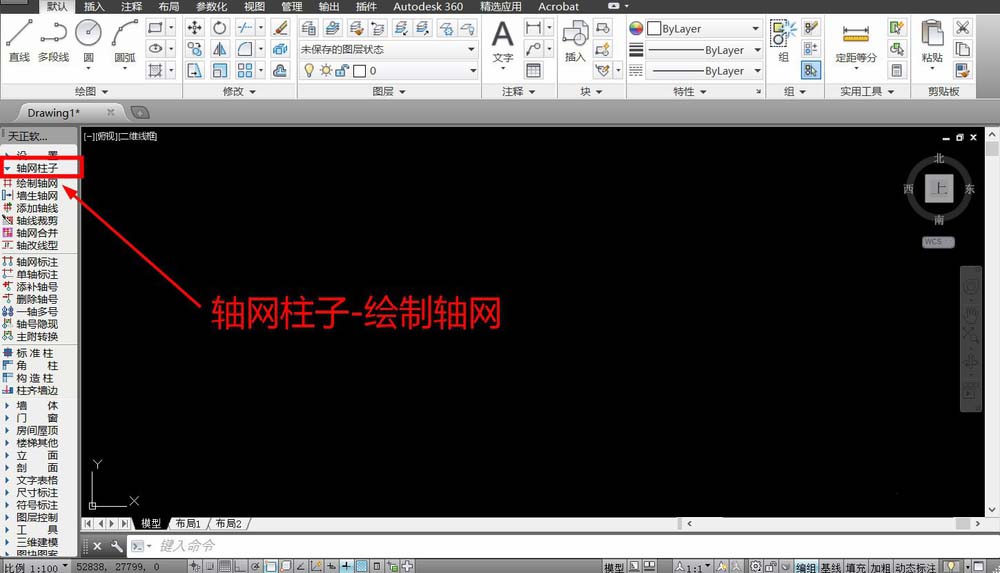

1、开启CAD与天正建筑，在左侧工具栏，点击轴网柱子——绘制轴网。

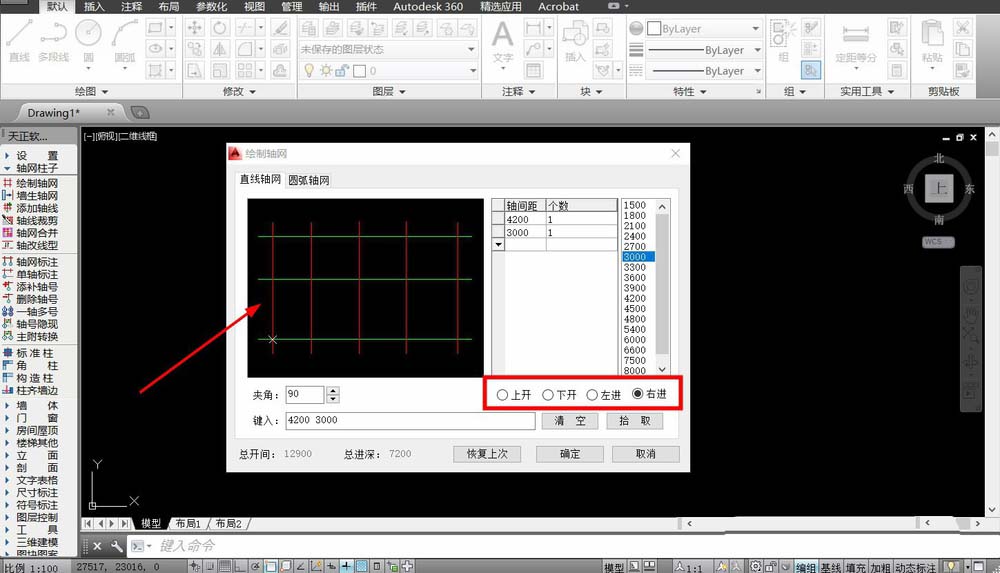

2、系统弹出轴网绘制窗口，点击距离，设定轴线间距。

3、在输入栏，也可以自由输入轴线间距，每个尺寸用空格隔开。

4、选择轴线为上开、下开、左近、右进，设置轴线的方向，左侧浏览无误后，点击确定。

二、标注轴网

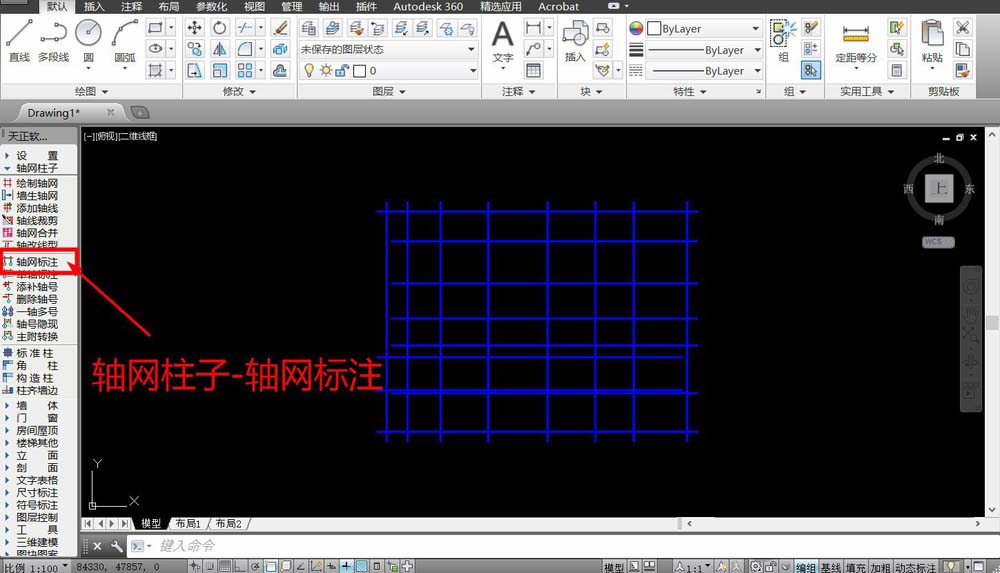

1、鼠标左键单击合适位置，放置轴网。工具栏点击轴网柱子——轴网标注。

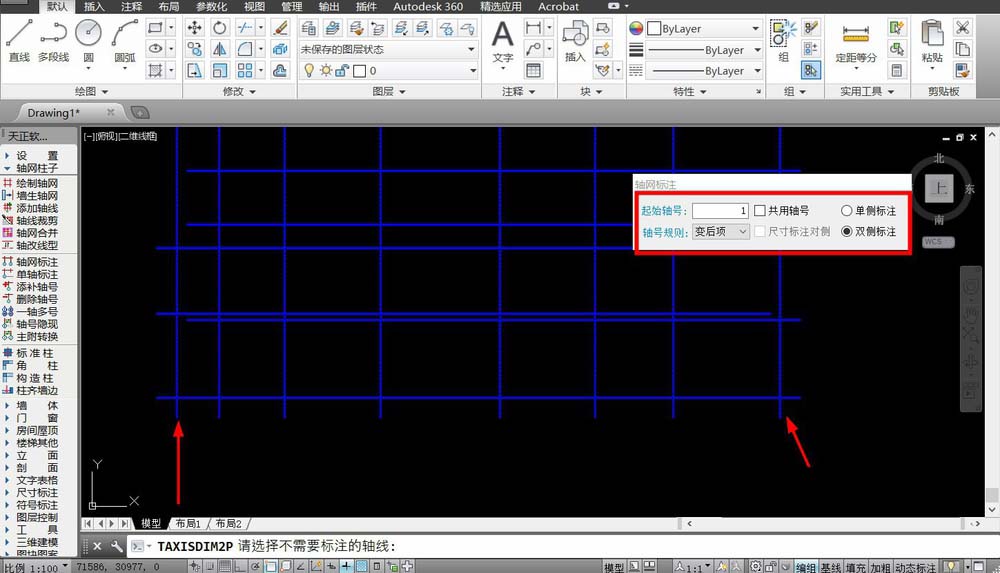

2、在弹出窗口，设置起始轴号等属性，点击起点轴线、终点轴线，选择不需要标注的轴线，按下两次空格键。

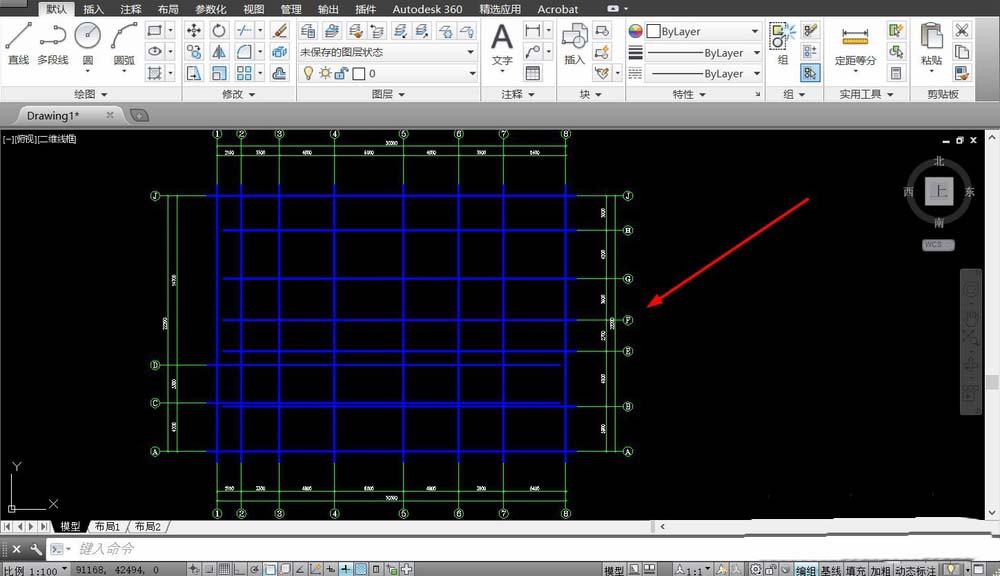

3、竖直轴线，从左到右，用阿拉伯数字标注。水平轴线，从下到上，用拉丁字母标注。

总结：

1，左侧工具栏，点击轴网柱子——绘制轴网。

2，在轴网窗口，设置轴线间距、方向，点击确定。

3，鼠标左键单击，放置轴网。

4，点击轴网柱子——标注轴网。

5，设置起始轴号等属性，点击标注起点轴线、终点轴线。

6，点击不需要标注的轴线，按下空格键，再次按下空格键。

7，将轴网的不同方向分别标注，完成绘制。

以上就是cad绘制轴线的教程，希望大家喜欢，请继续关注武林网。
