cad怎么绘制芦苇地图示? 芦苇地cad平面图的画法

在工程制图时，有时会用到芦苇地图示，该怎么绘制芦苇地呢？下面我们就来看看cad绘制芦苇地的教程。

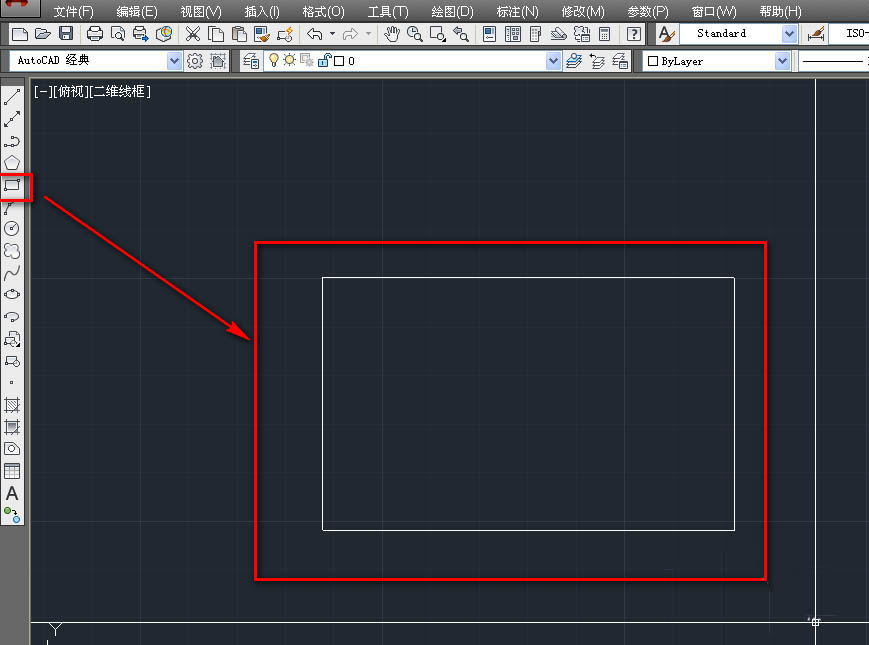

1、打开cad，使用矩形工具绘制一个矩形，如下图。

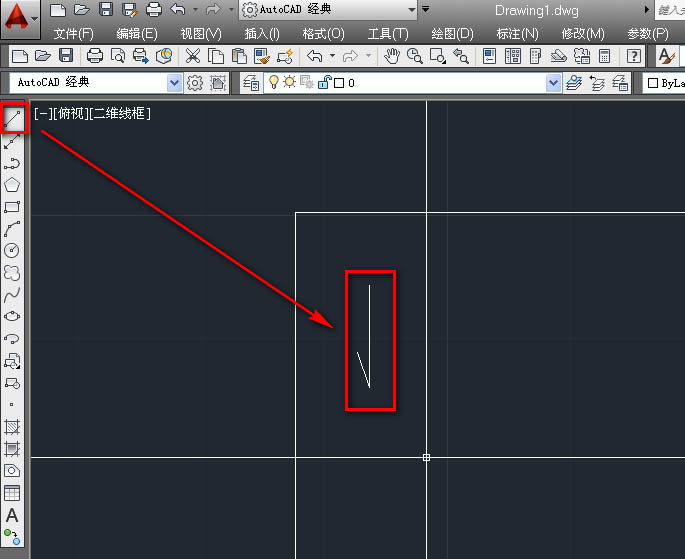

2、使用直线工具绘制一个单箭头，如下图。

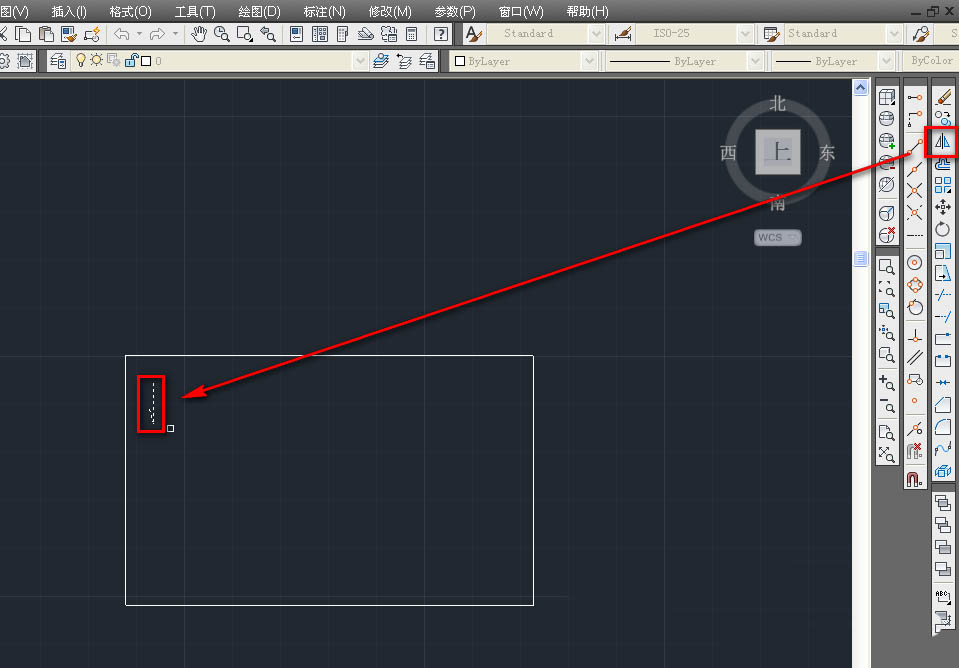

3、使用镜像工具，选择单箭头，如下图。

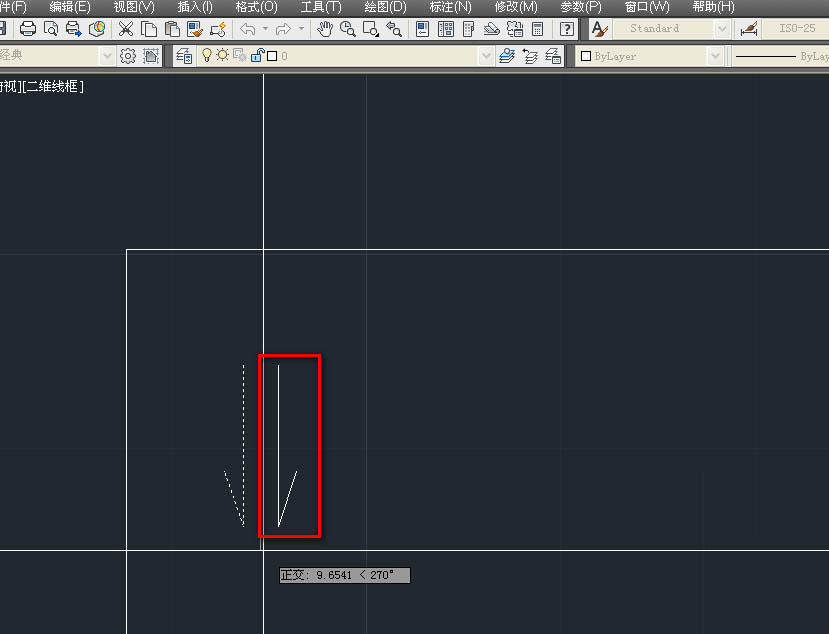

4、选择合适的镜面，镜像出另一个单箭头，如下图。

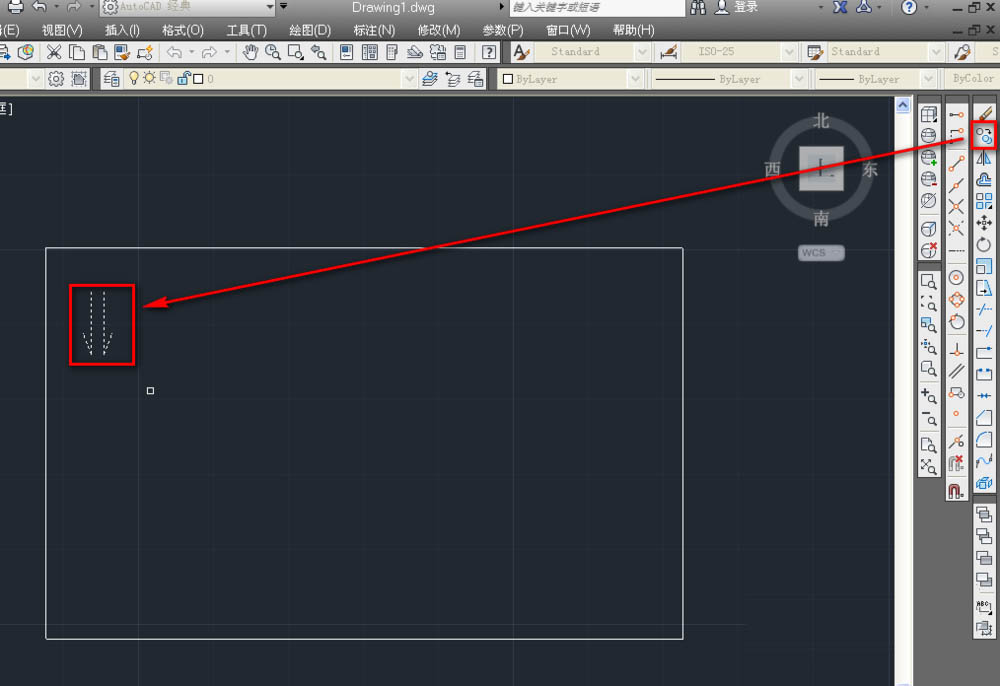

5、使用复制工具，选择复制对象，如下图。

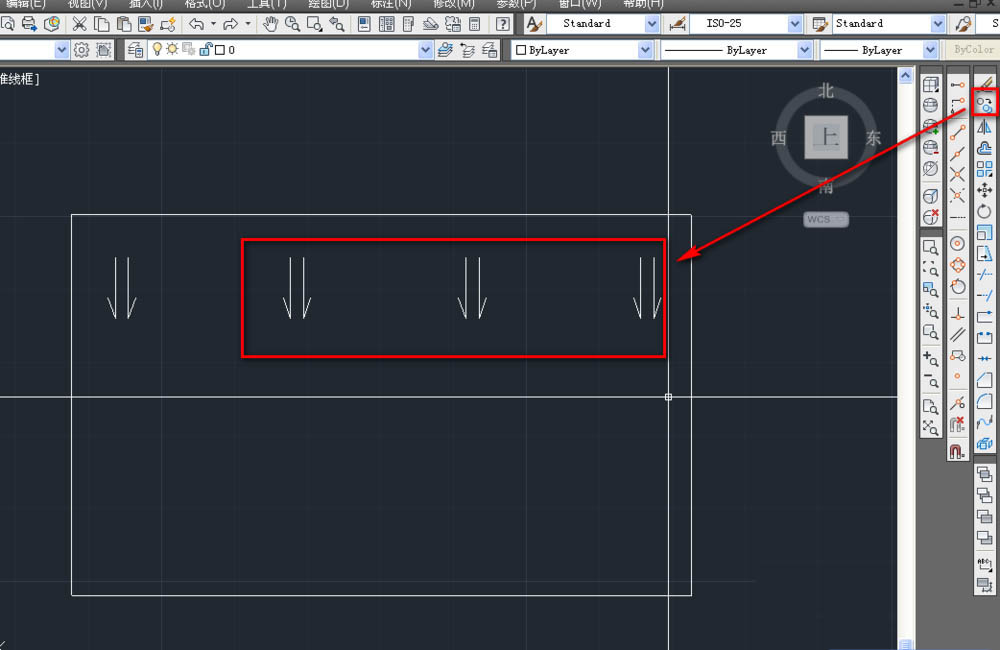

6、连续复制出上层的三个，如下图。

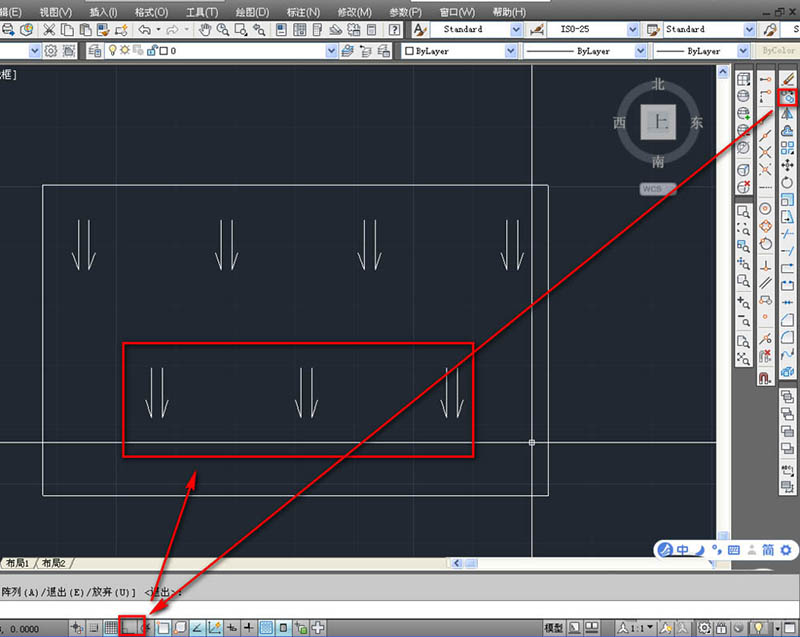

7、再次使用复制工具，关闭正交开关，复制下层的三个，如下图。

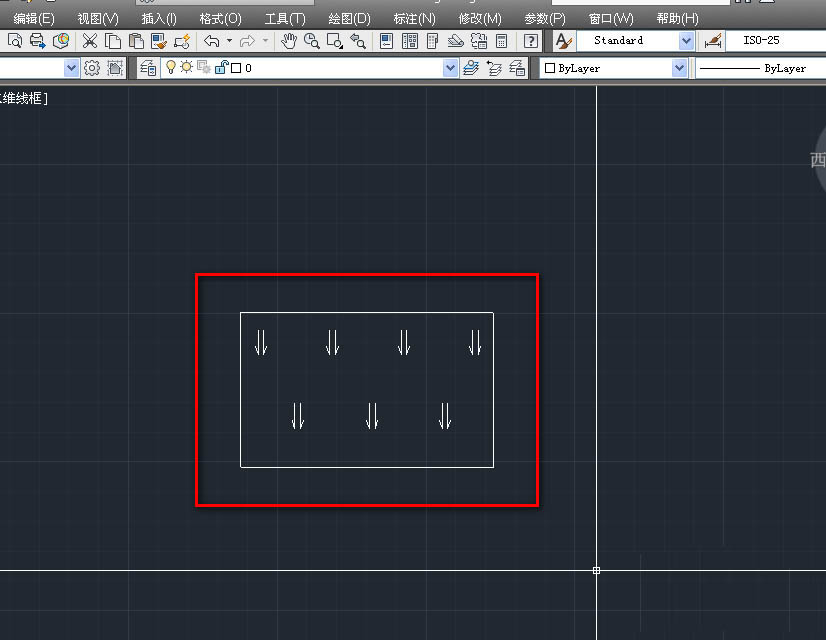

8、确定后，就完成了芦苇地图示的绘制，如下图。

以上就是cad绘制芦苇地图示的教程，希望大家喜欢，请继续关注武林网。
