CAD怎么绘制魔幻双环图形? cad双环图的画法

cad中想要画魔幻双环图形，该怎么绘制这个图形呢？下面我们就来看看详细的教程。

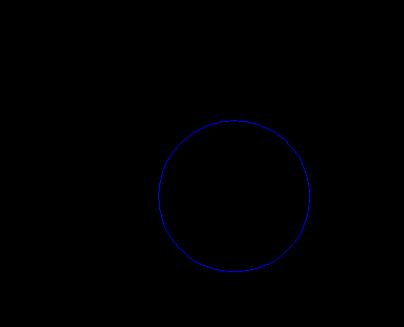

1、画外圆轮廓。

画一个合适大小的圆形，作为双环的外圆轮廓。

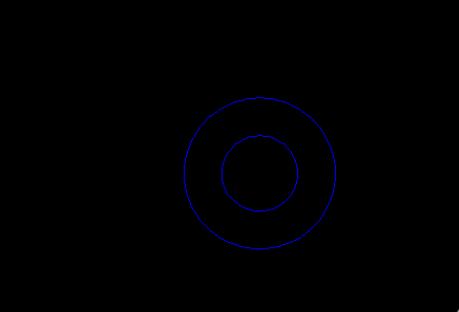

2、画内圆轮廓。

以外圆约一半大小，画同心内圆，作为双环的内轮廓。

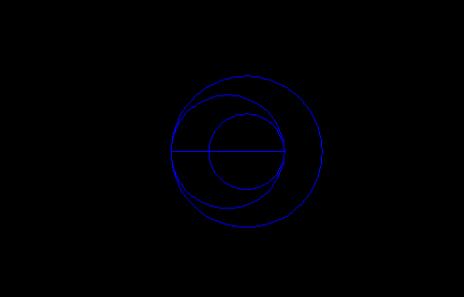

3、画阵列元素。

用直线连接内圆与外圆对侧象限点，并以直线为直径画一圆形作为阵列单元。

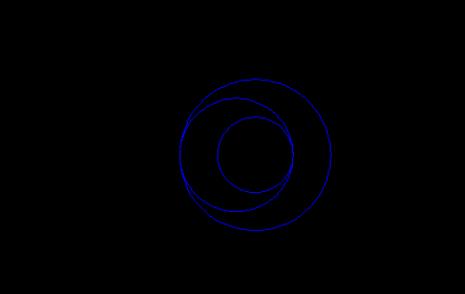

4、去除多余图线。

删除步骤3的直线，为下一步阵列去除干扰。

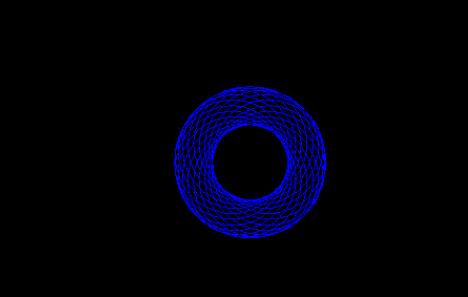

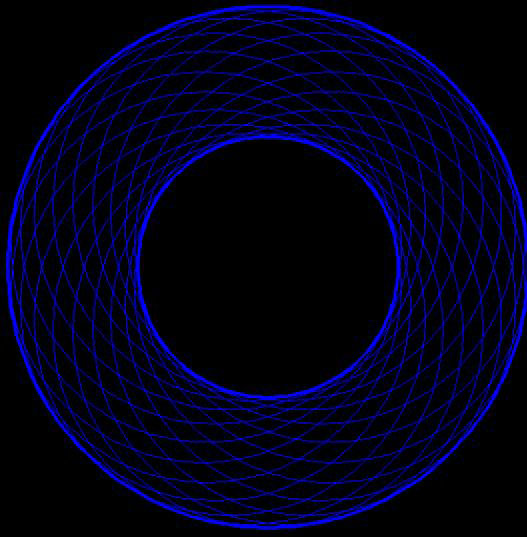

5、阵列完成绘图。

以步骤3圆形为对象，双环圆心为为中心，作环形阵列，建议阵列数在20以上。至此，充满魔幻的双环图就绘制完毕了。

以上就是cad双环图的画法，希望大家喜欢，请继续关注武林网。
