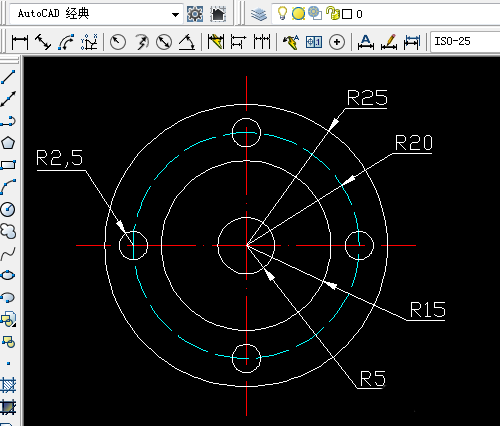

CAD怎么绘制端盖零件平面图? 端盖cad图纸的画法

2020-07-20 12:17:59
字体:
来源:转载
供稿:网友

cad中想要画端盖零件图,该怎么画呢?我们需要用直线、圆、复制工具,特性中选线型和颜色等进行绘制操作,下面我们就来看看详细的教程。

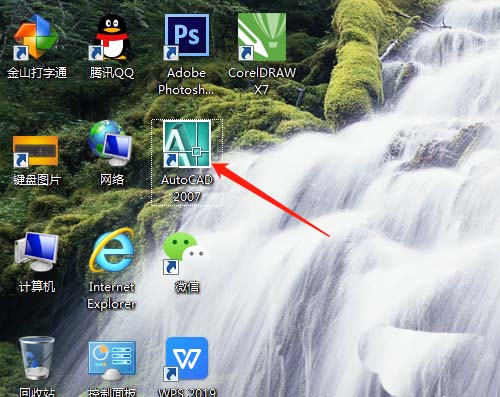

1、双击打开桌面上的AutoCAD 2007软件

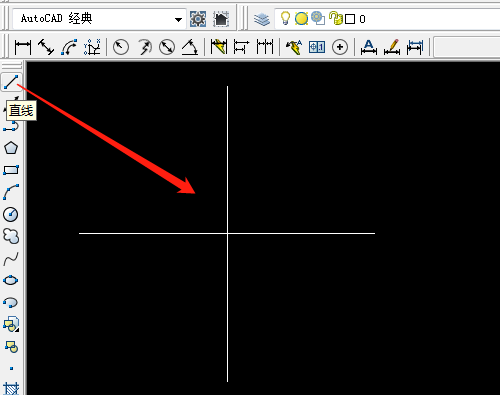

2、单击绘图工具箱中直线工具,在正交模式下绘制两条各60的直线。

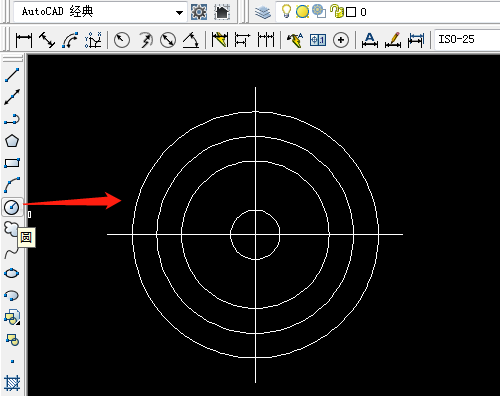

3、用圆工具,以直线为圆中心按尺寸半径绘制4个圆。

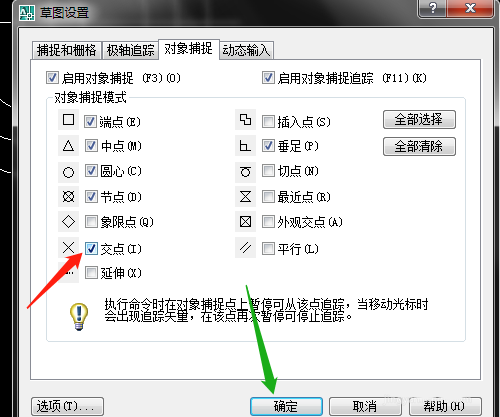

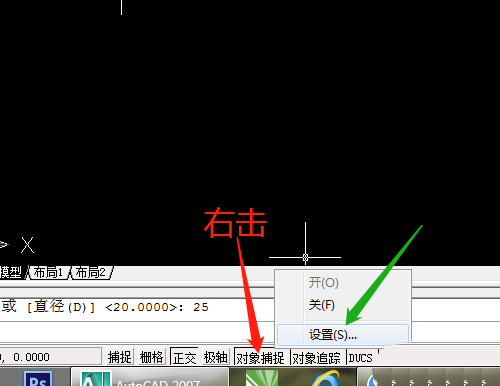

4、右击对象捕捉选设置,对话框中选交点,单击确定。

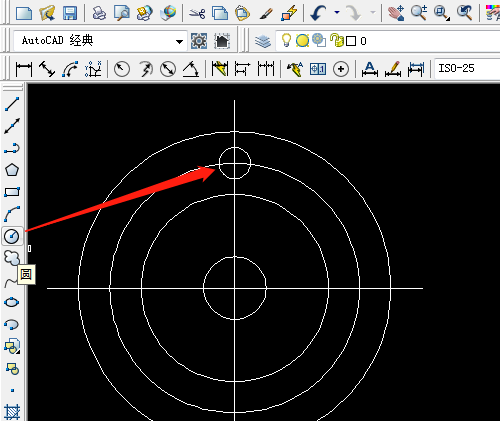

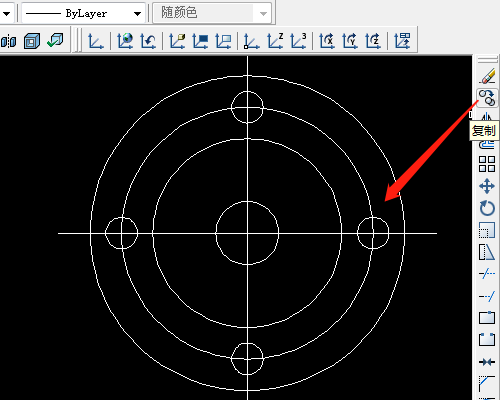

5、用圆工具,在直线和圆相交处为圆心绘制一个半径为2.5的小圆。再用复制工具复制三个小圆。

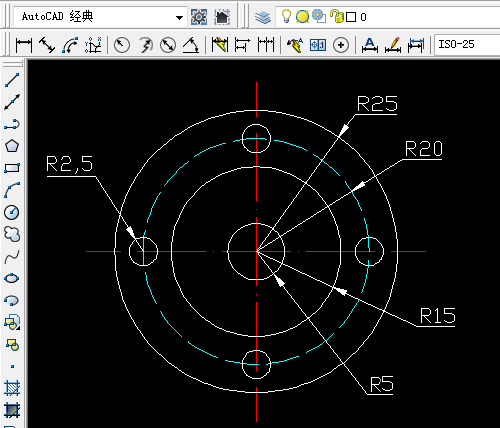

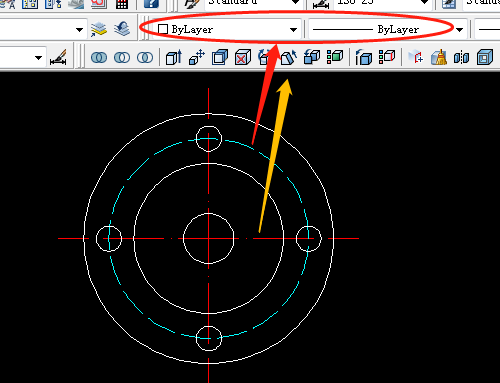

6、在特性工具中改直线和一个圆的线型和颜色,再标注图形尺寸。

以上就是CAD绘制端盖图形的教程,希望大家喜欢,请继续关注武林网。
