在AutoCAD绘图过程中，经常需要在剖视图或断面图中绘制斜剖线等形式的剖视符号，但剖视图内可能会有文字内容，需要将文字部位的剖面线镂空，该怎么实现呢？本文以内部含有文字的图示形状为例，介绍在AutoCAD中绘制斜剖线且保持文字镂空的方法，详细请看下文介绍。

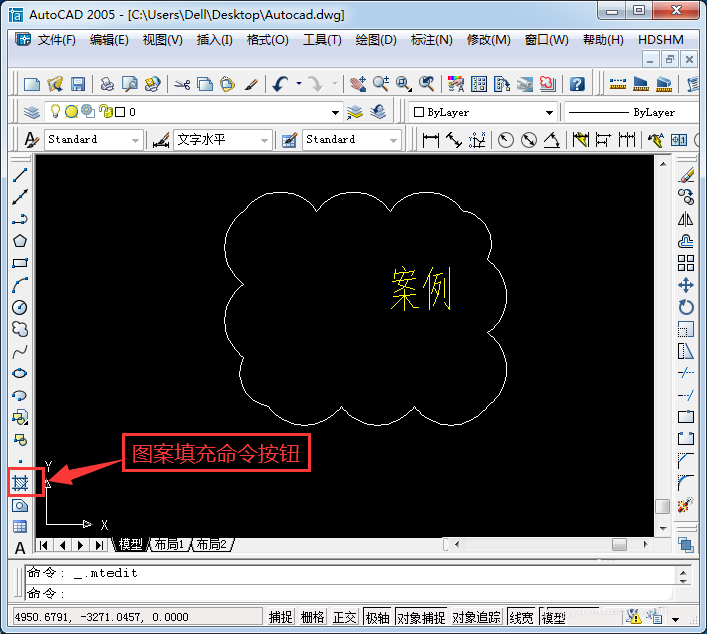

点击图案填充命令按钮

弹出边界图案填充对话框，点击图示按钮

弹出填充图案选项板对话框，选择ANSI31形式的填充图案，点击确定

图案样例已改为ANSI31形式，点击拾取点按钮

命令窗口提示选择内部点，移动鼠标到图案内部，单击左键

命令窗口提示正在分析内部孤岛，稍等待后回车

回车后弹回边界图案填充对话框，点击选择对象

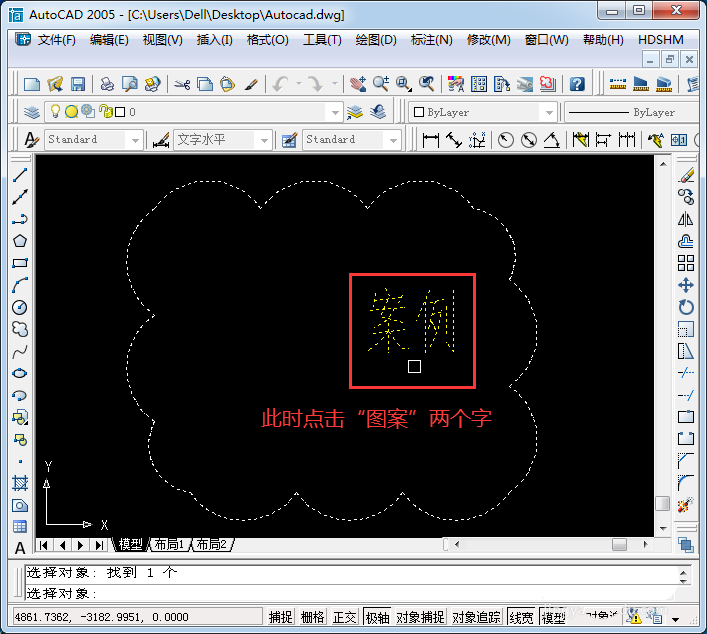

点击“图案”两个字，回车

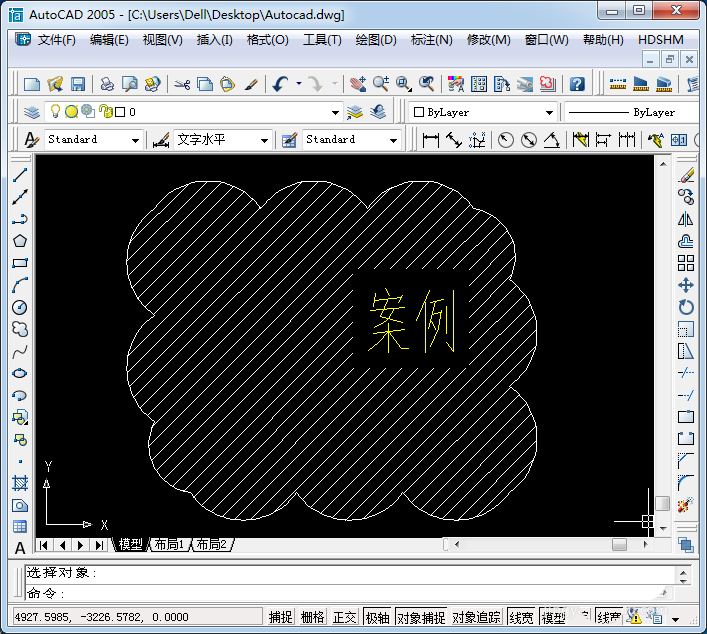

回车后再次弹回边界图案填充对话框，点击确定，即完成在AutoCAD中绘制斜剖线且保持文字镂空

如果移动文字位置，填充斜剖线的镂空部分会适应文字新位置，动态调整镂空区域

以上就是CAD绘制斜剖线且保持文字镂空的技巧，希望大家喜欢，请继续关注武林网。
