cad旋转网格怎么快速画三维立体的瓶子线条图?

cad中想要绘制一个瓶子，该怎么绘制呢？我们需要用到多段线、直线工具，视图菜单，系统变量SURFTAB1和SURFTAB2进行改数字设置，绘图菜单建模中的旋转网格，下面我们就来看看详细的教程。

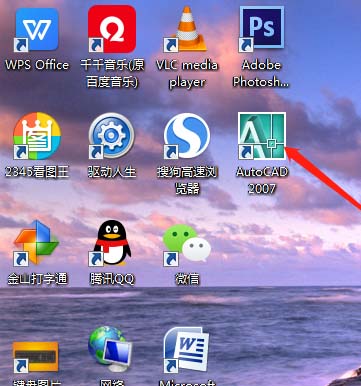

1、双击打开桌面的AutoCAD 2007软件。

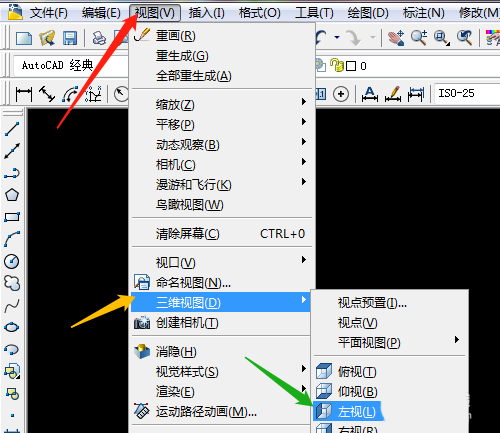

2、视图菜单→三维视图→左视。

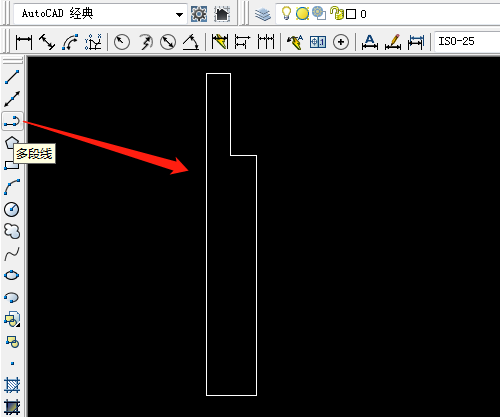

3、用多段线工具绘制一个封闭的图形。

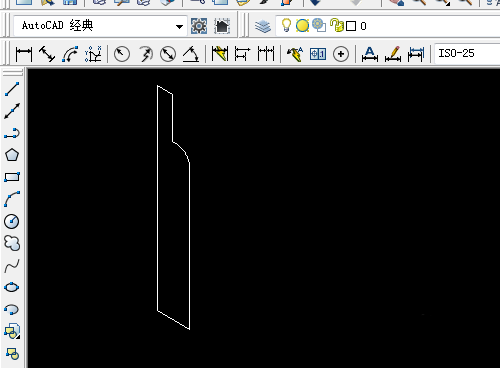

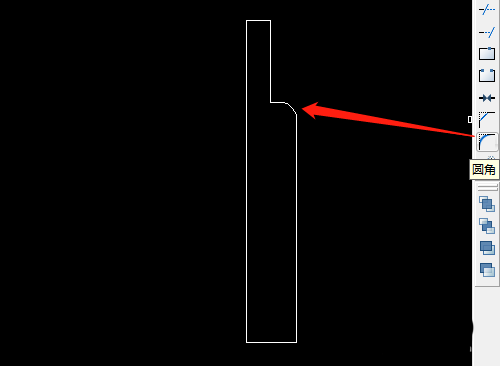

4、选图角工具进行圆角操作，半径大小根据提示输入数字，1-10都有可能。

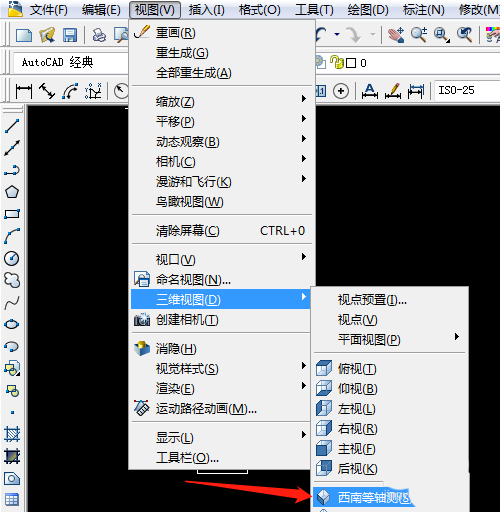

5、视图菜单→三维视图→西南等轴测。

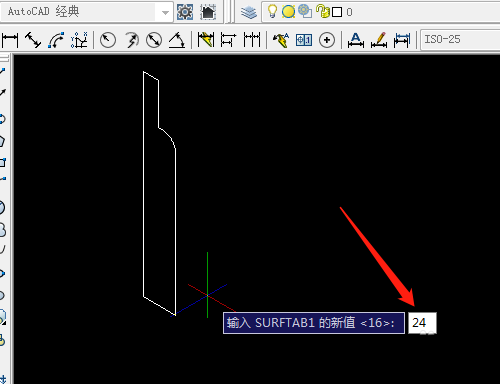

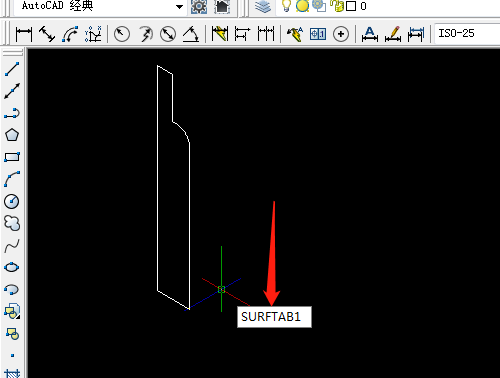

6、输入系统变量SURFTAB1，新值为24，再输入系统变量SURFTAB2，新值为24。

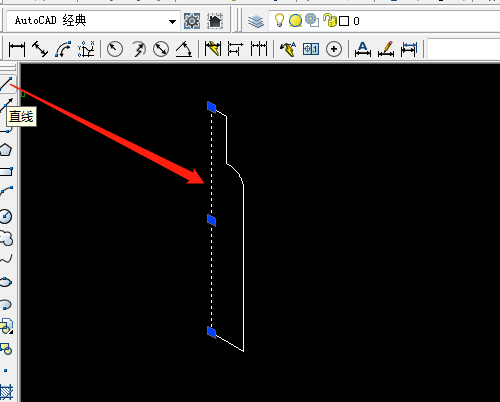

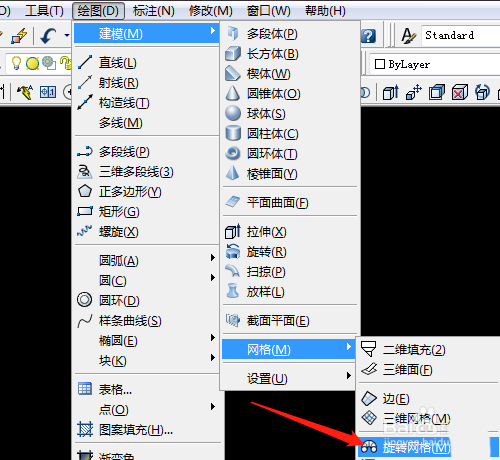

7、选直线工具画出一条垂直直线，绘图菜单→建模→网格→旋转网格。

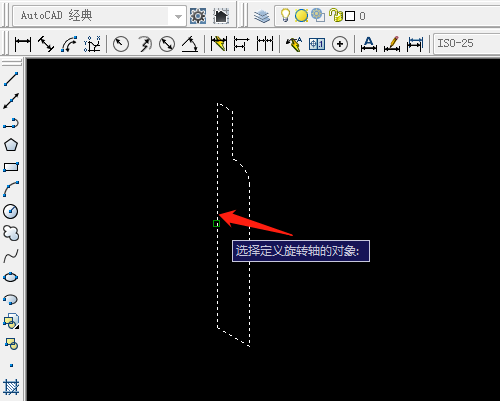

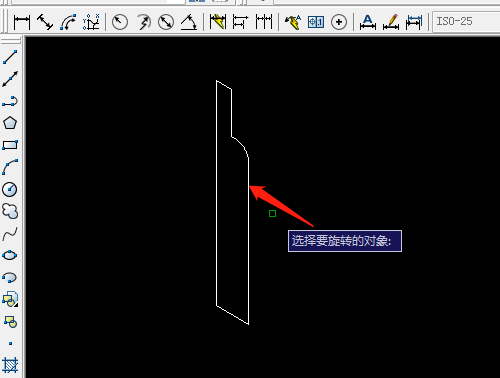

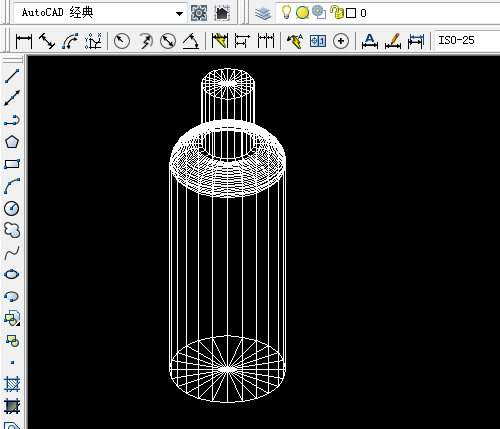

8、选择多段线，再选直线，按空格键确定，再按空格键确定，完成操作。

以上就是cad旋转网格功能的使用方法，希望大家喜欢，请继续关注武林网。
