浅谈显卡上的S视频端子

2020-07-19 19:07:55

字体：大中小

来源：转载

供稿：网友

　　电脑的显卡除了显示器必备的15针D-SUB接口或DVI接口外，一般都带有一个S端子接口。S-Video端子是由日本人发明的，是一种视频的专业标准接口，与音频无关，所以使用S端子线并不能改变声音的效果。S并不是Super，而是Separate，

是分离的意思，将视频信号的色度信号C 和亮度信号Y进行分离，分别以不同的通道进行传输，减少影像传输过程中的“分离”、“合成”的过程，减少转化过程中的损失，同时降低信号之间的互扰，以得到更佳的显示效果。另外如果使用S端子转AV的转接线或是转接头连接显卡和电视机，则有可能出现电视机显示画面不正常或是无显示的情况的。

　　显卡和笔记本带的这个S端子接口是为了连接当前家庭常用的大屏幕电视机使用的，必竞看大片用电视机比显示器舒服多了。

　　S端子输出接口支持设备的最大显示分辨率为1024 x768。

　　目前常见的S端子有三种：4针、7针和9针。

　　1、 4针S-Video接口

　　4 针S-Video母头

4 针S-Video公头

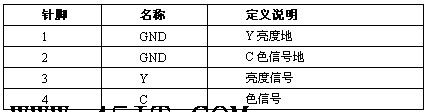

　　针脚名称定义说明

　　4针是常见的S-Video端子，目前的电视机、影碟机、投影仪配接的都是5针接口,较早一些的显卡如MX440，FX5200等带的也是5针的S- Video。S端子线为单根多芯结构，长度一般在3M之内，最长不能超过5M，不然有可能出现电视机显示画面黑白或者是无信号输出的状况。

　　实际上视频信号的传输主要决定与传输线的质量，如果你能够接受不易觉察的图像质量下降和使用高品质信号线，信号的传输可以达到30米;如果使用两根信号线传输(在S端子接口处汇合)的的高品质75ohm同轴电缆(如RG59 or RG6)，甚至传输距离可以达到60-100米。//本文来自武林网www.VeVB.COm转载请注明
