显卡VIVO接口简单介绍

2020-07-19 19:07:38

字体：大中小

来源：转载

供稿：网友

　　计算机发展到今天，已不再是一台简单的计算工具和办公工具。随着人们生活水平的不断提高，大部分家庭都配置了一款性能不错的计算机，追求游戏娱乐的综合应用，成为多数家庭用户组装电脑的最初方案。而随着硬件水平的不断更新换代，越来越多的人将电脑应用到了家庭影音娱乐方案中，看高清电视、享受高清及音响带来的震撼成为多数人的初衷。为此，作为电脑的重要组成部分之一的显卡就受到了越来越多的用户的关注，因为一款显卡性能的高低以及功能的完备性都会对家庭影音娱乐的效果起到很关键的作用，而带有视频输入输出功能VIVO显卡的出现，更是将显卡的这一作用推向一个新的高度。
　　目前，大多数主流及别的显款都已经内建了VIVO功能，像NV的66系列及ATI的X系列，购买一块具备此款功能的显卡已非常便宜且实用。那么面临的问题是很多用户手头已经购买了这块的一块卡，而不能正确使用，尤是郁闷。那么今天就给大家详细的介绍一下显卡的VIVO接口。
　　那什么才是带有VIVO功能的显卡呢? 首先让我们来进行一下简单的认识。
　　所谓VIVO显卡，就是指显卡同时具备视频输入与视频捕捉两大功能，也就是VIDEO-IN和VIDEO-OUT。简单说来，VIDEO IN，也就是视频输入，我们可以通过软硬件的配合将你所需要的视频图像输入到电脑中进行视频采集和视频编辑，比如看电视(一般的VIVO显卡因为没有配备接收RF射频信号的高频头，不能直接接收电视信号，所以想要直接看电视，我们还必须自行为它配备一个电视频道增补器电视卡)、视频聊天、也可以将你喜欢的视频节目录制到电脑中进行视频编辑并保存下来以便随时观看等等。
　　VIDEO OUT也就是视频输出，这一功能目前几乎是显卡的标配，即使不具备VIVO功能的显卡，也会单独配备TV OUT，只不过往往都是以S端子的形式出现，通过它可以将本该在显示器里的图像显示在您的电视上，实现双屏显示或多屏显示的功能等等。
　　VIVO接口介绍
　　在认识VIVO接口前，我们首要要来认识一下和它模样相仿的几个接口，主要是为了起到一个识别的作用。
　　1、S端子
　　显卡上的S端子一般有两种，一种是普通的S端口，而另外一种是经过加强了的，我们称为增强型S端子。我们可以通过下图来认识一下显卡的S端口。　　

　　两种S端子接口(左边是普通的，右边是增强型S端子)
　　显卡上常见的S端子，主要用来连接TV设备，它将视频信号中的亮度信号和色度信号分开输出，可以克服复合视频输出时的亮度和色度的互相干扰。
　　增强型的S端子，外观上与常见的S端子非常像，只是中间多了三个针脚，可以起到比普通S端子多输出几路信号的作用，在某些显卡上可以通过转接线用来输出复合视频信号。
　　2、VIVO接口

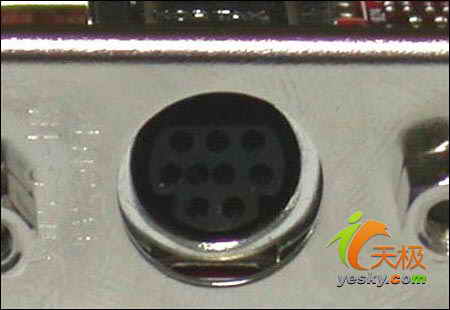

　　VIVO接口和S端子很相像，事实上它就是一种扩展的S端子接口，它在增强型S端子接口的基础上又进行了扩展，针数要多于增强型S端子的7个针脚。值得注意的是，有一部分显卡虽然采用了VIVO接口，但只是将其作为普通的S端子使用。　　

　　有了接口，没有连接线，VIVO功能肯定是使用不起来的。这是显卡附带的VIVO连接线，九孔的S端子通过一转二的转接线将信号分为VI和VO，合起来也就是实现了VIVO功能。
　　我们认识了显卡VIVO接口以后，如果家里面已经有了数字高清电视，那么组建起来就比较简单了。下面我们简单介绍一下将电脑信号输出到电视机上的过程。　　

　　首先是利用VIVO连接线正确的将电脑与电视机进行连接。这一步方法很简单，只要有组装过VCD与电视机连接的用户都能够完成这一步。
　　其次，我们将对电脑进行一下简单的设置。方法很简单，桌面上右击鼠标，选择属性，然后点击设置，根据不同芯片组的显卡，参照显卡使用说明书，进行简单的设置，即可实现电脑与电视的双头输出，也可以实现单独的一个显示设备的输出功能。
