谈显卡做工好坏的判断

(图) 纯铜散热器

　　还有就是铜和铝的密度，大家自己应该明白，缩水卡不可能元件省了还给你留个纯铜风扇，除非想掩盖什么。
　　PS：铜的价格非常高，一吨铜6万多，一吨铝才2万，而且就加工难度来说，铜也比铝高多了。还有有红铜色外观的散热片，那可不一定是铜做的哦，别被忽悠了，掂量一下就知道了。

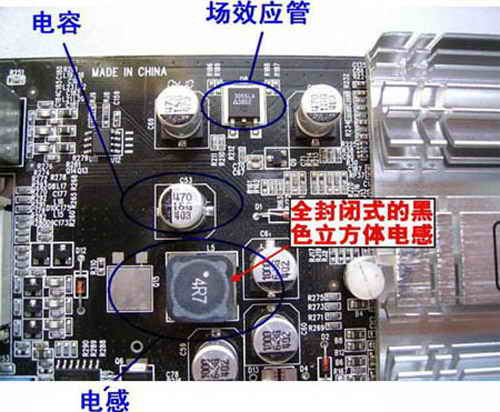

　　铝壳贴片电容，，注意是贴片电容，质量比一般铝壳电容多15%-30%，，固态电容比液态的质量要大，（大多少没考证过）；密封的电感线圈，比普通胶皮包裹的要重；12层PCB肯定比同板型8/6层的要重的多。

(图) 要稳定!要性能!谈显卡做工好坏的判断

　　关于钽电容，确实是相当理想的电子元件，体积小重量轻，发热也小。很多高端显卡上也能见它的踪影。但是由于技术的局限，这种电容的容量一直上不去，成本也很高。
　　ＰＳ：还有就是做工好，不一定就是性能最好的（高中低端都通用）。性能好的也不一定就是质量好的（对中低端卡来说），两者没有必然联系。
　　所以，判定一块显卡用料到底足不足，重量是最直接的，感受一下便知。根本用不去记一大堆特征什么的。
　　最简单的部分完了，来些微专业一点的，给大家讲解几个可能存在的误区。
　　一、固态电容
　　“固态电容好不好？”
　　“好！”
　　“那么有大量固态电容的显卡是不是一款好显卡？”
　　“不好说!”
　　……
　　固态电容是具有较长的使用寿命和较低的ESR值，以我们经常津津乐道的三洋SVP系列固态电容为例，其ESR值仅为8mΩ，使用寿命可以达到30年。然而在这个gpu以3倍于“摩尔定律”速度更新换代的时代，然而我们的显卡使用期是非常短暂的，哪怕你是现在最顶级的显卡，三年，最多也就是如此，这时候核心的性能就已经完全跟不上时代的节奏了，所以合理的用料才是关键。

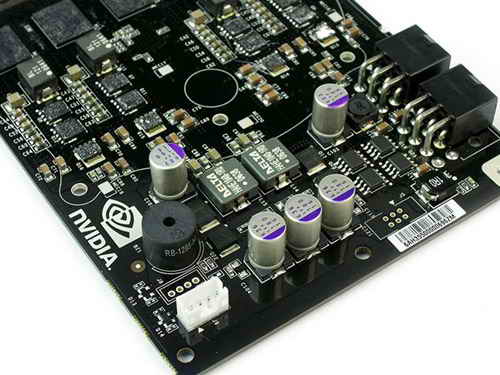

(图) 三洋SVP固态电容

　　电容的作用有很多，不过在显卡上其中最主要的就是滤波，保证电流的稳定性，而固态电容的作用也只是让这些电流看起来更纯净而已，能够长时间的保证稳定，即使工作条件差了点也是一样，而决定一块显卡信号是否纯净的因素并不只是电容，电容在整个过程中也只能做调味剂使用，而不是主菜。
　　二、pcB大小层数
　　显卡的长度也是非常直观的，很多人都认为同一核心的产品PCB长的就一定要好，事实是这样吗？主流的显卡一般会选择4层或者6层PCB，其中它们最中间的两层都是电源层，真正用于布线的是最外的层数。

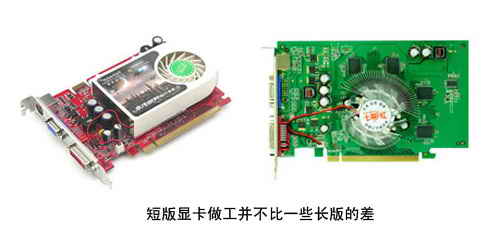

(图) 短版显卡做工并不比一些长版的差

　　4层PCB只有正反面两层可以用来布线，所以我们会看到采用4层PCB显卡步线非常的凌乱，而6层PCB的产品正反面却可以看到大面积的覆铜。即使是有些的6层PCB产品虽然比4层的显卡短了一些，由于多了两层可用PCB，其可用的布线面积仍然要大的多。

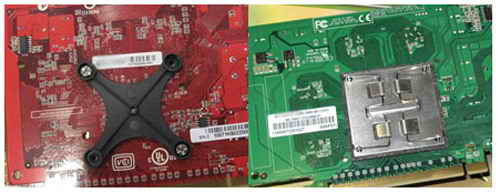

(图) 4层PCB的7300GT（左） 6层PCB的7300GT（右）

　　高端的显卡一般会选择10层或者12层PCB来设计显卡，这是因为高端的显卡对PCB的电气性能要求非常的高，即使很小的信号干扰也可能造成严重的后果。高端显卡的屏蔽层也非常重要，例如当初的GeForce 7900GT花屏事件，很大的原因是其使用的P455公版PCB较GeForce 7900GTX的P348型号PCB少了两层屏蔽层。
　　三、布线决定用料
　　平时总能看到不少人在鄙视同德版代工卡，原因就是他的卡上总是光秃秃的，不过不可否认的是，出自同德的显卡在使用中也是比较稳定的。反而有一些产品，上面耸立着大量的电容等元器件，却经常出现花屏、死机等现象。

(图) 同德卡 6层PCB其实不差

　　这就是不同布线设计所带来后果，同德版的显卡虽然用料非常的省（也是出于成本考虑），但是其布线功底却是非常的深厚。换句话说，其优良的布线是同德版显卡可以采用较少用料的资本，而一些布线较差的产品却只能依靠大量电容等元器件来修整电器信号，而这些后天的弥补其效果并不理想，这也是为什么文章开头强调电容不是全部的重要原因。
　　当一款显卡布线设计出来后之后，才开始计算该用什么规格和多少元件，这个学过无线电设计的朋友可能比较清楚，而不是很多人认为的用料决定了pcB走线，这是种本末倒置的说法。
